71.06199.02 - RO
INSTRUCŢIUNI DESTINATE INSTALATORULUI
… CONDUCTE DE EVACUARE-ADMISIE SEPARATE
Acest tip de conductă permite evacuarea produselor de ardere atât în exteriorul clădirii, cât şi în hornuri de evacuare separate. Admisia
de aer de combustie poate i efectuată într-o zonă diferită faţă de cea în care e situată conducta de evacuare. Kit-ul separator conţine un
racord-adaptor pentru conducta de evacuare (100/80) şi un racord pentru conducta de admisie aer. Pentru racordul conductei de admisie
aer folosiţi şuruburile şi garniturile înlăturate în prealabil de pe capac.
Cotul de 90° permite racordarea centralei la conductele de evacuare şi admisie indiferent de direcţie, deoarece poate i rotit la 360°. În
plus, poate i utilizat şi ca un cot suplimentar, alături de o conductă sau de un cot de 45°.
• Un cot de 90° reduce lungimea totală a conductei cu 0,5 metri.
• Un cot de 45° reduce lungimea totală a conductei cu 0,25 metri.
Primul cot de 90° nu este inclus în calculul lungimii maxime disponibile.
Model centrală
(L1+L2)
Poziţie registru
CO
2
%
G20
G31
24 BIC FF
0 ÷ 20
1
6,1
8,7
20 ÷ 30
2
Reglarea registrului pentru sistemul separat
Reglarea acestui registru este necesară pentru a optimiza performanţele şi parametrii de ardere.
Racordul de admisie aer (care poate i montat în partea dreaptă sau stângă a conductei de evacuare) poate i rotit pentru a regla aerul în
exces, în funcţie de lungimea totală a conductelor de evacuare şi de admisie pentru aerul comburant.
Rotiţi acest registru în sens antiorar pentru a micşora cantitatea de aer comburant în exces şi viceversa pentru a o mări.
Pentru a optimiza combustia se poate folosi un dispozitiv de analizare a produselor de ardere, pentru a măsura conţinutul de CO
2
din
gazele arse la puterea termică maximă, reglând aerul treptat pentru a atinge valoarea de CO
2
din tabelul de mai jos, dacă la analiză se
constată o valoare mai scăzută.
Pentru a monta în mod corect acest dispozitiv, consultaţi instrucţiunile care însoţesc accesoriul.

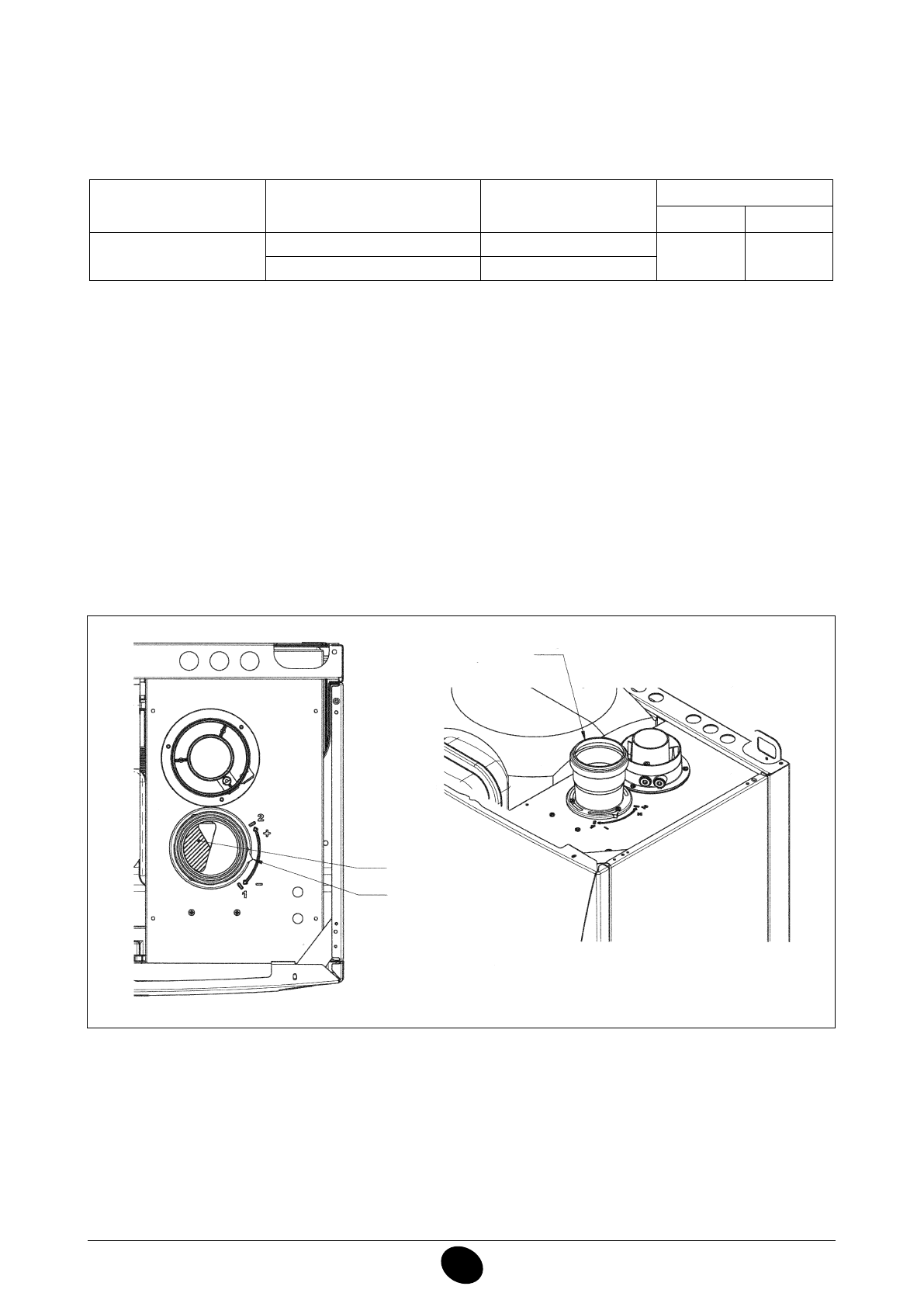

Figura 8
CG_1145 / 1104_0801
Racord admisie aer
Deschidere
Indicator
