131
71.06199.02 - BG
ИНСТРУКЦИИ ЗА ИНСТАЛАТОРА
19. СМЯНА НА ВИДА ГАЗ
Настройката на котела към употреба на природен газ (
G. 20
) или пропан/бутан (
G. 31
) се извършва от Техническия Сервиз
Необходими са следните операции:
A) подмяна на дюзите на главната горелка и на газовата диафрагма (където е необходимо);
Б) тариране на макс. и мин. стойности на регулатора на налягането.
A) Подмяна на дюзите
• махнете внимателно главната горелка
• сменете дюзите на главната горелка като ги затегнете добре за да няма течове на газ. Диаметъра на дюзите е указан в таблица 2.
• подменете газовата диафрагма разположена на газовия клапан (фигура 10). Диаметъра на диафрагмата е указан на табела 2.
Внимание:
не е необходима промяна на параметър F02.
Б) Тариране на регулатора на налягането
• свържете положителния контакт на налягане на един диференциален манометър, за предпочитане воден, към контакта за
налягане (
Pb
) на газовия вентил (Фигура 10). Само при моделите със затворена камера, свържете отрицателния контакт на
манометъра към “
T
”- образен вход, който позволява едновременното свързване на контакта за компенсация на котела, контакта
за компенсация на газовия вентил (
Pc
) и самият манометър. (Измерването може да се извърши и като се свърже манометъра с
контакта за налягане (
Pb
) и се махне предния панел на затворената камера);
Измерването на налягането на горелките по начин различен от гореописания, може да не бъде достоверно, тъй като пренебрегва
депресията създадена от вентилатора на затворената камера.
Б1) Регулация на номиналната мощност:
• отворете крана на газта и настройте на режим Зима;
• регулирайте котела на максимална мощност следвайки указанията от раздел 19.1;
• махнете капака на модулатора;
• регулирайте месинговия винт (a) докато достигнете стойностите указани в таблица 1;
• проверете дали стойността на динамичното налягане на захранване на котела, измерено в контакт (Pa) на газовия вентил (Фигура
10) е правилна (37 mbar за пропан/бутан и 20 mbar за натурален газ).
Б2) Регулация на минималната мощност:
• изключете захранващия кабел на модулатора и развийте винт (b) до достигане на стойността отговаряща на минималната
мощност (виж таблица 1);
• включете кабела;
• поставете капака на модулатора и уплътнете.
Б3) Последна промяна
• залепете допълнителния етикет доставен за пренастройка на котела и отбележете типа газ и извършените регулации.
ВНИМАНИЕ
Ако налягането на захранване с природен газ е прекалено ниско (по-ниско от 17 mbar), махнете газовата диафрагма, монтирана
над газовия вентил (фиг.10) и настройте параметъра
F02=00
от елекронния контрол (§21).

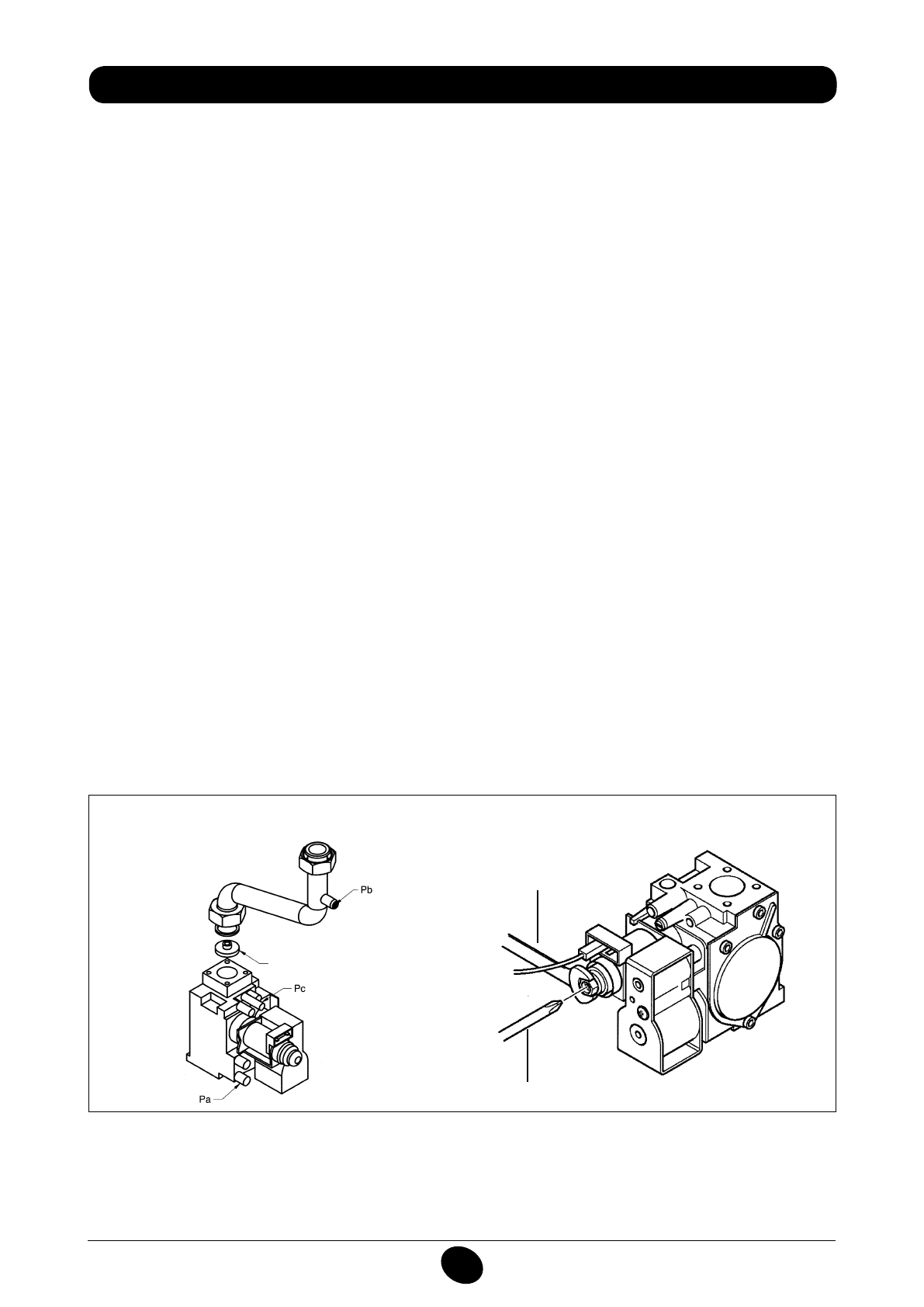

Фигура 10
газов вентил
мод. SIGMA 845
b
a
0605_1502
Фигура 11
газова диафрагма
CG_2347 / 1104_0406
