20
INSTRUCTIONS DESTINÉES À L’INSTALLATEUR
71.06199.02 - FR

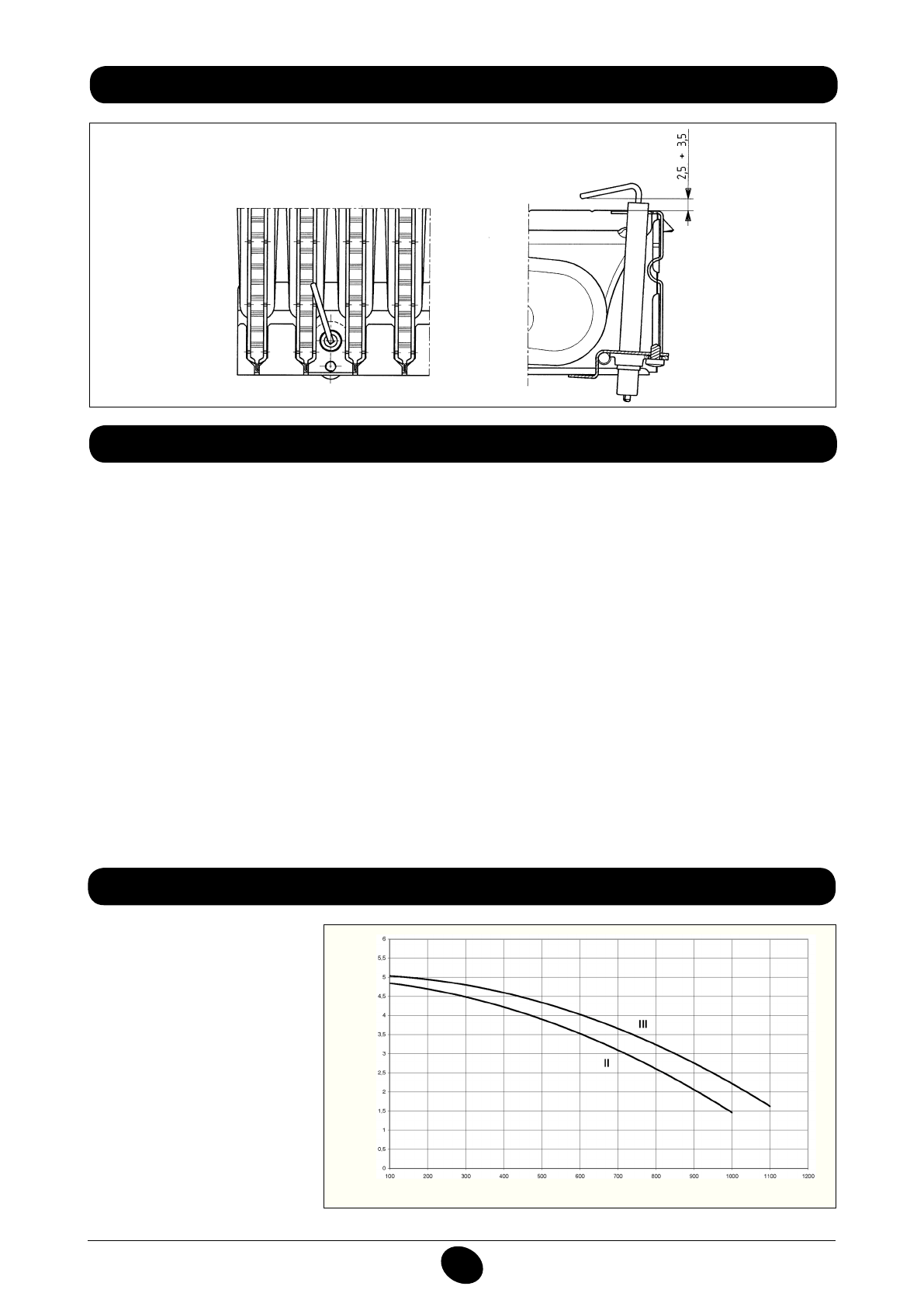

23. POSITIONNEMENT DE L’ÉLECTRODE D’ALLUMAGE ET DE DÉTECTION DE LA FLAMME
Figure 13
9912070100
Pour que les techniciens chauffagistes puissent mesurer le rendement de la combustion et s’assurer que les produits de
combustion ne constituent pas un risque pour la santé, la chaudière est équipée de deux prises spéciiques. Une prise
est raccordée au circuit d’évacuation des fumées et permet de relever les caractéristiques des produits de combustion
et le rendement de la combustion. L’autre est raccordée au circuit d’aspiration de l’air comburant et permet de contrôler
l’éventuelle remise en circulation des produits de combustion dans les conduits coaxiaux.
Dans la prise raccordée au circuit d’évacuation on peut relever les paramètres suivants :
• température des produits de combustion
• concentration d’oxygène (O
2
) ou de dioxyde de carbone (CO
2
)
• concentration d’oxyde de carbone (CO).
La température de l’air comburant doit être relevée en insérant une sonde à au moins 3 cm à l’intérieur de la prise.
N.B.:
pour le réglage de la puissance nominale, voir le paragraphe 19 (B1)
Pour les chaudières à ventilation naturelle, un trou devra être percé dans le conduit d’évacuation des gaz à une distance
égale à deux fois le diamètre du conduit. A travers ce trou, il sera possible de mesurer les paramètres suivants :
• température des produits de combustion
• concentration d’oxygène (O
2
) ou de dioxyde de carbone (CO
2
)
• concentration d’oxyde de carbone (CO)
La température de l’air comburant doit être mesurée à proximité du point d’entrée de l’air dans la chaudière.
Le trou, qui sera percé par le responsable de l’installation à l’occasion de la première mise en service, devra être rebouché
pour garantir l’étanchéité du conduit d’évacuation des produits de combustion pendant le fonctionnement normal.
24. VÉRIFICATION DES PARAMÈTRES DE COMBUSTION
25. DÉBIT ET HAUTEUR D’ÉLÉVATION DE LA POMPE
La pompe utilisée (GRUNDFOS
UPSO 15-50) est du type à grande
hauteur manométrique et convient
pour la plupart des installations de
chauffage monotube ou bitube.
Le degazeur incorporé dans le corps
de la pompe permet une purge ra-
pide de l’installation de chauffage.
Graphique 1
DÉBIT DE LA POMPE l/h
Hauteur d’élévation de la
pompe mH
2
O
1103_0901
