190

71.06199.02 - RO

INSTRUCŢIUNI DESTINATE INSTALATORULUI

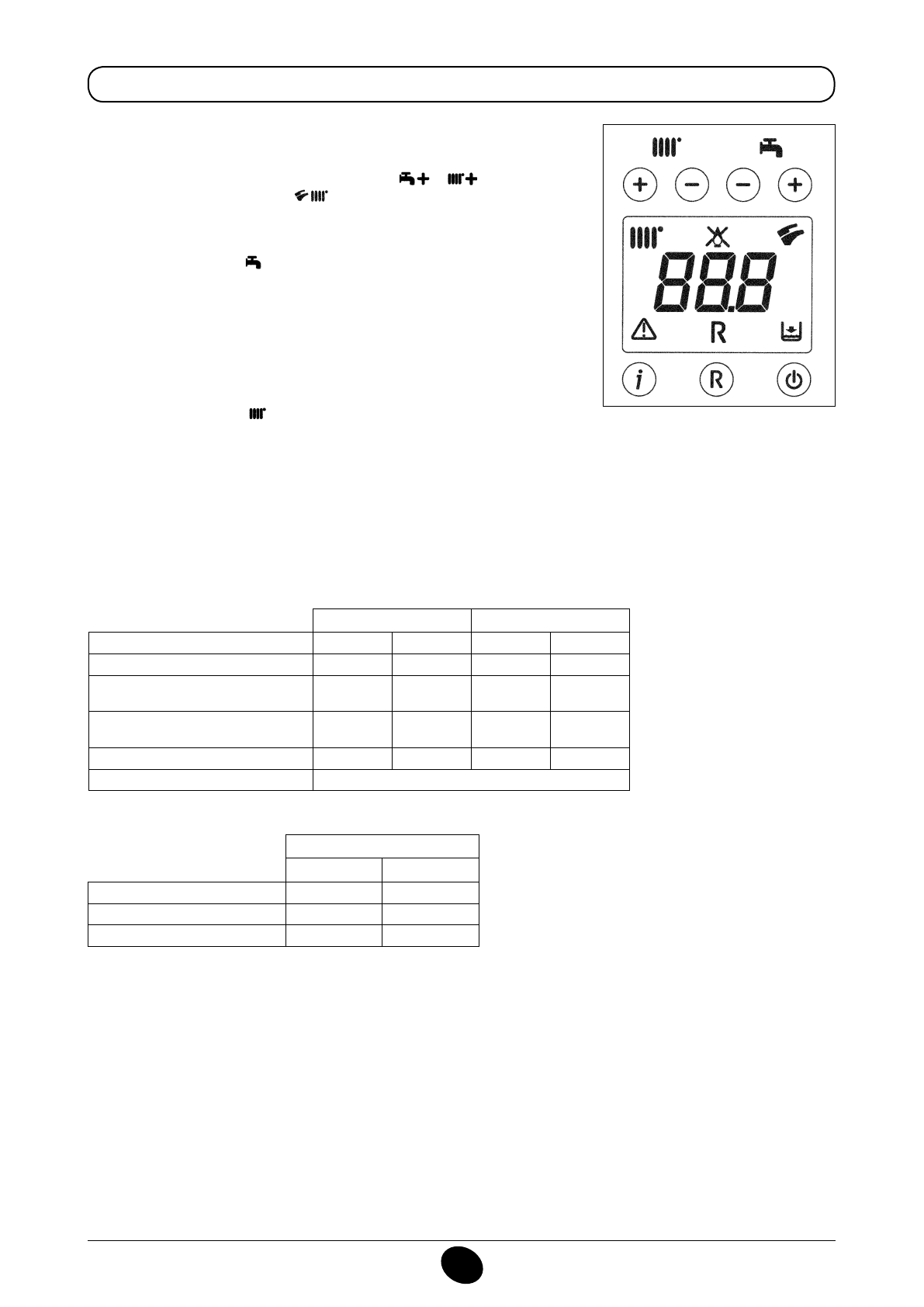

19.1 FUNCŢIA DE REGLARE A VALVEI DE GAZ

Notă

Funcţia se dezactivează automat după un interval de 15 minute la sfârşitul căruia placa electronică revine la starea de funcţionare anterioară

activării funcţiei sau la atingerea temperaturii maxime setate.

Pentru a facilita operaţiile de reglare a valvei de gaz se poate seta funcţia de reglare direct

de la panoul de comandă al centralei, conform instrucţiunilor din continuare:

a)  Apăsaţi simultan timp de cel puţin 6 secunde tastele

 şi

b)  După circa 6 secunde simbolurile

 încep să clipească;

c)  Pe aişaj sunt vizualizate, cu un interval de 1 secundă, numărul “

100

” şi

temperatura

turului

.

  În această fază centrala funcţionează la puterea maximă în regim de încălzire (100%).
d)  Prin apăsarea tastelor +/-

 se poate seta instantaneu (100% sau 0%) puterea centralei.

e)  Reglaţi şurubul “pmax/pmin” (igura 10) până la obţinerea valorii de presiune indicate

în Tabelul 1.

  Pentru a regla presiunea la puterea maximă, folosiţi şurubul “

Pmax

” (ig. 10): rotiţi

şurubul în sens orar pentru a mări sau în sens antiorar pentru a micşora presiunea la
arzător.

  Pentru a regla presiunea la puterea minimă, folosiţi şurubul “

Pmin

” (ig. 10): rotiţi

şurubul în sens antiorar pentru a mări sau în sens orar pentru a micşora presiunea la
arzător.

f )   Prin apăsarea tastelor +/-

 se poate seta treptat nivelul de putere dorit (intervalul =

1%).

Pentru a ieşi din funcţie, apăsaţi tasta

0805_2302 / 1002_1201

Consum 15°C-1013 mbar

24 BIC FF - 24 BIC
G20

G31

Putere nominală

2,73 m

3

/h

2,00 kg/h

Putere redusă

1,26 m

3

/h

0,92 kg/h

p.c.i.

34,02 MJ/m

3

46,34 MJ/kg

Tabelul 2

* 1 mbar = 10,197 mmH

2

O

Tabel duze arzător

24 BIC FF

24 BIC

Gaz utilizat

G20

G31

G20

G31

diametru duze (mm)

1,18

0,69

1,18

0,69

Presiune la arzător (mbar*)
PUTERE REDUSĂ

1,7

6,9

1,6

6,6

Presiune la arzător (mbar*)

PUTERE NOMINALĂ

7,8

24,7

7,5

18,1

Diametru diafragmă gaz (mm)

4,2

3,5

4,2

3,5

nr. de duze

18

Tabelul 1
