安装维修保护说明

71.06199.02 - CN

… 分离式排烟/进气管

该类型排烟/进气管可通过单独的排烟管将烟气排至室外，并通过单独的进气管从不同于排烟点的地方吸入空气。

分离烟道连接装置由排烟管连接头（100/80）和进气管连接头组成。

连接进气管前，需拆去连接口上的盖子，并用其上的螺丝和密封圈固定风管连接头.

90°弯头允许在任何方向将锅炉连接到排烟管或进气管上，因为可以360°旋转安装这种弯头。另外它还可以作为辅助弯

头，与管道或45°弯头连接.

*   每加装一个90°弯头，烟道总长度降低0.5米。

*   每加装一个45°弯头，烟道总长度降低0.25米.

注意：第一个90°弯头不计入烟道最大可用有效长度.

分离式烟道系统空气进气量的调整

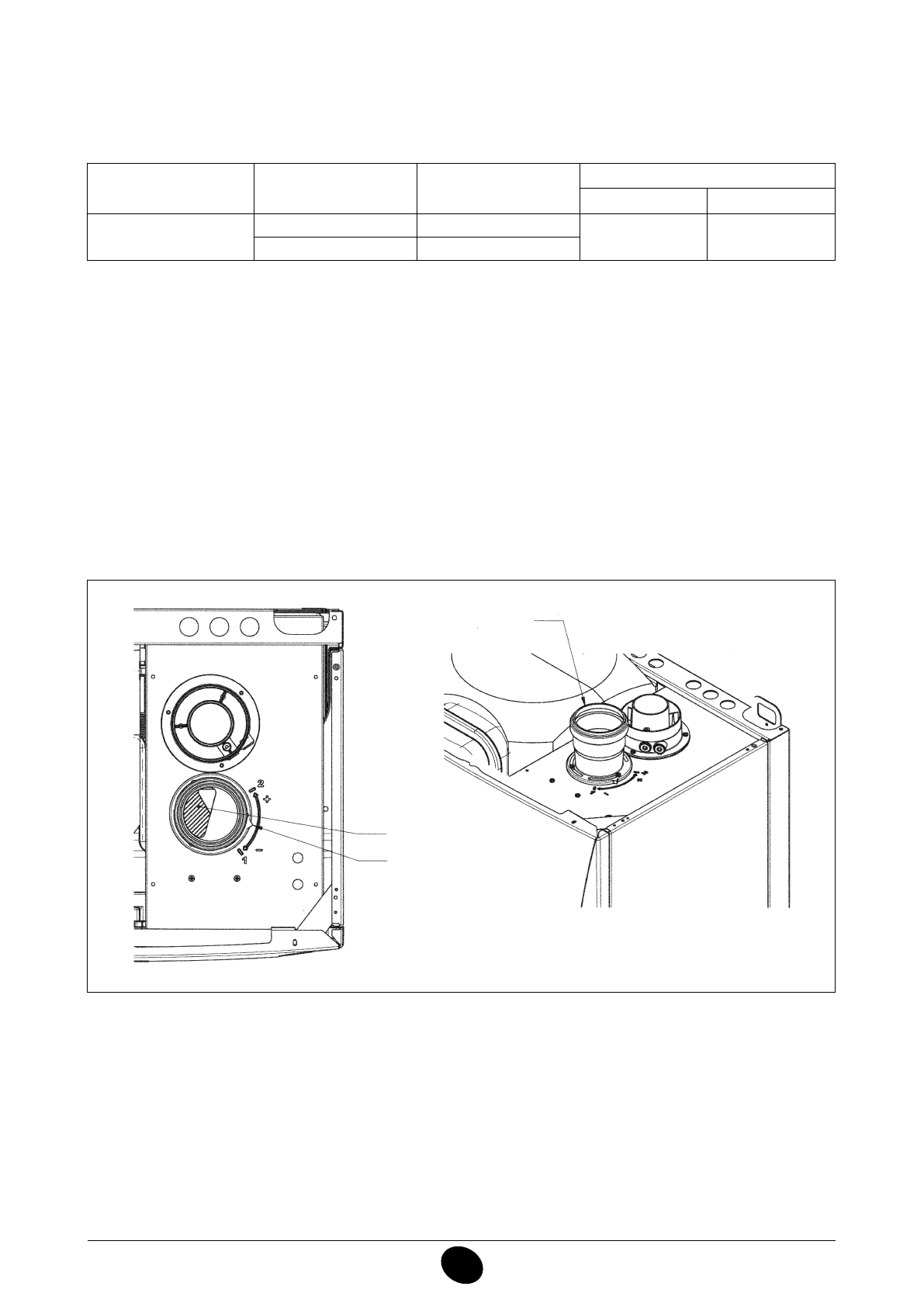

为了优化锅炉性能及燃烧参数，需对分离烟道系统进气量调节装置（吸入空气量调节头）进行调整。此调节装置可安装于

锅炉的排烟管出口左侧或右侧的进气管上（如图），根据排烟管和进气管的总长度，转动此空气量调节头、通过调节其开

度来调整过量空气系数。

逆时针转动此调节头可减小过量空气系数，反之增加过量空气系数。

要进一步优化锅炉的燃烧性能，需使用烟气分析仪测量最大热输出时烟气中CO

2

的含量，如果烟气分析仪测得的数值过低，

逐渐增加进入空气量以达到上表所示的CO

2

浓度。

为了正确地安装此装置，也可参照相关的指导说明书.

锅炉
型号

(L1+L2)

吸入空气量
调节头位置

CO

2

 %

G20

G31

24 BIC FF

0 ÷ 20

1

6,1

8,7

20 ÷ 30

2

图 8

CG_1145 / 1104_0801

抽气接头

打开
