РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА

71.06199.02 - RU

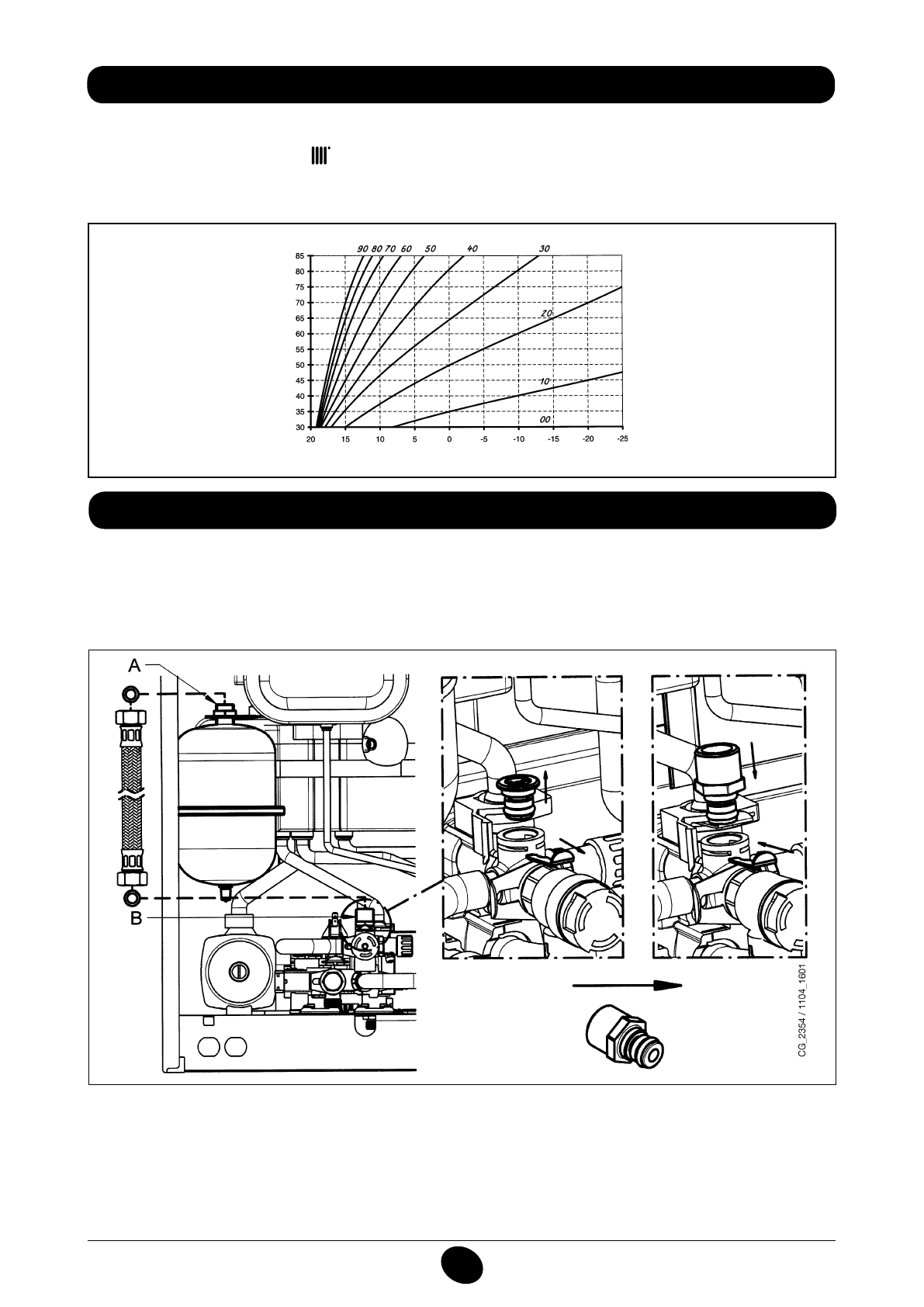

26. ПРИСОЕДИНЕНИЕ ДАТЧИКА УЛИЧНОЙ ТЕМПЕРАТУРЫ

Из проводов, которые выходят из приборного щитка, два провода КРАСНОГО цвета оснащены изолированными ножевыми
контактами. Подсоединить датчик уличной температ уры к данным проводам. При подсоединенном датчике уличной
температуры с помощью кнопок

+/-

 можно установить заданный коэффициент дисперсии

Kt

 (график 2).

ВАЖНО : В случае установки в небольших жилых помещениях (с хорошей изоляцией и системой с  радиаторами) советуем
выставить значение климатической кривой “

kt

” равное “25”.

TM

=   температура воды на подаче в систему отопления

Te

   =   температура наружного воздуха

График 2

TM

Te

curbe „kt“

1012_0501

Комплект расширительного бака ГВС, состоит из:

- 1 расширительный бак из нержавеющей стали;

- 1 опора для расширительного бака;

- 1 ниппель G1/2”;

- 1 контргайка;

- 1 соединительная гибкая труба.

27. РАСШИРИТЕЛЬНЫЙ БАК ГВС (ПРИНАДЛЕЖНОСТЬ ПО ЗАКАЗУ)

Соединить гибкую трубу (поставляется как принадлежность в комплекте расширительного бака) с двумя патрубками A и B,
как показано на рисунке. Монтаж расширительного бака ГВС рекомендуется в тех случаях, когда:
-    давление водопровода или системы водоснабжения таково, что требует необходимого монтажа редуктора давления (давление

свыше 4 бар)

-   в сети холодной воды установлен обратный клапан.
-   протяженность сети холодной воды недостаточна для расширения воды, находящейся в бойлере, и поэтому необходимо

предусмотреть использование расширительного бака ГВС.
