142

71.06199.02 - BG

ИНСТРУКЦИИ ЗА ИНСТАЛАТОРА

24 BIC

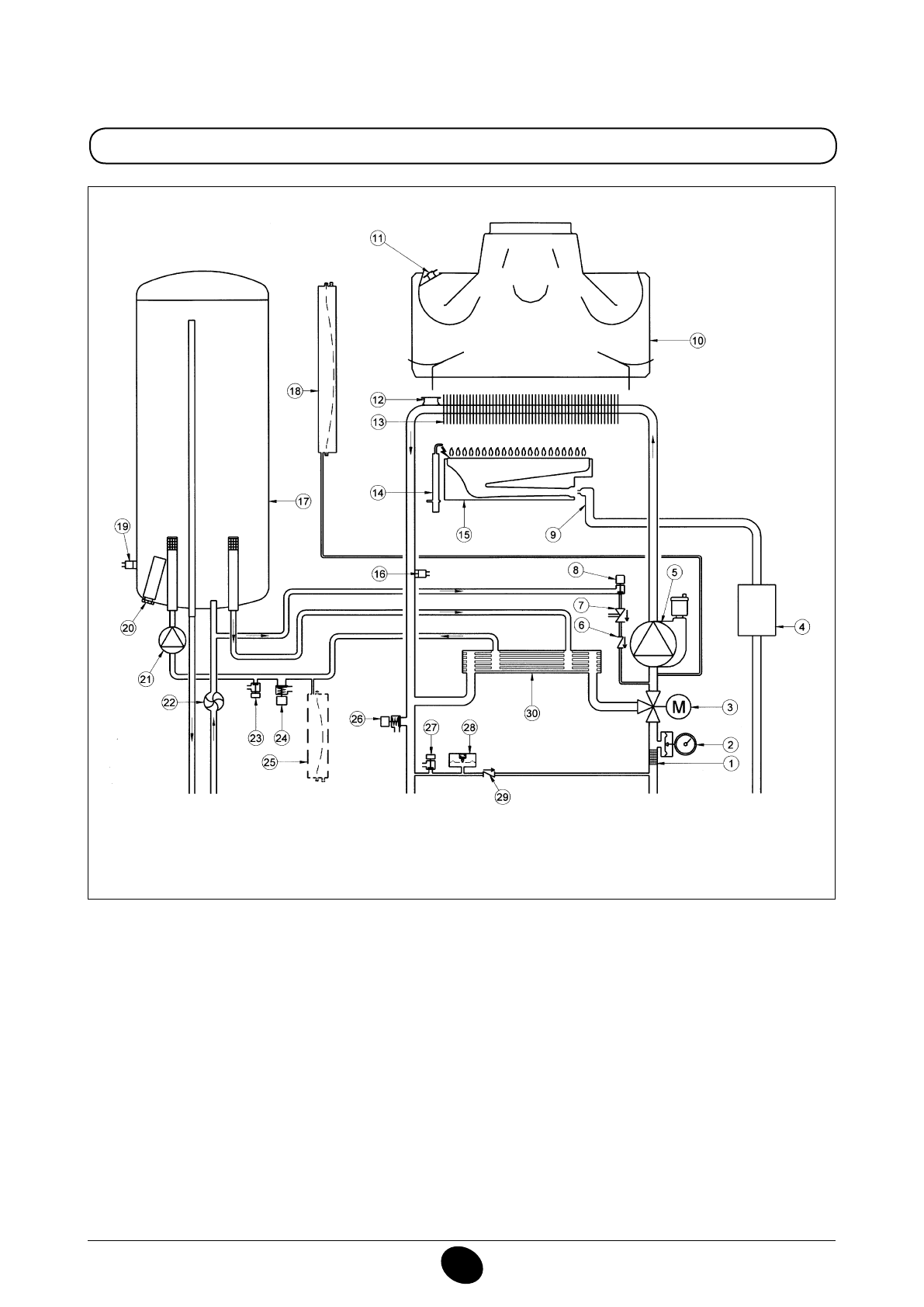

Фигура  17

Подаване към

отопление

Изход

битова

топла вода

Газ

Вход

битова

вода

Връщане от

отопление

Легенда:

1

  филтър отопление

2

  манометър

3

  моторизиран трипътен вентил

4

  газов клапан с газова диафрагма

5

  помпа на отоплителния кръг с дегазатор

6

  невъзвратен клапан

7

  дисконектор

8

  кран за пълнене на котела

9

  газова рампа с дюзи

10

  колектор на димните газове

11

  термостат за димните газове

12

  защитен термостат

13

  топлообменик вода-димни газове

14

  електрод за запалване/контрол на пламъка

15

  горелка

16

  сонда NTC отопление

17

  бойлер

18

  разширителен съд на отоплителния кръг

19

  сонда NTC на битовия кръг

20

  анодна защита

21

  помпа на битовия кръг

22

  сензор за предимство на битовата вода

23

  кран за изпразване на бойлера

24

  защитен клапан на битовия кръг

25

  разширителен съд на битовия кръг (аксесоар)

26

  защитен клапан на котела

27

  кран за източване на котела

28

  хидравличен пресостат

29

  невъзвратен клапан на автоматичен байпас

30

  ламелен топлообменник

CG_2338 / 1104_0403
