188

71.06199.02 - RO

INSTRUCŢIUNI DESTINATE INSTALATORULUI

17. CONECTAREA LA REŢEAUA ELECTRICĂ

18. CONECTAREA TERMOSTATULUI AMBIENTAL

- accedeţi la placa de borne de alimentare (igura 9) conform descrierii de la capitolul precedent;
- îndepărtaţi puntea existentă pe bornele (1) şi (2);
- introduceţi cablul cu două ire prin oriiciul anume şi conectaţi-l la aceste două borne.

Siguranţa electrică a aparatului este asigurată numai când acesta este conectat corect la o instalaţie de împământare eicientă, conectarea
iind efectuată conform normelor de siguranţă în vigoare privitoare la instalaţii.
Centrala trebuie conectată electric la o reţea de alimentare 230 V monofazată + împământare cu ajutorul cablului triilar din dotare,
respectându-se polaritatea LINIE-NEUTRU.

Conectarea trebuie efectuată prin intermediul unui întrerupător bipolar cu o deschidere a contactelor de cel puţin 3 mm.

 În cazul

înlocuirii cablului de alimentare, a se utiliza un cablu de tip “HAR H05 VV-F” 3x0,75 mm

2

 cu diametrul maxim de 8 mm.

...Accesul la placa de borne de alimentare

•   întrerupeţi tensiunea în centrală cu ajutorul întrerupătorului bipolar;

•   desfaceţi cele două şuruburi de ixare a panoului de comandă la centrală;

•   rotiţi panoul de comandă;

•   îndepărtaţi capacul pentru a avea acces la zona conexiunilor electrice (igura 9).

Fuzibilul de tip rapid 2A este încorporat în placa de borne de alimentare (pentru a veriica sau a înlocui fuzibilii, extrageţi suportul
fuzibililor, de culoare neagră).

IMPORTANT:

respectaţi polaritatea în alimentare

L

 (LINIE) -

N

 (NEUTRU).

(L) =

Linie

(maro)

(N) =

Neutru

(albastru)

    =

Împământare

(galben-verde)

(1) (2) =

Contact termostat ambiental

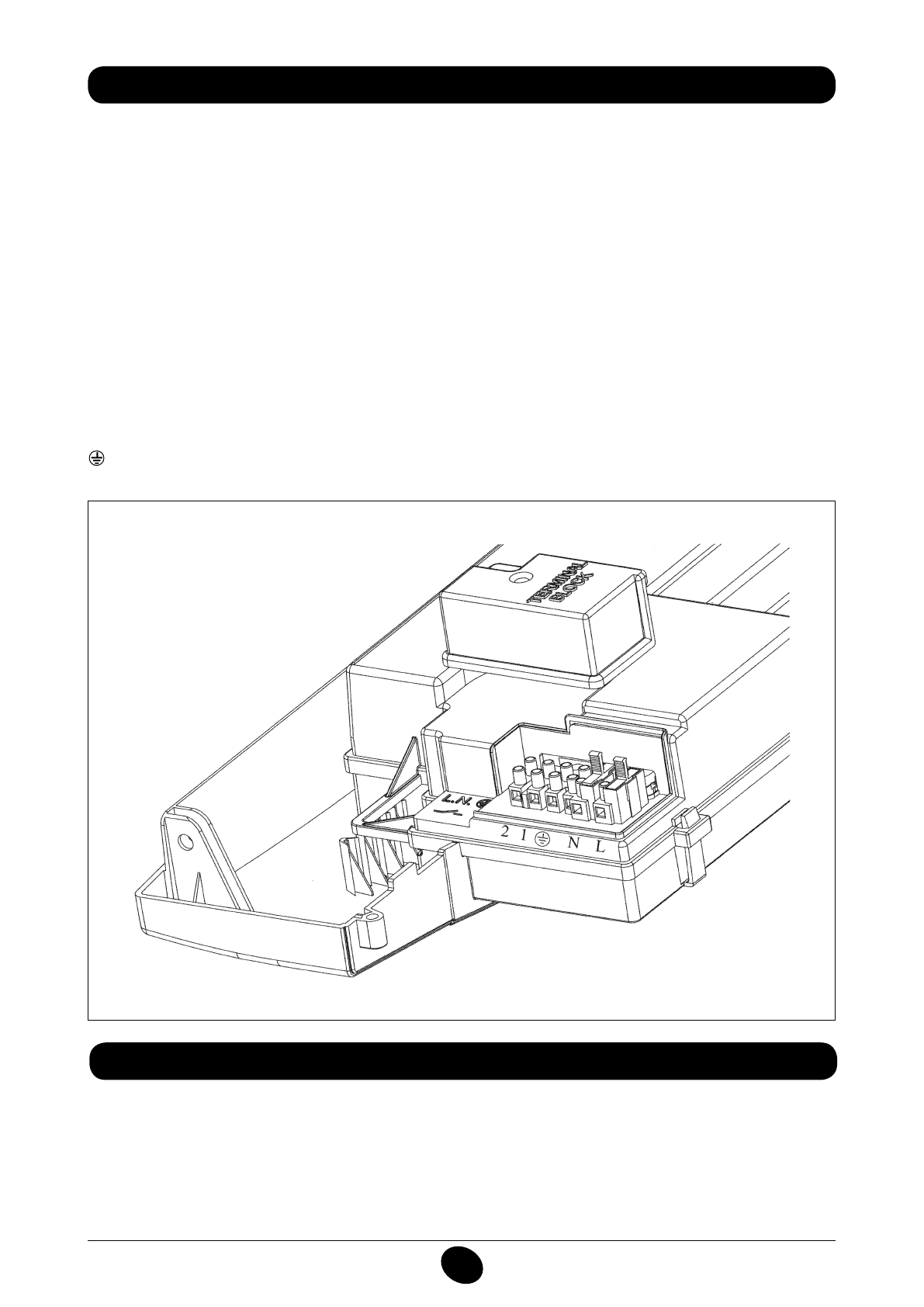

Figura 9

CG_1853 / 1103_2302
