ИНСТРУКЦИИ ЗА ИНСТАЛАТОРА

За измерване на к.п.д. на горене и състава на отпадъчните продукти от горенето, котелът е оборудван с два контакта
предназначени за целта.
Единият контакт е свързан със системата за отвеждане на изгорелите газове и чрез него може да се измерва състава на
отпадъчните продукти от горенето и к.п.д. на горене.
Другият е свързан със системата за приток на чист въздух за горенето и контролира евентуалната рециркулация на отпадъчните
продукти от горенето при коаксиалните комини.
Чрез контакта свързан със системата за отвеждане, могат да се контролират следните параметри:

 • температура на изгорелите газове

 • концентрацията на кислород (O

2

) или на въглероден двуокис (CO

2

);

 • концентрацията на въглероден окис (CO).

Температурата на въздуха за поддържане на горивния процес се измерва чрез контакта към системата за приток на въздух,
като се вкарва измервателна сонда на около 3 см.

ЗАБЕЛЕЖКА:

 за регулацията на номиналната мощност виж раздел 19 (B1)

При котлите с естествена тяга, трябва да се направи отвор на димоотводната тръба на разстояние от котела 2 пъти вътрешния

диаметър на самия димоотвод.

Посредством този отвор могат да се контролират следните параметри:

• температура на изгорелите газове

• концентрацията на кислород (O

2

) или на въглероден двуокис (CO

2

);

• концентрацията на въглероден окис (CO).

Температурата на въздуха за поддържане на горивния процес се измерва в близост до входа на притока на въздух към котела.

Отворът, който трябва да се направи от квалифицирано лице преди първоначалното пускане на котела, трябва да бъде подходящо
затворен за да гарантира херметичността на отвода на димните газове.

24. ПРОВЕРКА НА ПАРАМЕТРИТЕ НА ГОРЕНЕ

25. ХАРАКТЕРИСТИКИ ДЕБИТ/НАПОРНА ВИСОЧИНА НА ТАБЕЛКАТА

Помпата, която се използва (GRUN-

DFOS UPSO 15-50) е от високонапорен

т и п ,   п о д х о д я щ а   е   з а   в с е к и   в и д
отоплителна инсталация с една или
две тръби. Автоматичният вентил за
обезвъздушаване, вграден в корпуса
н а   п о м п а т а   о с и г у р я в а   б ъ р з о т о
обезвъздушаване на отоплителната
инсталация.

Графика  1

ДЕБИТ l/h

НА

П

О

РНА ВИ

СО

ЧИНА   mH

2

O

1103_0901

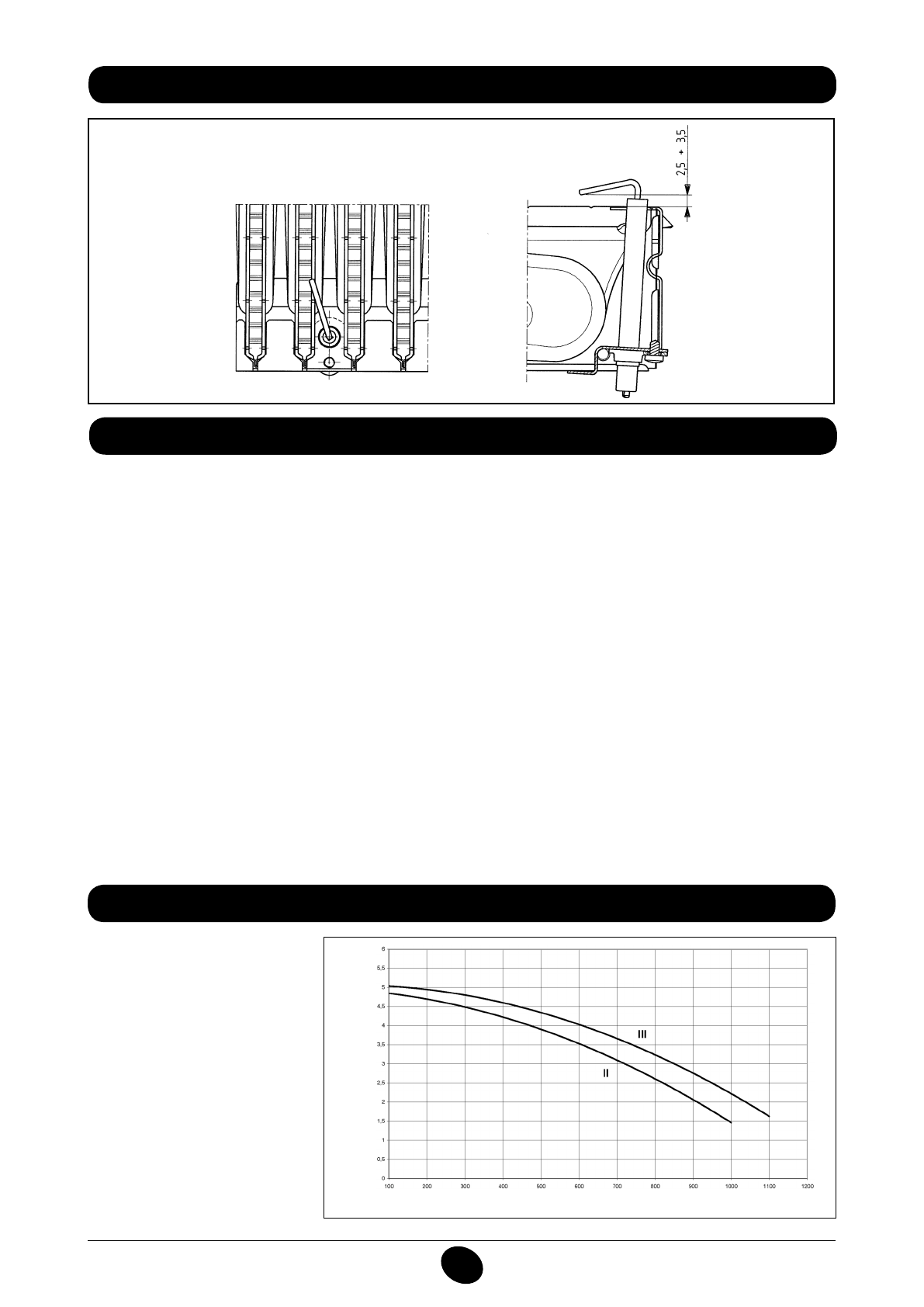

23. МОНТАЖ НА ЕЛЕКТРОДА ЗА ЗАПАЛВАНЕ И КОНТРОЛ НА ПЛАМЪКА

Фигура  13

9912070100
