INSTRUCŢIUNI DESTINATE INSTALATORULUI

24 BIC

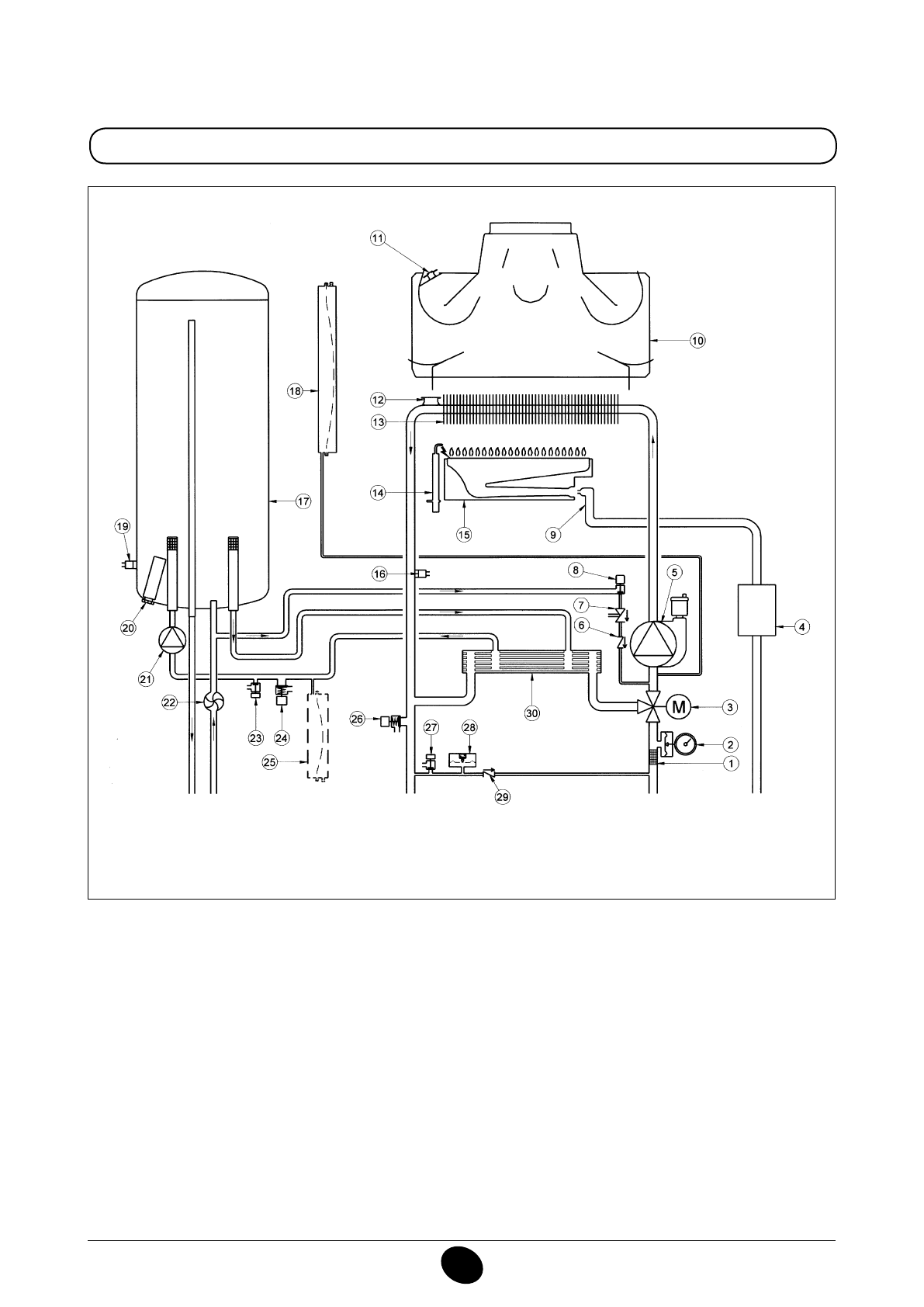

Figura 17

Tur încălzire

Ieşire apă

menajeră

Gaz

Intrare apă

menajeră

Retur încălzire

Legendă:

1

  iltru circuit de încălzire

2

  manometru

3

  vană cu 3 căi motorizată

4

  vană de gaz cu diafragmă

5

  pompă circuit de încălzire cu aerisitor

6

  supapă de sens

7

  separator hidraulic

8

  robinet de umplere centrală

9

  rampă gaz cu duze

10

  hotă gaze arse

11

  termostat gaze arse

12

  termostat de siguranţă

13

  schimbător apă-gaze arse

14

  electrod de aprindere / detectare a lăcării

15

  arzător

16

  sondă NTC circuit de încălzire

17

  boiler

18

  vas de expansiune circuit de încălzire

19

  sondă NTC circuit de apă menajeră

20

  anod de sacriiciu

21

  pompă circuit de apă menajeră

22

  senzor de prioritate apă caldă menajeră

23

  robinet de golire boiler

24

  valvă de siguranţă circuit de apă menajeră

25

  vas de expansiune circuit de apă menajeră (accesoriu)

26

  valvă de siguranţă centrală termică

27

  robinet de golire centrală

28

  presostat hidraulic

29

  supapă de reţinere pe by-pass automat

30

  schimbător cu plăci

CG_2338 / 1104_0403
