218
71.06199.02 - EL
ΟΔΗΓΙΕΣ ΓΙΑ ΤΟΝ ΕΓΚΑΤΑΣΤΑΤΗ
19. ΤΡΟΠΟΣ ΑΛΛΑΓΗΣ ΑΕΡΙΟΥ
Ο λέβητας μπορεί να μετασχηματιστεί για τη χρήση με αέριο μεθάνιο (G. 20) ή με υγραέριο (G. 31) με τη μέριμνα του εξουσιοδοτημένου
Σέρβις.
Για το σκοπό αυτό απαιτούνται οι ακόλουθες ενέργειες:
Α) αντικατάσταση των μπεκ του κεντρικού καυστήρα
Β) αλλαγή τάσης στο διαμορφωτή.
A) Αντικατάσταση των μπεκ
• βγάλτε προσεκτικά τον κύριο καυστήρα από τη θέση του
• αντικαταστήστε τα μπεκ του κύριου καυστήρα φροντίζοντας να τα σφίξετε καλά για την αποφυγή διαρροών αερίου. Η διάμετρος
των μπεκ ορίζεται στον πίνακα 2.
• αντικαταστήστε το διάφραγμα αερίου που βρίσκεται στη βαλβίδα αερίου (εικόνα 10). Η διάμετρος του διαφράγματος φέρεται στον
πίνακα 2.
Προσοχή:
δεν χρειάζεται να τροποποιήσετε την παράμετρο F02.
Β) Βαθμονόμηση του ρυθμιστή πίεσης
• συνδέστε την είσοδο θετικής πίεσης ενός διαφορικού μανόμετρου, κατά προτίμηση νερού, στην παροχή πίεσης (
Pb
) της βαλβίδας
αερίου (εικόνα 10). Συνδέστε, μόνο για τα μοντέλα με στεγανό θάλαμο, την είσοδο αρνητικής πίεσης του ίδιου μανόμετρου σε ειδικό
“
T
” που επιτρέπει την ταυτόχρονη σύνδεση της ρυθμιστικής εξόδου του λέβητα, της ρυθμιστικής εξόδου της βαλβίδας αερίου (
Pc
)
και του μανόμετρου. (Η ίδια μέτρηση μπορεί να γίνει συνδέοντας το μανόμετρο στην παροχή πίεσης (
Pb
) και χωρίς το κάλυμμα
πρόσοψης του στεγανού θαλάμου)
Από τη μέτρηση της πίεσης στους καυστήρες με διαφορετικές από τις προαναφερθείσες μεθόδους μπορεί να προκύψουν λανθασμένα
αποτελέσματα, καθώς δε λαμβάνεται υπόψη η αρνητική αντίθλιψη η οποία δημιουργείται από τον ανεμιστήρα στο στεγανό θάλαμο.
B1) Ρύθμιση στην ονομαστική ισχύ:
• ανοίξτε το ρουμπινέτο του αερίου και ρυθμίστε το λέβητα σε Χειμώνα
• φέρτε το λέβητα στη μέγιστη ισχύ, προχωρώντας όπως περιγράφεται στο κεφάλαιο 19.1;
• αφαιρέστε το καπάκι του διαμορφωτή
• Ρυθμίστε την μπρούτζινη βίδα (a) μέχρι να επιτευχθούν οι τιμές πίεσης που φαίνονται στον πίνακα 1
• βεβαιωθείτε ότι η δυναμική πίεση τροφοδοσίας του λέβητα η οποία μετράται στην παροχή πίεσης (Pa) της βαλβίδας αερίου (εικόνα
10) είναι σωστή (37 mbar για προπάνιο ή 20 mbar για το φυσικό αέριο).
B2) Ρύθμιση στη μειωμένη ισχύ:
• Αποσυνδέστε το καλώδιο τροφοδοσίας του διαμορφωτή και ξεβιδώστε την βίδα (
b
) μέχρι να φτάσει την τιμή πίεσης που αντιστοιχεί
στη μειωμένη ισχύ (βλέπε πίνακα 1)
• επανασυνδέστε το καλώδιο
• τοποθετήστε το καπάκι του διαμορφωτή και στεγανοποιήστε.
B3) Τελικοί έλεγχοι
• τοποθετήστε την πρόσθετη ετικέτα, που παρέχεται στη μετατροπή, όπου αναγράφεται ο τύπος του αερίου και η ρύθμιση που έγινε.
ΠΡΟΣΟΧΗ
Στην περίπτωση που η πίεση τροφοδοσίας του αέριου μεθανίου είναι πολύ χαμηλή (μικρότερη των 17 mbar) αφαιρέστε το εγκατεστημένο
διάφραγμα αερίου πάνω από τη βαλβίδα αερίου (εικ. 10) και θέστε την παράμετρο
F02=00
της ηλεκτρονικής κάρτας (§ 21).

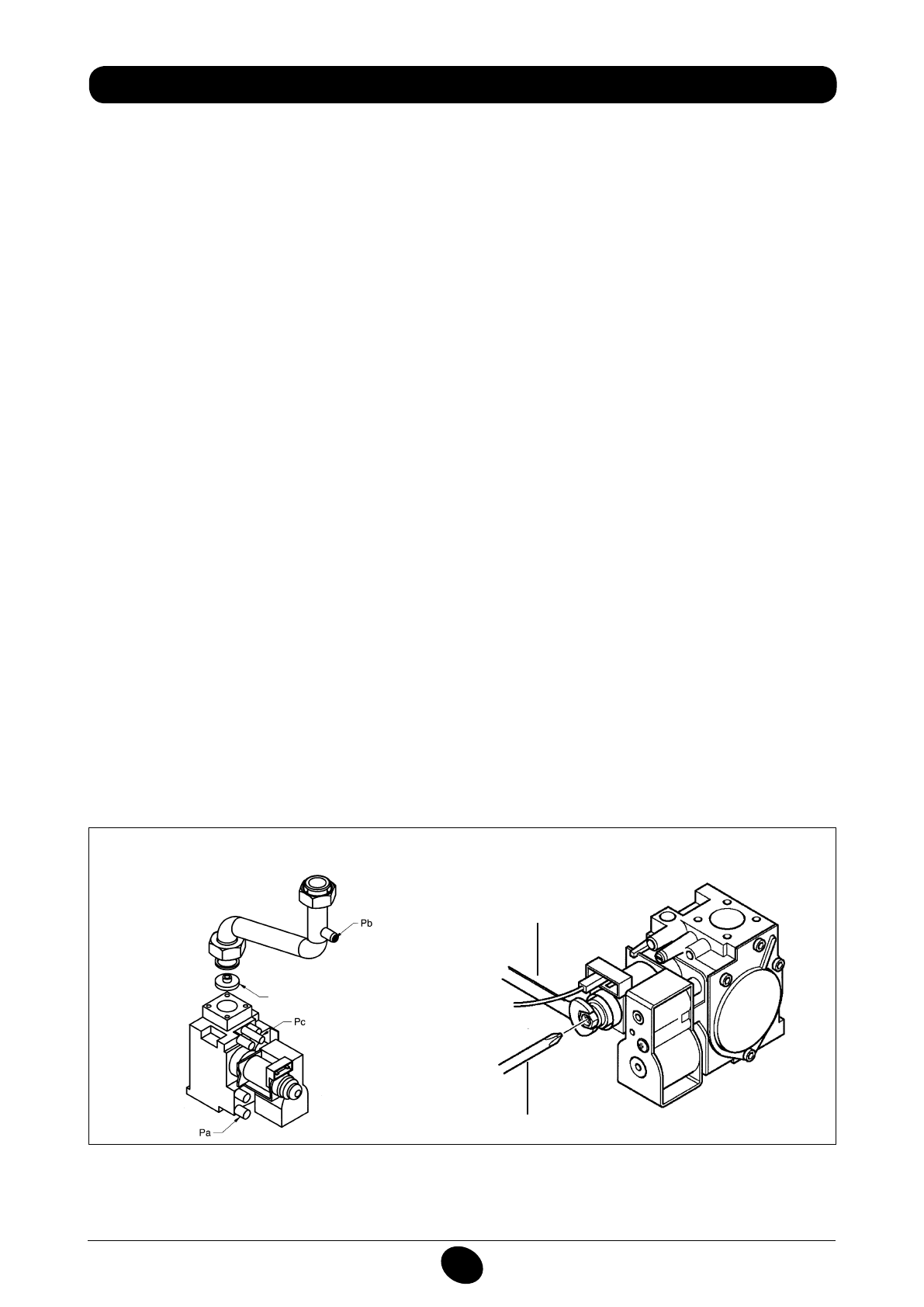

Εικόνα 10
Βαλβίδα αερίου
μοντ. SIGMA 845
b
a
0605_1502
Εικόνα 11
διάφραγμα αερίου
CG_2347 / 1104_0406
