141

71.06199.02 - BG

ИНСТРУКЦИИ ЗА ИНСТАЛАТОРА

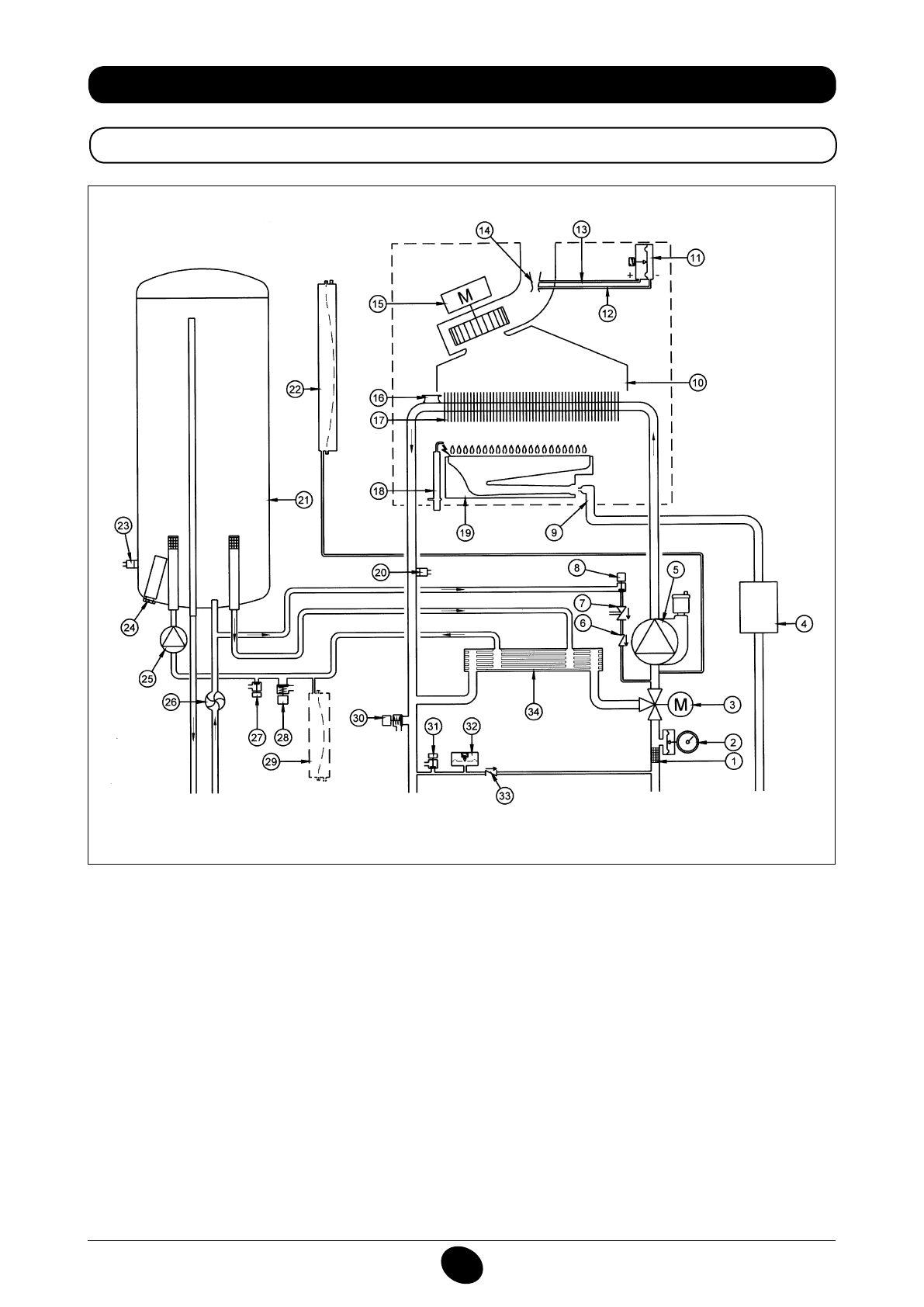

34. ФУНКЦИОНАЛНА СХЕМА НА ПОТОЦИТЕ

24 BIC FF

Фигура  16

Подаване към

отопление

Изход

битова

топла вода

Газ

Вход

битова

вода

Връщане от

отопление

Легенда:

  1  филтър отопление
  2  манометър
  3  моторизиран трипътен вентил
  4  газов клапан с газова диафрагма
  5  помпа на отоплителния кръг с дегазатор
  6  невъзвратен клапан
  7  дисконектор
  8  кран за пълнене на котела
  9  газова рампа с дюзи
  10  колектор на димните газове
  11  пресостат за въздуха
  12  контакт за отрицателно налягане
  13  контакт за положително налягане
  14  тръба Вентури
  15  вентилатор
  16  защитен термостат
  17  топлообменик вода-димни газове

  18  електрод за запалване/контрол на пламъка
  19  горелка
  20  сонда NTC отопление
  21  бойлер
  22  разширителен съд на отоплителния кръг
  23  сонда NTC на битовия кръг
  24  анодна защита
  25  помпа на битовия кръг
  26  сензор за предимство на битовата вода
  27  кран за изпразване на бойлера
  28  защитен клапан на битовия кръг
  29  разширителен съд на битовия кръг (аксесоар)
  30  защитен клапан на котела
  31  кран за източване на котела
  32  хидравличен пресостат
  33  невъзвратен клапан на автоматичен байпас
  34  ламелен топлообменник

CG_2337 / 1104_0402
