INSTRUCTIONS DESTINÉES À L’INSTALLATEUR

71.06199.02 - FR

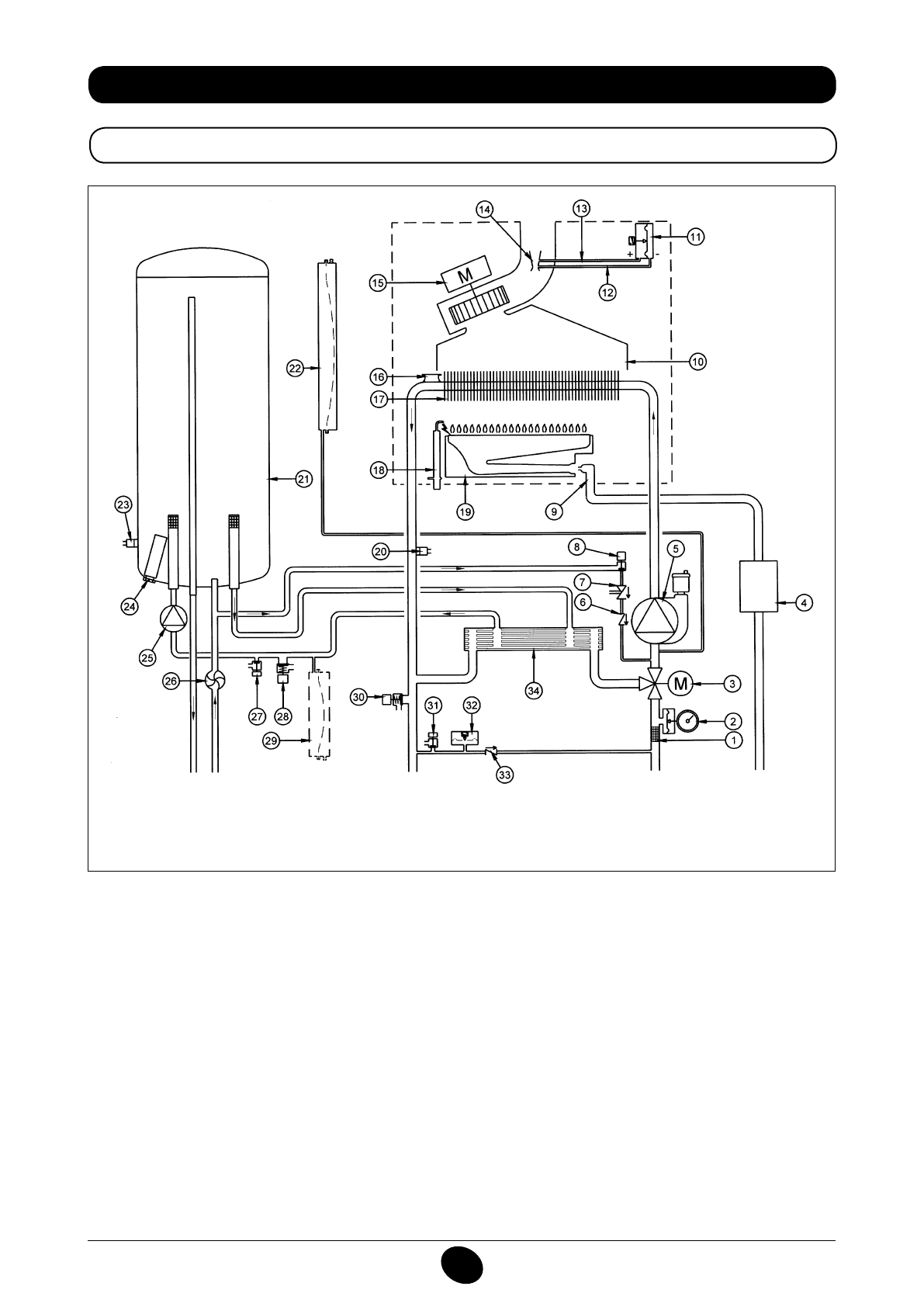

34. SCHÉMA DE LA CHAUDIÈRE

24 BIC FF

Légende :

1

  Filtre extractible circuit de chauffage

2

   Manomètre

3

   Moteur vanne trois voies

4

   Vanne gaz avec diaphragme

5

Pompe et séparateur d’air

6

   Clapet antiretour

7

   Disconnecteur

8

   Robinet de remplissage de la chaudière

9

   Rampe gaz avec injecteurs

10

  Convoyeur fumées

11

  Pressostat d’air

12

  Prise de pression négative

13

  Prise de pression positive

14

  Tube Venturi

15

  Ventilateur

16

  Thermostat de sécurité

17

  Échangeur eau-fumées

18

  Électrode pour l’allumage et la détection de lamme

19

  Brûleur

20

  Sonde CNT du chauffage central

21

  Ballon

22

  Vase d’expansion circuit de chauffage

23

  Sonde CNT de ballon

24

  Anode

25

  Pompe circuit sanitaire

26

  Détecteur de débit sanitaire

27

  Robinet de vidange ballon

28

  Soupape de sécurité sanitaire

29

  Vase d’expansion sanitaire (en option)

30

  Soupape de sécurité circuit de chauffage

31

  Robinet de vidange chaudière

32

  Pressostat manque d’eau

33

  Clapet anti-retour sur by-pass automatique

34

  Échangeur de chaleur eau-eau à plaque

Figure 16

CG_2337 / 1104_0402

Départ

chauffage

Sortie

eau

chaude

sanitaire

gaz

Entrée

eau

chaude

sanitaire

Retour

chauffage
