14

INSTRUCTIONS DESTINÉES À L’INSTALLATEUR

71.06199.02 - FR

17. BRANCHEMENT ÉLECTRIQUE

18. BRANCHEMENT D’UN THERMOSTAT D’AMBIANCE

•   accéder à l’alimentation électrique du bornier d’alimentation (igure 9) ;
•   enlever le pontage entre les bornes (1) et (2) ;
•   passer le câble à deux ils dans le passe-câble et effectuer le raccordement au bornier.

La sécurité électrique de l’appareil n’est assurée que lorsqu’il est branché correctement sur une installation de mise à la
terre eficace conformément aux normes de sécurité en vigueur.
La chaudière doit être branchée sur un réseau d’alimentation électrique 230 V monophasé + prise de terre au moyen du
câble à trois ils fourni avec l’appareil en respectant la polarité Phase-Neutre.

Le branchement doit être effectué au moyen d’un interrupteur bipolaire ayant une distance d’ouverture des con-
tacts d’au moins 3 mm.

En cas de remplacement du câble d’alimentation, utiliser un câble réglementaire “HAR HO5 VV-F” de 3x0,75 mm

2

 ayant

un diamètre maximum de 8 mm.

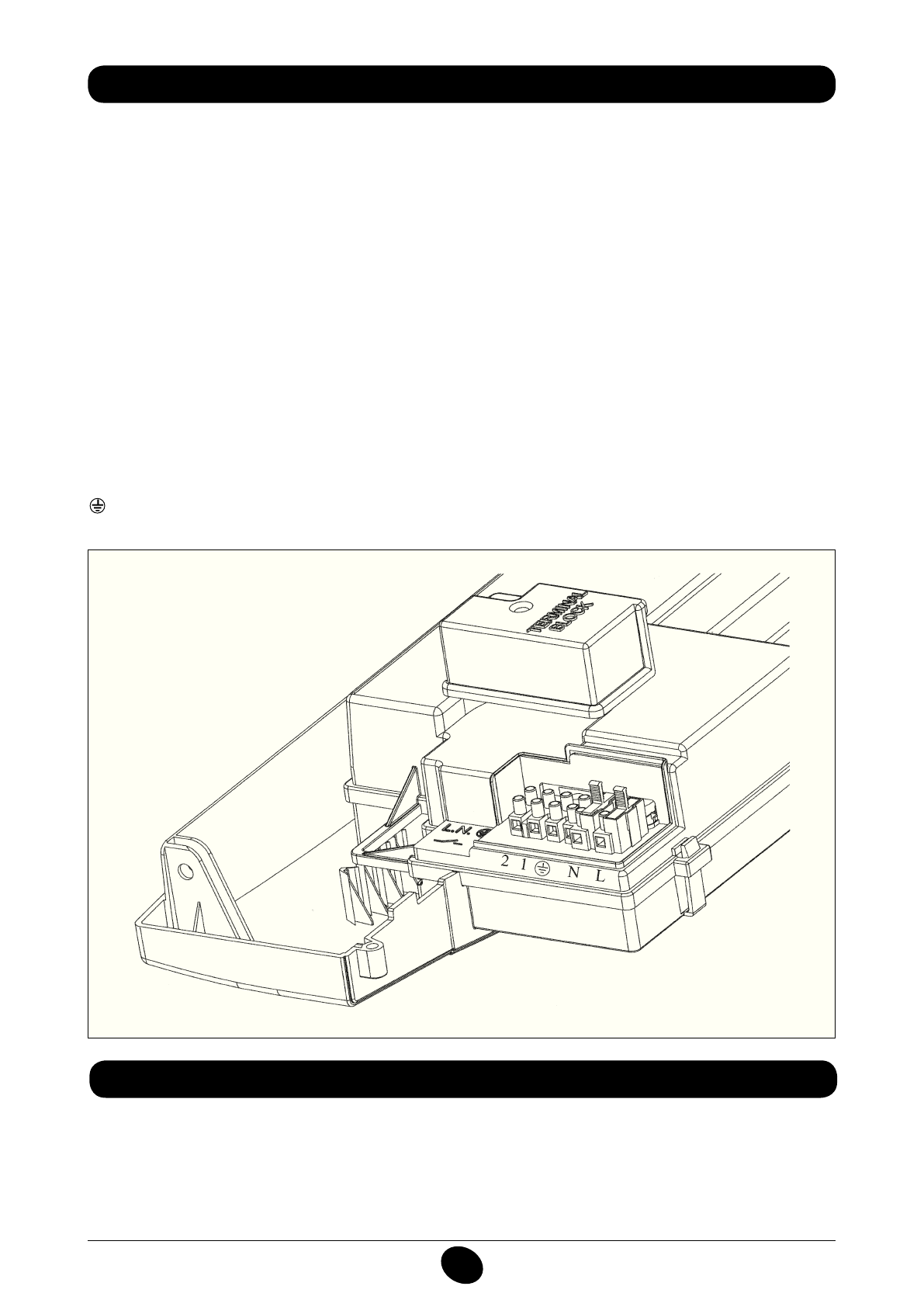

…Accès au bornier d’alimentation

•   couper l’alimentation électrique de la chaudière au moyen de l’interrupteur bipolaire ;
•  dévisser les deux vis qui ixent le tableau de commande à la chaudière ;
•  faire basculer le tableau de commande ;
•  enlever le couvercle pour accéder aux branchements électriques (igure 9).

Les fusibles, de type rapide 2A, sont incorporés dans le bornier d’alimentation (tirer le porte fusible noir pour les ôter et/
ou les remplacer).

IMPORTANT:

respecter la polarité en alimentation

L

 (PHASE) -

N

 (NEUTRE).

(L) =

Phase

 (marron)

(N) =

Neutre

 (bleu ciel)

    =

Terre

 (jaune-vert)

(1) (2) =

Contact pour thermostat d’ambiance

Figure 9

CG_1853 / 1103_2302
