132

71.06199.02 - BG

ИНСТРУКЦИИ ЗА ИНСТАЛАТОРА

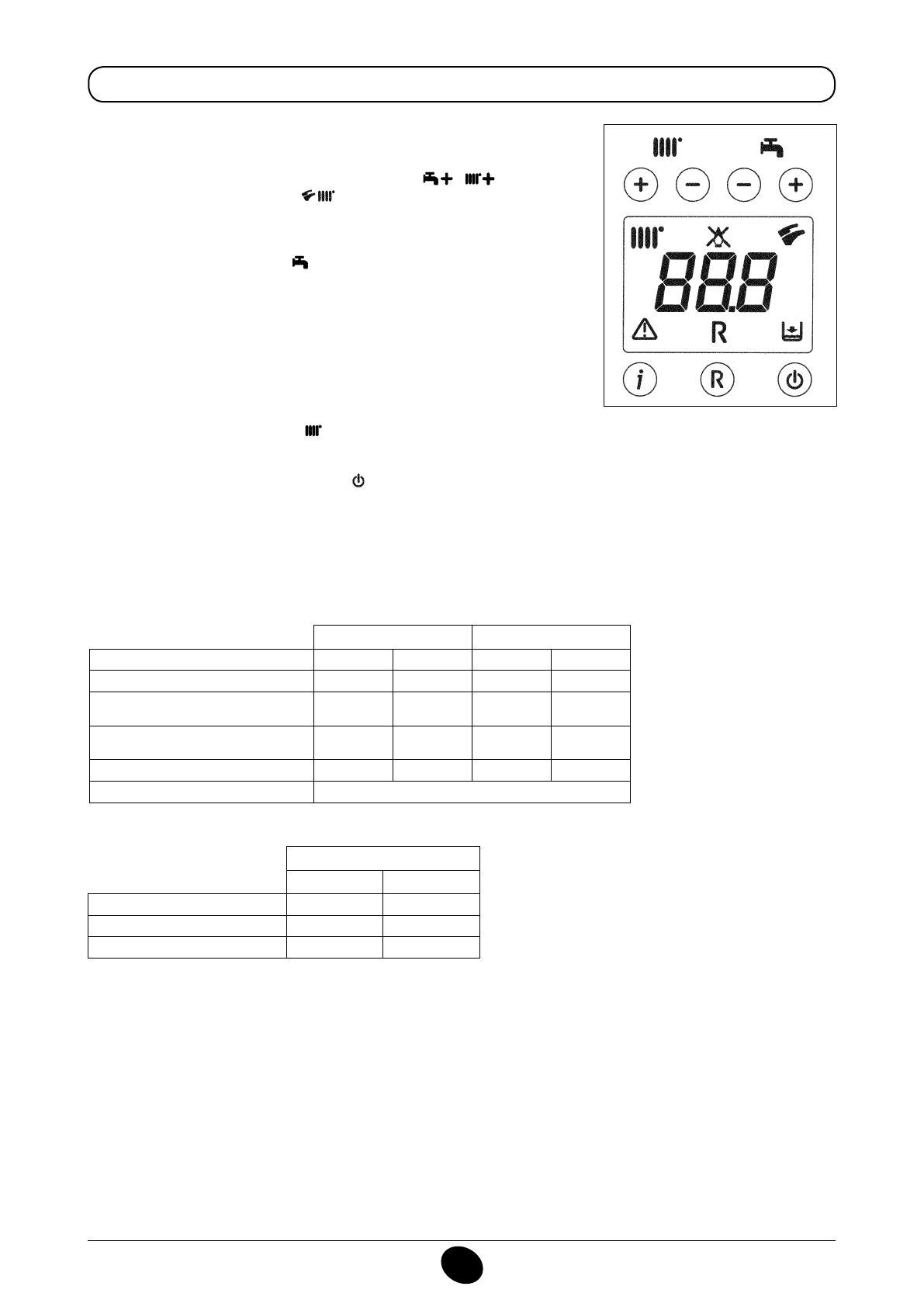

19.1 ФУНКЦИЯ ЗА ТАРИРАНЕ НА ГАЗОВИЯ КЛАПАН

Забележка

Функцията се дезактивира автоматично след около 15 минути, при което електронното табло преминава на предишния си
режим на работа или при досигане на максималната зададена температура.

За по-лесно тариране на газовия клапан, може да се зададе функцията за тариране
директно от командното табло на котела, следвайки долуописаните указания:

a)

  натиснете едновременно за поне 6 секунди бутоните

 e

b)

  след около 6 секунди символите

 започват да примигват;

c)

  през интервал от 1 секунда, на дисплея се визуализира, “

100

” и

температурата на

подаване

.

На този етап котелът работи с максимална мощност в режим на отопление (100%).

d)

 Чрез натискане на бутоните +/-

 може да се регулира на момента (100% или 0%)

мощността на котела;

e)

  Регулирайте болта “Pmax/Pmin” (фигура 10) до достигане на отбелязаната на Табела

1 стойност на налягането.

За регулиране на налягането при максимална мощност на работа, завъртете болта

“Pmax” (фиг. 10) в посока на часовниковата стрелка за увеличаване или в обратната

посока за намаляване на налягането към горелката.

За регулиране на налягането при минимална мощност на работа, завъртете болта

“Pmin” (фиг. 10) в посока обратна на часовниковата стрелка за увеличаване или

в посока на часовниковата стрелка за намаляване на налягането към горелката.

f )

  чрез натискане на на бутоните +/-

 може постепенно да се зададе желаното ниво

на мощност (интервал = 1%).

За излизане от функцията, натиснете бутон  .

0805_2302 / 1002_1201

Разход 15°C-1013 mbar

24 BIC FF - 24 BIC
G20

G31

Номинална мощност

2,73 m

3

/h

2,00 kg/h

Минимална мощност

1,26 m

3

/h

0,92 kg/h

Долна топлина на изгаряне

34,02 MJ/m

3

46,34 MJ/kg

Таблица 2

* 1 mbar = 10,197 mmH

2

O

Таблица на дюзите на горелката

24 BIC FF

24 BIC

тип газ

G20

G31

G20

G31

диаметър на дюзите (mm)

1,18

0,69

1,18

0,69

Налягане на горелката (mbar*)

МИНИМАЛНА МОЩНОСТ

1,7

6,9

1,6

6,6

Налягане на горелката (mbar*)

НОМИНАЛНА МОЩНОСТ

7,8

24,7

7,5

18,1

Диаметър на газовата диафрагма  (mm)

4,2

3,5

4,2

3,5

N° дюзи

18

Таблица 1
