ΟΔΗΓΙΕΣ ΓΙΑ ΤΟΝ ΕΓΚΑΤΑΣΤΑΤΗ

17. ΗΛΕΚΤΡΙΚΗ ΣΥΝΔΕΣΗ

18. ΣΥΝΔΕΣΗ ΤΟΥ ΘΕΡΜΟΣΤΑΤΗ ΔΩΜΑΤΙΟΥ

•  ανοίξτε τη βάση ακροδεκτών τροφοδοσίας (εικόνα 9) όπως περιγράφεται στο προηγούμενο κεφάλαιο

•  βγάλτε το βραχυκυκλωτήρα από τους ακροδέκτες (1) και (2)

•  περάστε το διπολικό καλώδιο από τον οδηγό καλωδίου και συνδέστε το στους δύο ακροδέκτες.

Η ηλεκτρική ασφάλεια της συσκευής επιτυγχάνεται μόνον όταν συνδεθεί σωστά σε αποτελεσματική εγκατάσταση γείωσης, σύμφωνα

με τους ισχύοντες κανονισμούς ασφαλείας για τις εγκαταστάσεις.

Ο λέβητας πρέπει να συνδεθεί με μονοφασικό δίκτυο τροφοδοσίας 230 V μονοφασικά + γείωση μέσω του διατιθέμενου τριπολικού

καλωδίου τηρώντας την πολικότητα ΓΡΑΜΜΗ-ΟΥΔΕΤΕΡΟ .

Η σύνδεση πρέπει να γίνεται μέσω διπολικού διακόπτη με άνοιγμα επαφών τουλάχιστον 3 mm.

 Σε περίπτωση αντικατάστασης του

ηλεκτρικού καλωδίου πρέπει να χρησιμοποιηθεί εναρμονισμένο καλώδιο “HAR H05 VV-F” 3x0,75 mm

2

 με μέγιστη διάμετρο 8 mm.

…Πρόσβαση στη βάση ακροδεκτών τροφοδοσίας

•   Διακόψτε την τάση στο λέβητα μέσω του διπολικού διακόπτη.

•   ξεβιδώστε τις δύο βίδες στερέωσης του πίνακα χειριστηρίων στο λέβητα

•   γυρίστε τον πίνακα χειριστηρίων

•   βγάλτε το καπάκι για να αποκτήσετε πρόσβαση στις ηλεκτρικές συνδέσεις (εικόνα 9).

Η ασφάλεια ταχείας τήξεως των 2Α είναι ενσωματωμένη στη βάση ακροδεκτών τροφοδοσίας (βγάλτε τη μαύρη ασφαλειοθήκη για τον
έλεγχο ή την αντικατάσταση).

ΣΗΜΑΝΤΙΚΟ:

τηρήστε την πολικότητα σε τροφοδοσία

 L

(ΓΡΑΜΜΗ)

 - N

(ΟΥΔΕΤΕΡΟ).

(L) =

Γραμμή

(καφέ)

(N) =

Ουδέτερο

(γαλάζιο)

    =

Γείωση

(κιτρινο-πράσινο)

(1) (2) =

Επαφή για θερμοστάτη περιβάλλοντος

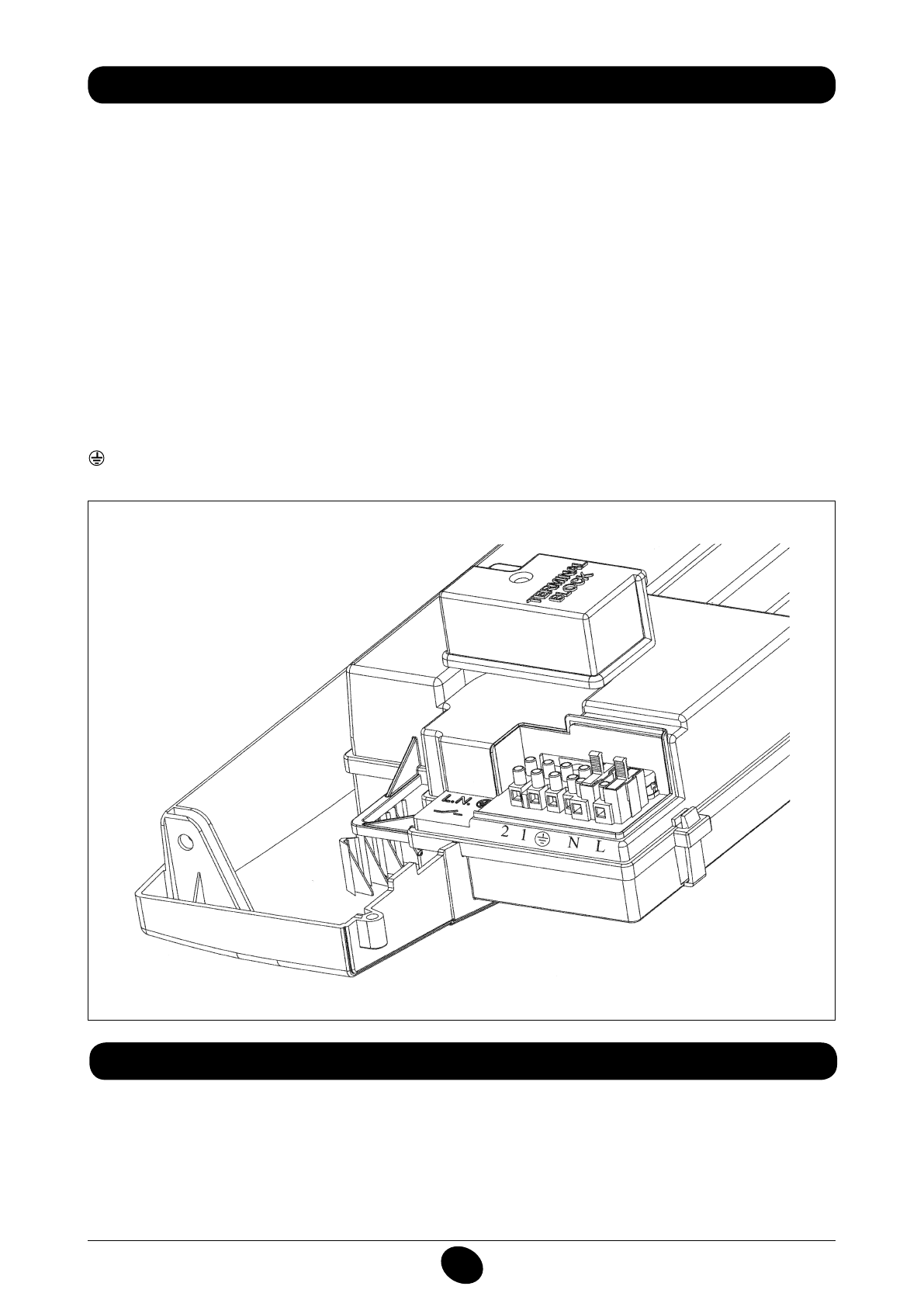

Εικόνα 9
