РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА

71.06199.02 - RU

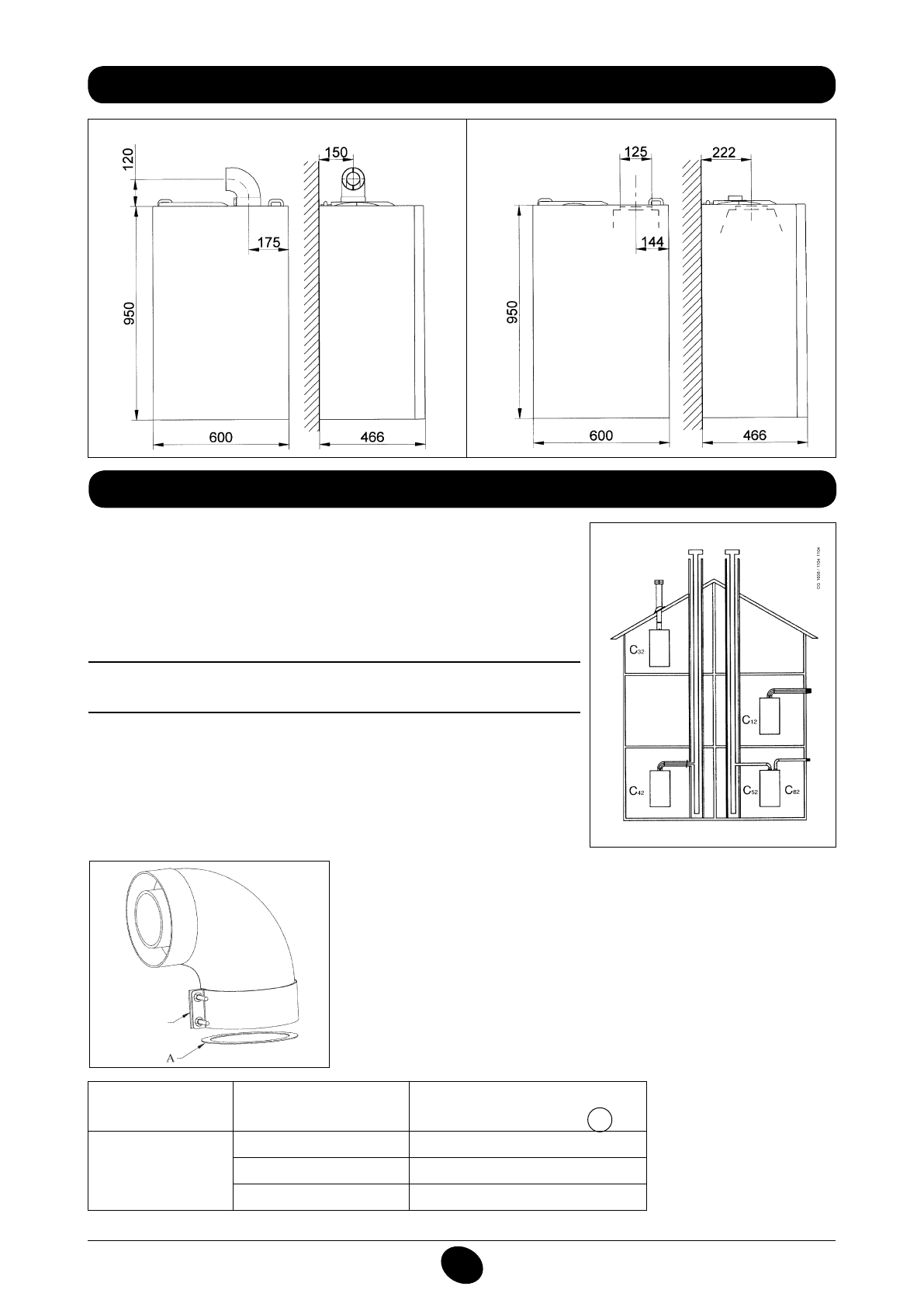

14. DIMENSIONI CALDAIA

15. ГАБАРИТНЫЕ РАЗМЕРЫ КОТЛА

Рис.5

24 BIC FF

24 BIC

CG_1848 / 1104_0702

CG_1848 / 1104_0703

16. УСТАНОВКА ДЫМОХОДА И ВОЗДУХОВОДА

Модель 24 BIC FF

Котел легко устанавливается, благодаря принадлежностям в комплекте, описанным
далее. Котел первонача льно предназначен для соединения с вертикальным или
горизонтальным каналом дымохода- воздухов да ко аксиального типа . Возможно
так же использование раздельных труб при помощи разделительного комплекта.

Для монтажа используйте крепления, поставляемые только производителем
оборудования!

П Р Е Д У П Р Е Ж Д Е Н И Е : Д л я г а р а н т и и н а и б о л ь ш ей безопасности
при работе котла необходимо, чтобы дымоотводящие трубы были надежно
прикреплены к стене при помощи крепежных скоб.

... КОАКСИАЛЬНЫЙ ДЫМОХОД И ВОЗДУХОВОД (КОНЦЕНТРИЧЕСКИЙ)

Этот тип трубопровода позволяет отводить сгоревшие газы наружу и забирать
воздух для горения снаружи здания, а также присоединяться к общему дымоходу
типа LAS. 90° коаксиальный изгиб позволяет присоединять котел к дымоходу-
воздуховоду в любом направлении, поскольку он может поворачиваться на 360°.
Кроме того, он может использоваться в качестве дополнительного в сочетании с
коаксиальной трубой или с 45° изгибом.

Рис. 6

Если выход дымохода расположен снаружи, воздуховод должен выступать из стены
не менее чем на 18 мм с тем, чтобы на него герметично установить алюминиевую
погодную насадку во избежание попадания воды.
Необходимо обеспечить горизонтальный наклон этих труб в наружную сторону
не менее 1 см на каждый метр длины.

• 90° изгиб сокращает возможную полную длину трубы на 1 метр.

• 45° изгиб сокращает возможную полную длину трубы на 0,5 метра.

Первый изгиб в 90° не учитывается при подсчете максимально

допустимой длины.

0805_2901 / C

G_2073

Рис. 7

Крепежное

соединение

Модель котла

Длина (м)

Использование МЕМБРАНЫ
