194

71.06199.02 - RO

INSTRUCŢIUNI DESTINATE INSTALATORULUI

Pentru monitorizarea calităţii produselor de combustie şi a eicienţei arderii, centrala este prevăzută cu două prize anume.
O priză este racordată la circuitul de evacuare a gazelor arse şi permite monitorizarea calităţii produselor de combustie şi a eicienţei arderii.
Cealaltă este racordată la circuitul de admisie a aerului şi permite veriicarea unei eventuale recirculări a produselor de ardere în cazul

conductelor coaxiale.

La priza de pe circuitul de evacuare gaze arse pot i măsuraţi următorii parametri:

•   temperatura produselor de ardere;

•   concentraţia de oxigen (O

2

) sau dioxid de carbon (CO

2

);

•   concentraţia de monoxid de carbon (CO).

Temperatura aerului de combustie se măsoară la priza de pe circuitul de admisie aer prin introducerea sondei cu circa 3 cm.

NOTĂ

: Pentru reglarea puterii nominale, vezi capitolul 19 (B1).

Pentru modelele de centrale cu tiraj natural, se va realiza un oriiciu pe conducta de evacuare gaze arse, la o distanţă de la centrală egală

cu dublul diametrului interior al conductei.

Prin acest oriiciu pot i măsuraţi următorii parametri:

•   temperatura produselor de ardere;

•   concentraţia de oxigen (O

2

) sau dioxid de carbon (CO

2

);

•   concentraţia de monoxid de carbon (CO).

Temperatura aerului comburant se va măsura aproape de punctul în care aerul intră în centrală. Oriiciul, care va i realizat de persoana

responsabilă pentru instalaţie cu ocazia primei puneri în funcţiune, trebuie să ie sigilat astfel încât conducta de evacuare a produşilor
de ardere să ie etanşă în timpul funcţionării normale.

24. VERIFICAREA PARAMETRILOR DE COMBUSTIE

25. PERFORMANŢE DEBIT/ÎNĂLŢIME DE POMPARE

Pompa utilizată (GRUNDFOS UPSO
15-50) este de tip cu o înălţime mare de
pompare şi este potrivită pentru instalaţii
de încălzire de orice tip, cu una sau două
conducte. Valva automată de evacuare a
aerului încorporată în pompă permite
evacuarea rapidă a aerului din instalaţia
de încălzire.

Graicul 1

DEBIT l/h

ÎN

ĂL

ŢIME D

E PO

MP

ARE mH

2

O

1103_0901

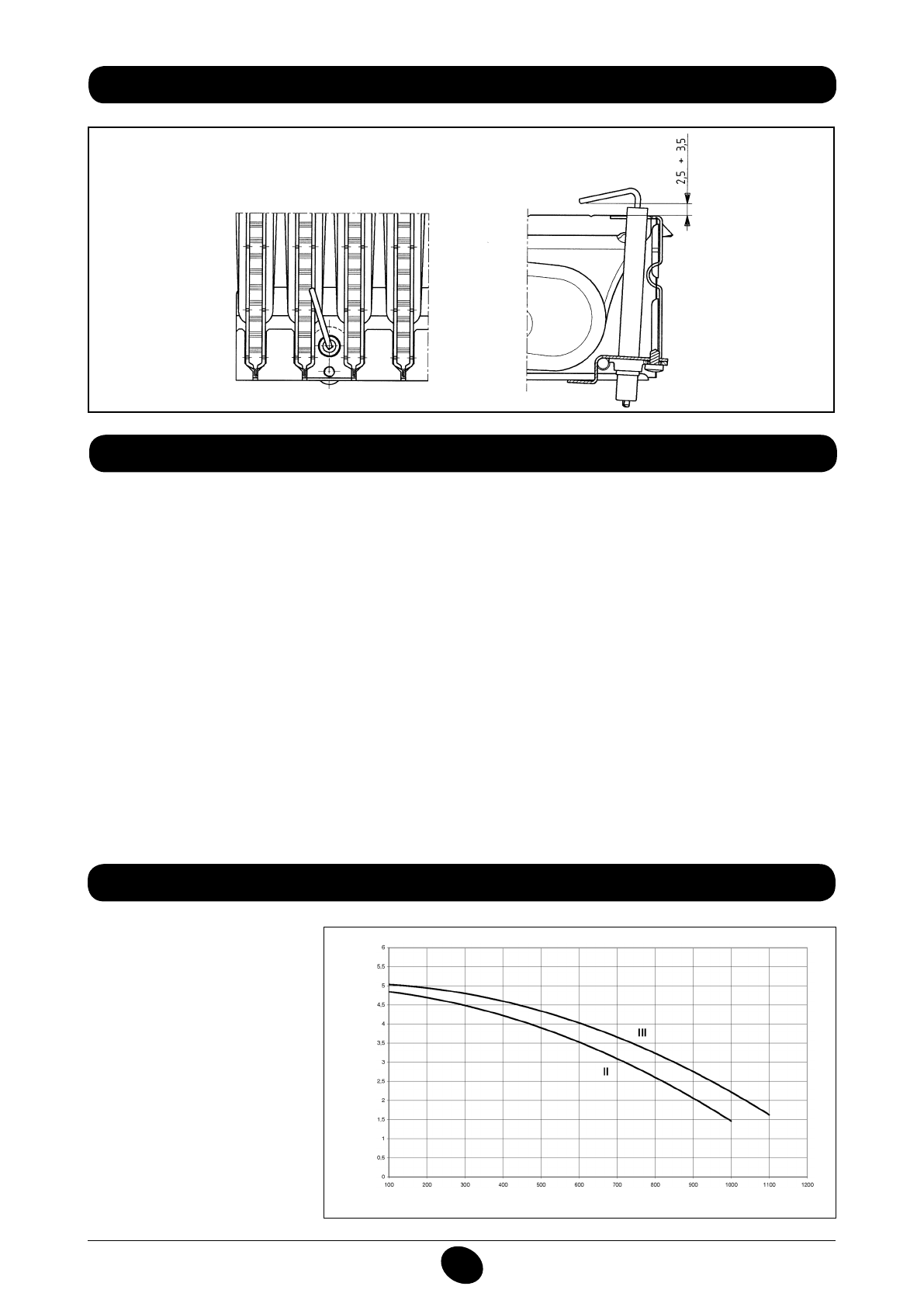

23. POZIŢIONAREA ELECTRODULUI DE APRINDERE ŞI DETECTARE A FLĂCĂRII

Figura 13

9912070100
