257

РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА

71.06199.02 - RU

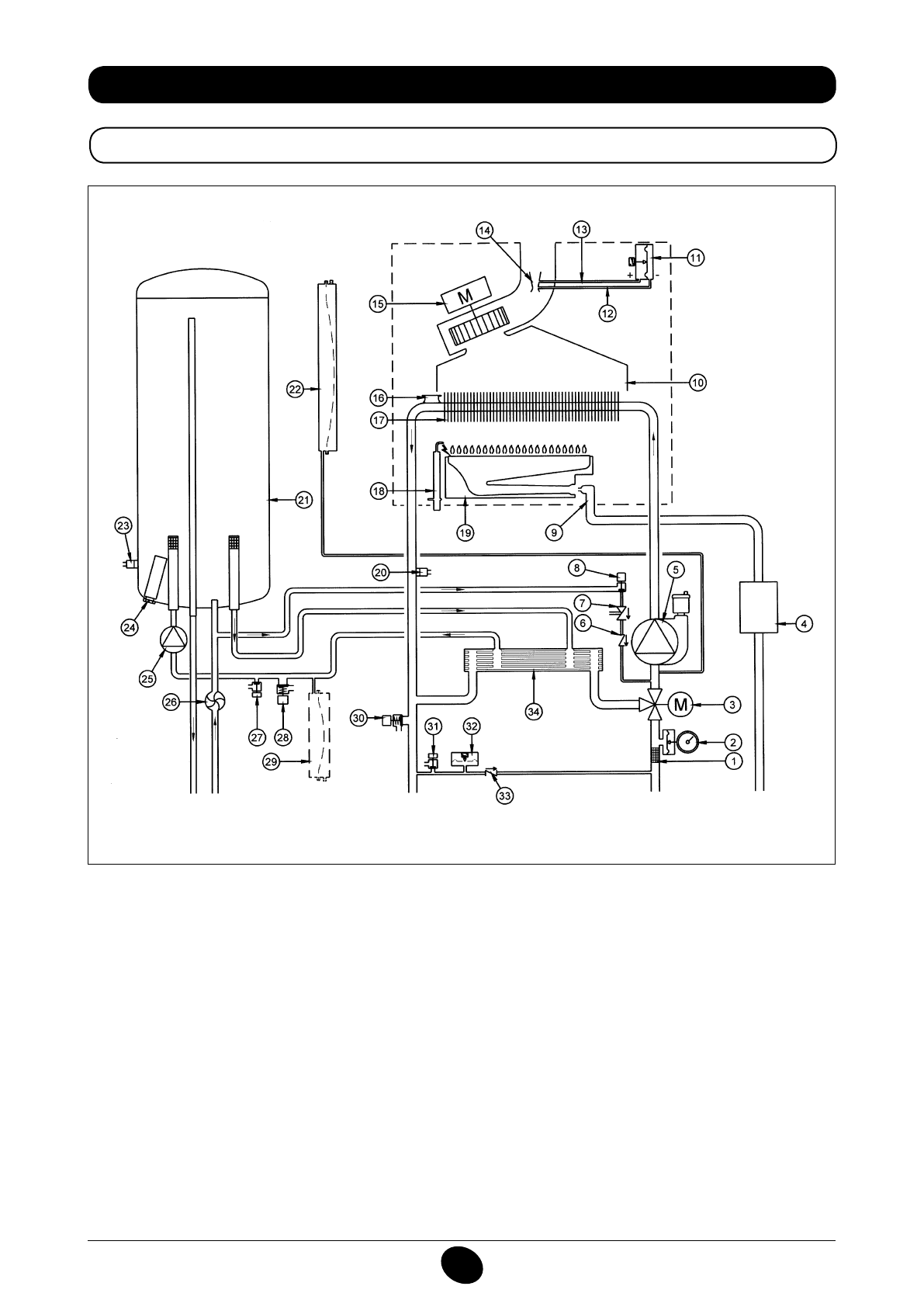

34. ФУНКЦИОНАЛЬНАЯ СХЕМА КОНТУРОВ

24 BIC FF

Рисунок 16

Подача

отопления

Выход

горячей

воды

Газ

Вход

горячей

воды

Возврат

отопления

Система обозначений:



1

  фильтр нагрева



2

  манометр



3

  приводной 3-ходовой клапан



4

  газовый клапан с газовой мембраной



5

  насос отопительного контура с дегазатором



6

  обратный клапан



7

  разъединитель



8

  кран подачи в котел



9

  газовая рампа с форсунками



10

  канал направления дымов



11

  реле давления воздуха



12

  отрицательная точка отбора давления



13

  положительная точка отбора давления



14

  вентури



15

  вентилятор



16

  предохранительный термостат



17

  теплообменник вода-дым



18

  электрод зажигания/детектор пламени



19

  горелка



20

  зонд NTC отопления



21

  бойлер



22

  расширительный бак контура отопления



23

  зонд NTC ГВС



24

  расходный анод



25

  насос контура ГВС



26

  датчик первоочередности ГВС



27

  кран для слива бойлера



28

  предохранительный клапан контура ГВС



29

  расширительный бак контура ГВС (принадлежность)



30

  предохранительный клапан котла



31

  кран слива котла



32

  гидравлическое реле давления



33

  стопорный клапан на автоматическом байпасе



34

  пластинчатый теплообменник

CG_2337 / 1104_0402
