155

71.06199.02 - PL

INSTRUKCJE PRZEZNACZONE DLA INSTALATORA

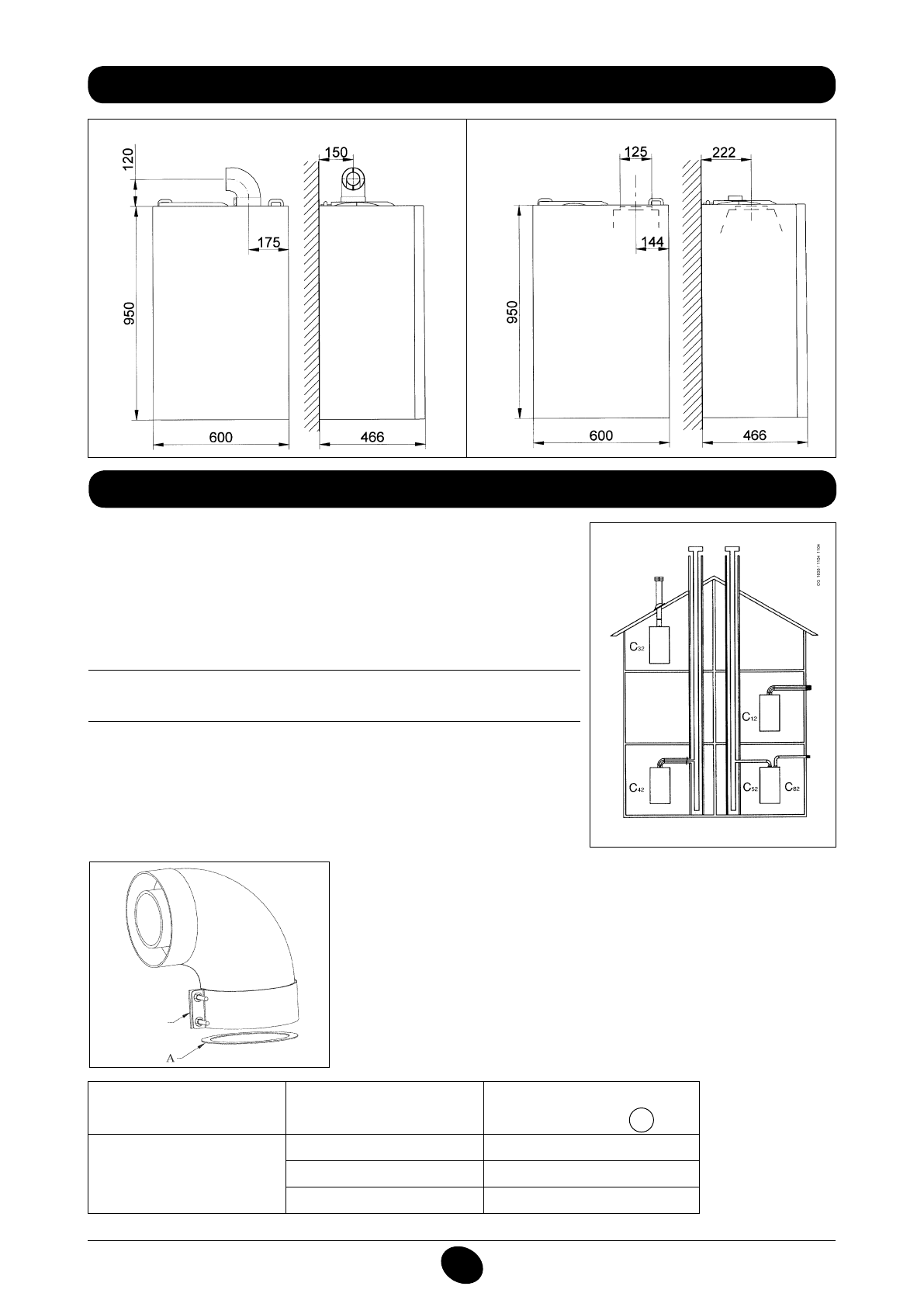

14. DIMENSIONI CALDAIA

15. WYMIARY KOTŁA

Rysunek 5

24 BIC FF

24 BIC

CG_1848 / 1104_0702

CG_1848 / 1104_0703

16. INSTALOWANIE PRZEWODÓW POWIETRZNO-SPALINOWYCH

W przypadku odprowadzania spalin na zewn

ątrz, przewód powietrzno-spalinowych

musi wystawać ze ściany na długość co najmniej 18 mm, aby umożliwić nałożenie alumi-
niowej rozety i jej zaplombowanie w celu nie dopuszczenia do przedostawania się wody.
Minimalny spadek na zewnątrz tych przewodów musi wynosić 1 cm na metr długości.

•   Wstawienie kolanka 90° zmniejsza długość całkowitą przewodu o 1 metr.

•   Wstawienie kolanka 45° zmniejsza długość całkowitą przewodu o 0.5 metra.

Pierwsze kolanko 90° nie jest brane pod uwagę w obliczeniu maksymalnej dostępnej

długości.

0805_2901 / C

G_2073

Rysunek 7

Połączenie

mocujące

Model kotła

Długość (m)

UŻYCIE KRYZY

NA WLOCIE

A

24 BIC FF

0,5

73

0,5 ÷ 2

80

2 ÷ 4

Nie

Model 24 BIC FF

Montaż kotła może być wykonany w łatwy i sprawny sposób dzięki akcesoriom, których
opis znajduje się poniżej.
Kocioł jest przystosowany przez producenta do podłączenia do przewodu powietrzno-
spalinowego typu współosiowego, pionowego lub poziomego. Dzięki dodatkowemu
wyposażeniu można używać również przewodów oddzielnych.

Do instalacji należy używać komponentów dostarczonych przez producenta!

OSTRZEŻENIE W celu zag warantowania maksy malnego bezpieczeństwa podczas
działania, konieczne jest, aby przewody wylotowe spalin były odpowiednio przymocowane
do ściany za pomocą specjalnych wsporników mocujących.

… PRZEWÓD POWIETRZNO-SPALINOWY WSPŁÓSIOWY (KONCENTRYCZNY)

Ten typ przewodu umożliwia odprowadzanie spalin i zasysanie powietrza do spalania
zarówno na zewnątrz budynku jak i w kanałach spalinowych  typu LAS.
Kolanko współosiowe 90° pozwala podłączyć kocioł do przewodów powietrzno-spalinowy-
ch w dowolnym kierunku dzięki możliwości obrotu o 360°. Może również być używane
jako kolanko uzupełniające w połączeniu z przewodem współosiowym lub kolankiem 45°.

Rysunek 6
