38

71.06199.02 - IT

ISTRUZIONI DESTINATE ALL’INSTALLATORE

NOTA PER IL VASO DI ESPANSIONE

La caldaia ha di serie un vaso di espansione della capacità di 7,5 litri con una pressione di precarica di 1 bar. Il volume di acqua
totale massimo dell’impianto è determinato secondo la pressione idrostatica e per una temperatura media dell’acqua di 80°C
(mandata: 95°C ritorno: 75°C).

Pressione idrostatica (m)

5

6

7

8

9

10

Volume massimo impianto (l)

138

131

119

107

97

87

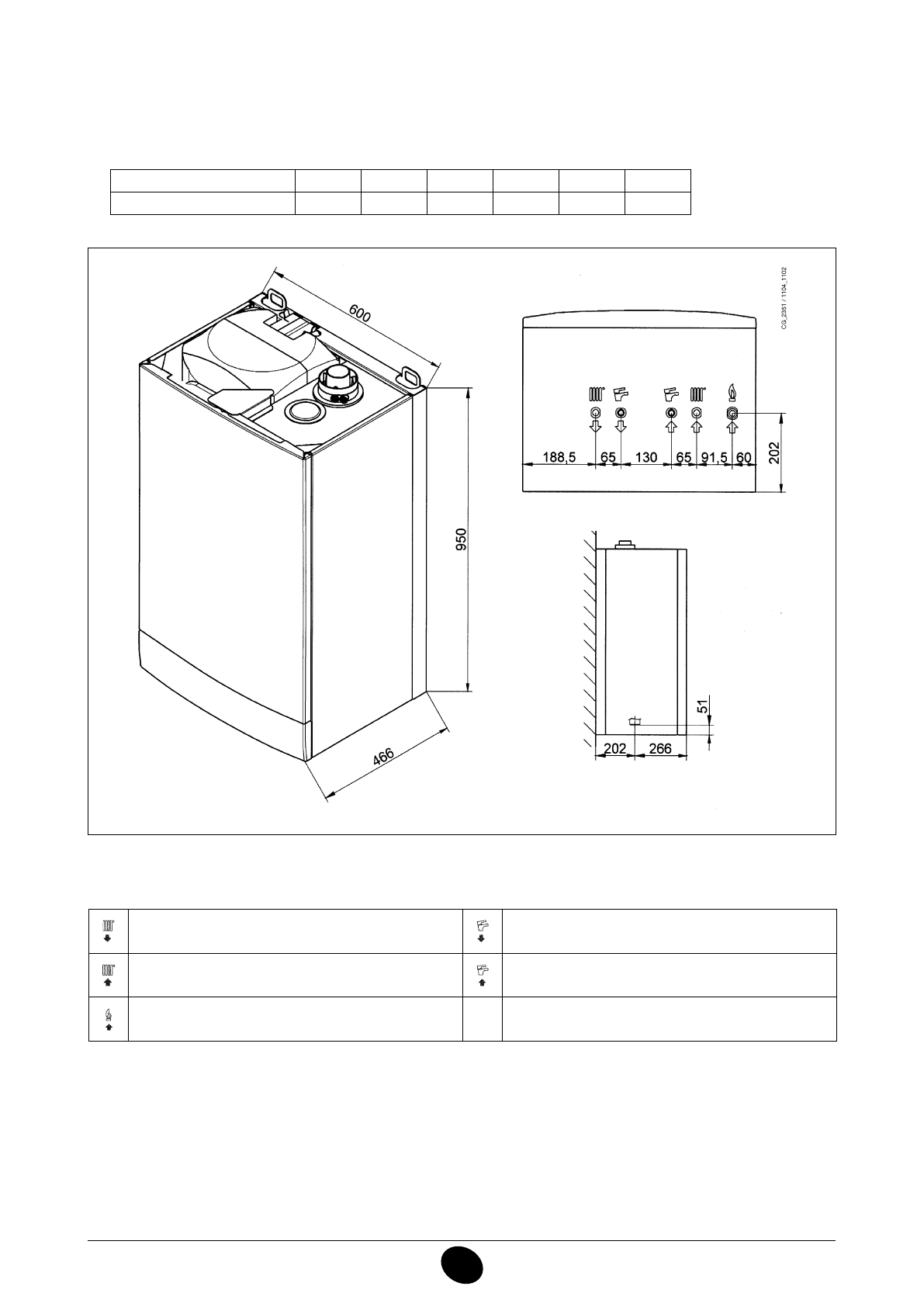

Figura 4

G”3/4 MANDATA RISCALDAMENTO

G”1/2 USCITA ACQUA CALDA SANITARIA

G”3/4 RITORNO RISCALDAMENTO

G”1/2 ENTRATA ACQUA FREDDA SANITARIA

G”3/4 ENTRATA GAS ALLA CALDAIA

AVVERTENZA

Serrare con cautela gli attacchi idrici ai nippli della caldaia (coppia massima di serraggio 30 Nm).
