ISTRUZIONI DESTINATE ALL’INSTALLATORE
17. ALLACCIAMENTO ELETTRICO
18. COLLEGAMENTO DEL TERMOSTATO AMBIENTE
(Vedere DPR 26 Agosto 1993 n° 412)
• accedere alla morsettiera di alimentazione (igura 9) come descritto al capitolo precedente;
• togliere il ponticello presente sui morsetti (1) e (2);
• introdurre il cavo a due ili attraverso il passacavo e collegarlo a questi due morsetti.
La sicurezza elettrica dell’apparecchio è raggiunta soltanto quando lo stesso è correttamente colle ga to ad un eficace
impianto di messa a terra, e se guito come previsto dalle vigenti Norme di sicu rezza sugli impianti (DM 22 gennaio 2008,
n.37).
La caldaia va collegata elettricamente ad una rete di alimentazione 230 V monofase + terra mediante il cavo a tre ili in
dotazione rispettando la polarità LINEA - NEUTRO.
L’allacciamento dev’essere effettuato tramite un interruttore bipolare con apertura dei contatti di almeno 3 mm.
In casi di sostituzione del cavo di alimentazione dev’essere utilizzato un cavo armonizzato “HAR H05 VV-F” 3x0,75 mm
2
con diametro massimo di 8 mm.
…Accesso alla morsettiera di alimentazione
• togliere tensione alla caldaia mediante l’interruttore bipolare;
• svitare le due viti di issaggio del pannello comandi alla caldaia;
• ruotare il pannello comandi;
• togliere il coperchio ed ac cedere alla zona collegamenti elettrici (igura 9).
Il fusibile, del tipo rapido da 2A, è incorporato nel la morsettiera di alimentazione (estrarre il por ta fu sibile colore nero per
il controllo e/o la sostituzione).
IMPORTANTE:
rispettare la polarità in alimentazione
L
(LINEA) -
N
(NEUTRO).
(L) =
Linea
(marrone)
(N) =
Neutro
(celeste)
=
Terra
(giallo-verde)
(1) (2) =
Contatto per termostato ambiente

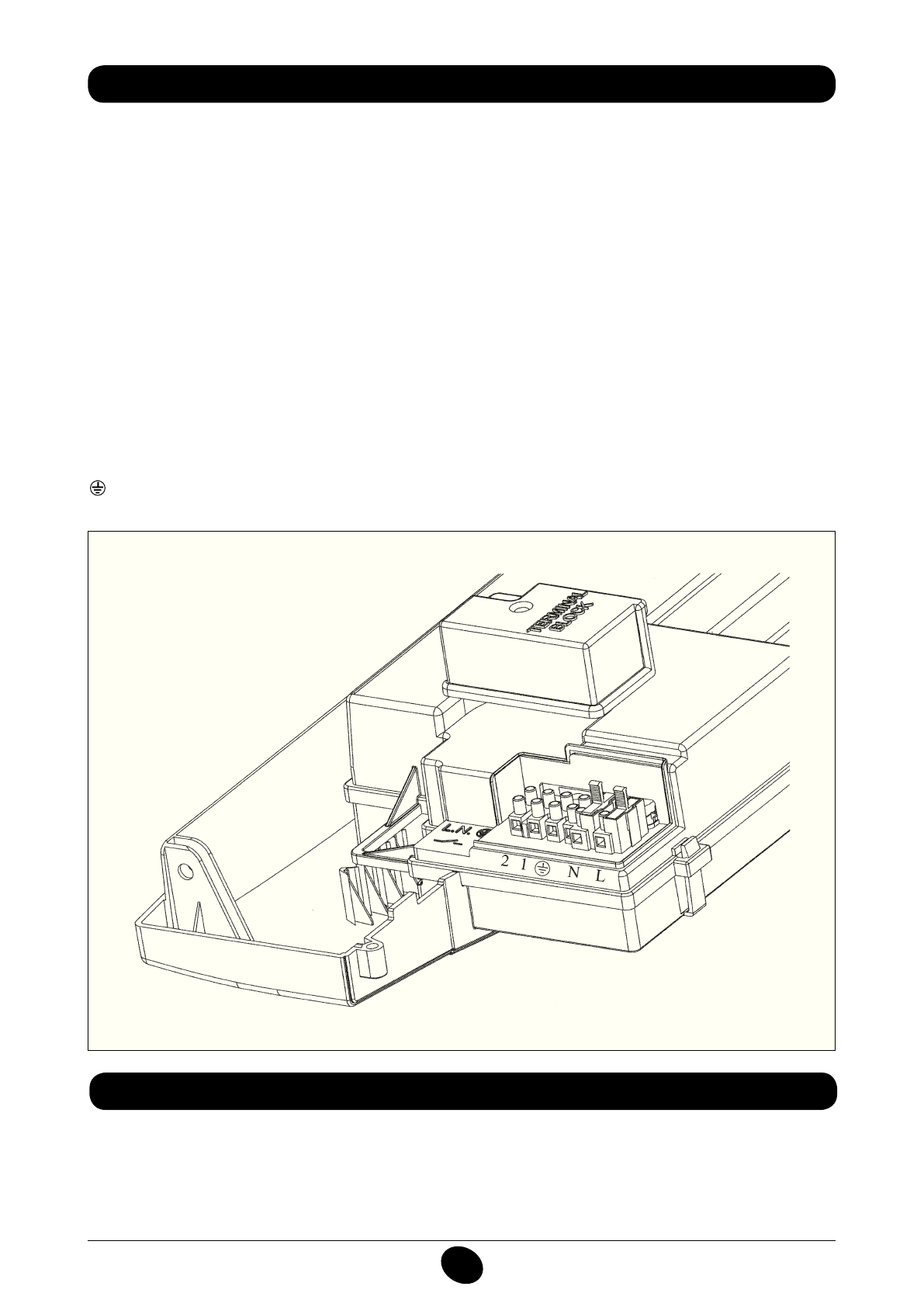

Figura 9
CG_1853 / 1103_2302
