ΟΔΗΓΙΕΣ ΓΙΑ ΤΟΝ ΕΓΚΑΤΑΣΤΑΤΗ

24 BIC

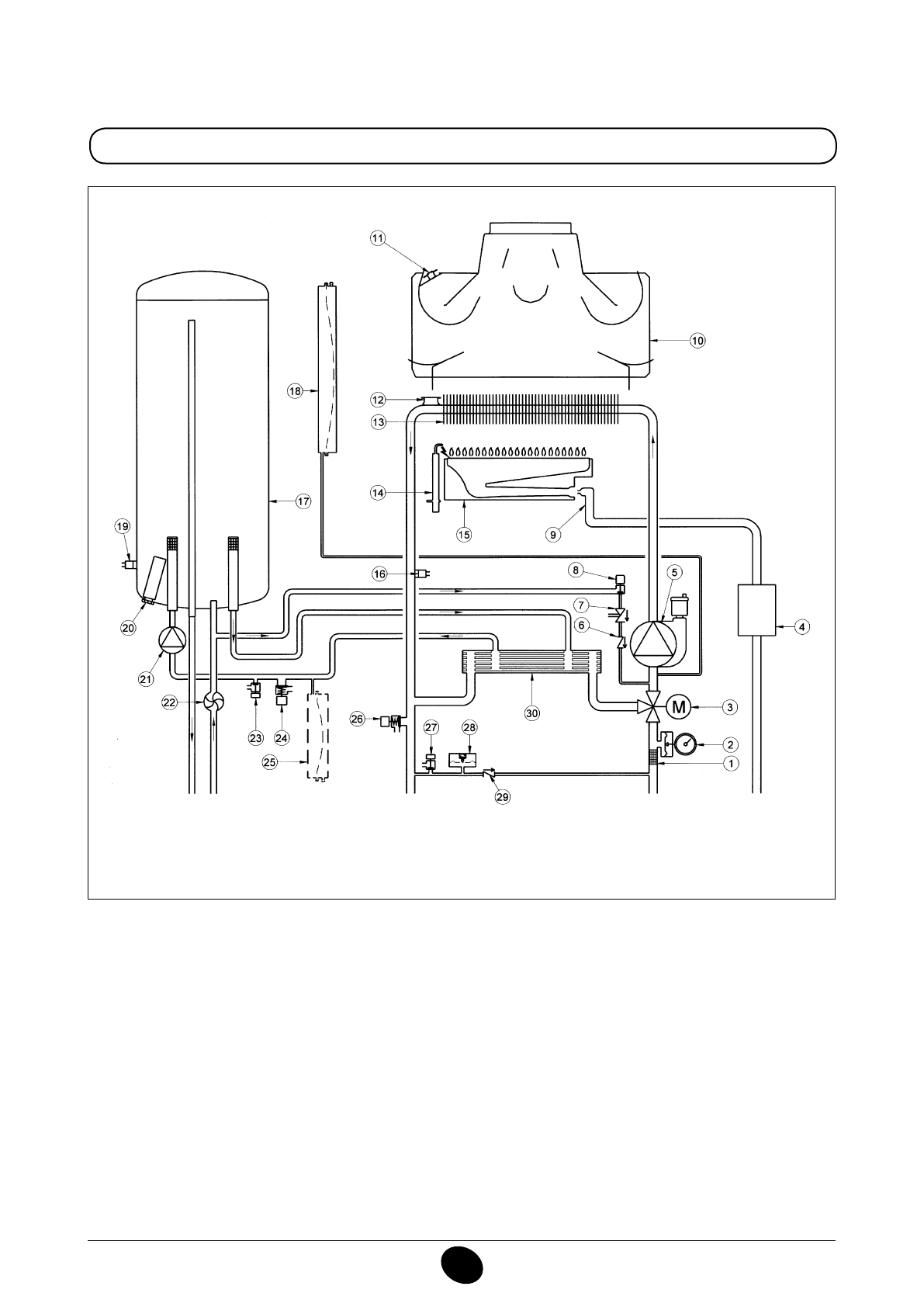

Εικόνα 17

παροχή

θέρμανσης

Έξοδος

νερού

οικιακής

χρήσης

Αέριο

Είσοδος

νερού

οικιακής

χρήσης

Επιστροφή
θέρμανσης

Υπόμνημα:

1

  φίλτρο θέρμανσης

2

  Μανόμετρο

3

  βαλβίδα τρίοδη μηχανοκίνητη

4

  Βαλβίδα αερίου με διάφραγμα αερίου

5

  αντλία κυκλώματος θέρμανσης με απαεριωτή

6

  Ανεπίστροφη βαλβίδα

7

  Αποζεύκτης

8

  στρόφιγγα εφοδιασμού λέβητα

9

  Ράμπα αερίου με ακροφύσια

10

  Συλλέκτης καπνών

11

  Θερμοστάτης καυσαερίων

12

  Θερμοστάτης ασφαλείας

13

  Εναλλάκτης νερού-καυσαερίων

14

  Ηλεκτρόδιο ανάφλεξης/ανίχνευσης φλόγας

15

  Καυστήρας

16

  Αισθητήρας NTC θέρμανσης

17

  μπόιλερ

18

  δοχείο εκτόνωσης κυκλώματος θέρμανσης

19

  Αισθητήρας NTC νερού οικιακής χρήσης

20

  θυσιαζόμενη άνοδος

21

  αντλία κυκλώματος νερού οικιακής χρήσης

22

  Αισθητήρας προτεραιότητας νερού οικιακής χρήσης

23

  στρόφιγγα εκκένωσης μπόιλερ

24

  βαλβίδα ασφαλείας κυκλώματος νερού οικιακής χρήσης

25

  δοχείο εκτόνωσης κυκλώματος νερού οικιακής χρήσης

(αξεσουάρ)

26

  βαλβίδα ασφαλείας λέβητα

27

  Στρόφιγγα αποστράγγισης λέβητα

28

  Υδραυλικός πρεσοστάτης

29

  Βαλβίδα συγκράτησης σε αυτόματο by-pass

30

  εναλλάκτης με πλάκες

CG_2338 / 1104_0403
