184

71.06199.02 - RO

INSTRUCŢIUNI DESTINATE INSTALATORULUI

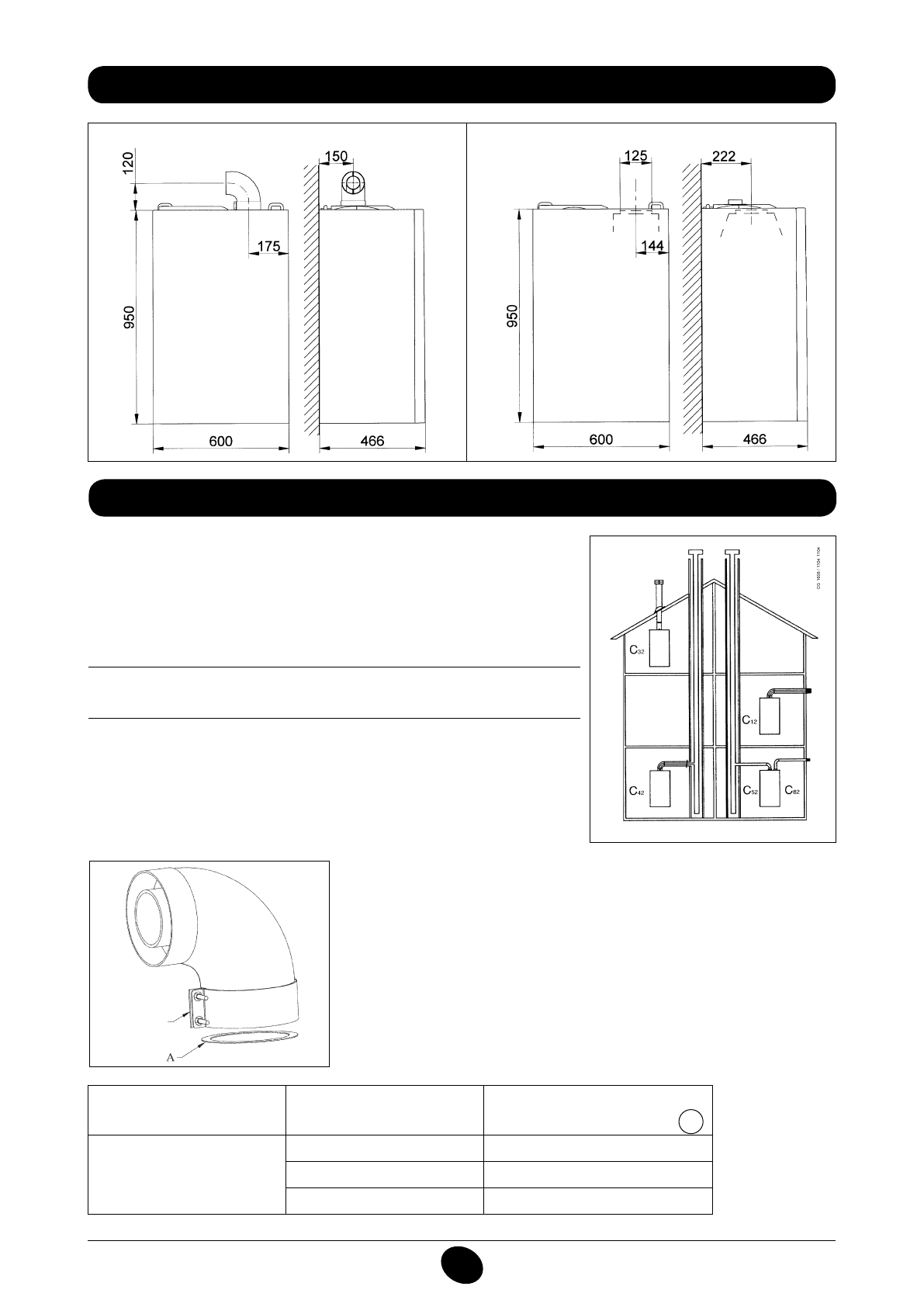

14. DIMENSIONI CALDAIA

15. DIMENSIUNILE CENTRALEI TERMICE

Figura 5

24 BIC FF

24 BIC

CG_1848 / 1104_0702

CG_1848 / 1104_0703

16. INSTALAREA CONDUCTELOR DE EVACUARE GAZE ARSE ŞI ADMISIE AER

În caz de evacuare la exterior, conducta de evacuare-admisie
trebuie să iasă din perete cu cel puţin 18 mm pentru a permite poziţionarea şi sigilarea
ţiglei de protecţie din aluminiu, în vederea evitării iniltraţiilor de apă.
Asiguraţi o pantă minimă, spre exterior, de 1 cm pentru iecare metru de lungime.

• Un cot de 90° reduce lungimea totală a conductei cu 1 metru.

• Un cot de 45° reduce lungimea totală a conductei cu 0,5 metri.

Primul cot de 90° nu este inclus în calculul lungimii maxime disponibile.

0805_2901 / C

G_2073

Figura 7

Manşon

de ixare

Model centrală

Lungime (m)

Utilizare DIAFRAGMĂ pe

CONDUCTA DE ADMISIE

A

24 BIC FF

0,5

73

0,5 ÷ 2

80

2 ÷ 4

Nu

Model 24 BIC FF

Vă garantăm o instalare uşoară şi lexibilă pentru centrala pe gaz cu ajutorul accesoriilor
furnizate (care sunt descrise mai jos). Centrala este proiectată pentru racordarea la un
sistem de conducte de evacuare gaze arse/admisie aer de tip coaxial, vertical sau orizontal.
Cu ajutorul unui kit separator se poate instala şi un sistem cu două conducte separate.

Utilizaţi pentru instalare numai accesoriile livrate de producător!

ATENŢIE:  Pentru  o  siguranţă  majoră  în  funcţionare  este  necesar  ca  conductele  de

evacuare a gazelor arse s

ă ie ixate bine pe perete cu ajutorul unor dispozitive de ixare

corespunzătoare

… CONDUCTĂ DE EVACUARE - ADMISIE COAXIALĂ (CONCENTRICĂ)

Acest tip de conductă permite evacuarea produselor de ardere şi admisia aerului de com-
bustie atât în exteriorul ediiciului, cât şi în hornurile de tip LAS.
Cotul coaxial de 90° permite racordarea centralei la conductele de evacuare şi admisie
indiferent de direcţie, deoarece poate i rotit la 360°. În plus, poate i utilizat şi ca un cot
suplimentar, alături de o conductă coaxială sau de un cot de 45°.

Figura 6
