244

РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА

71.06199.02 - RU

… СИСТЕМА ПРИТОКА ВОЗДУХА И ОТВОДА ПРОДУКТОВ СГОРАНИЯ ПО ДВУМ ОТДЕЛЬНЫМ ТРУБАМ

Этот тип установки позволяет отводить продукты сгорания, как через стену, так и в коллективный дымоход. Приток воздуха
для сгорания может осуществляться также с другой стороны, чем та, куда выходит дымоход.
Разделительный комплект состоит из дымоходного переходника (100/80) и переходника для воздуховода. Переходник для
воздуховода закрепите винтами с уплотнителями, вынутыми ранее из дымового колпака.

Колено 90° позволяет присоединять котел к дымоходу в любом направлении, поскольку оно может поворачиваться на 360°. Кроме
того, колено 90° может использоваться в качестве дополнительного в сочетании с дополнительной трубой или с коленом 45°.

•   Колено 90° сокращает максимально возможную длину труб на 0,5 м.

•    Колено 45° сокращает максимально возможную длину труб на 0,25 м.

Примечание: первое колено в 90° не учитывать при подсчете максимально допустимой длины.

Модель котла

(L1+L2)

Положение

регулятора

Содержание СО

2

,%

G20

G31

24 BIC FF

0 ÷ 20

1

6,1

8,7

20 ÷ 30

2

Регулировка проема в трубе забора воздуха

Данная настройка нужна для оптимизации производительности котла и параметров сгорания.

Муфту забора воздуха можно установить слева или справа от дымохода; ее можно поворачивать для регулировки потока возду

ха в зависимости от с уммарной длины воздуховода и дымохода.

Д л я  у м е н ь ш е н и я  п о т о к а  в о з д у х а п о в е р н и т е  м у ф т у  п р о т и в  ч а с о в о й стрелки, для увеличения потока
воздуха поворачивайте ее в обратную сторону.

Для оптима льной нас т р ойки  можно использ ов ать а на лиз атор пр од у ктов сгорания, измеряющий содержание СО

2

 в

продуктах сгорания при максимальной мощности. Если содержание СО

2

 низкое, подачу воздуха постепенно регулируют,

добиваясь содержания СО

2

, приведенного в таблице.

Д л я   п р а в и л ь н о г о   п о д к л ю ч е н и я и   и с п о л ь з о в а н и я   а н а л и з а т о р а воспользуйтесь прилагаемым к нем
у руководством.

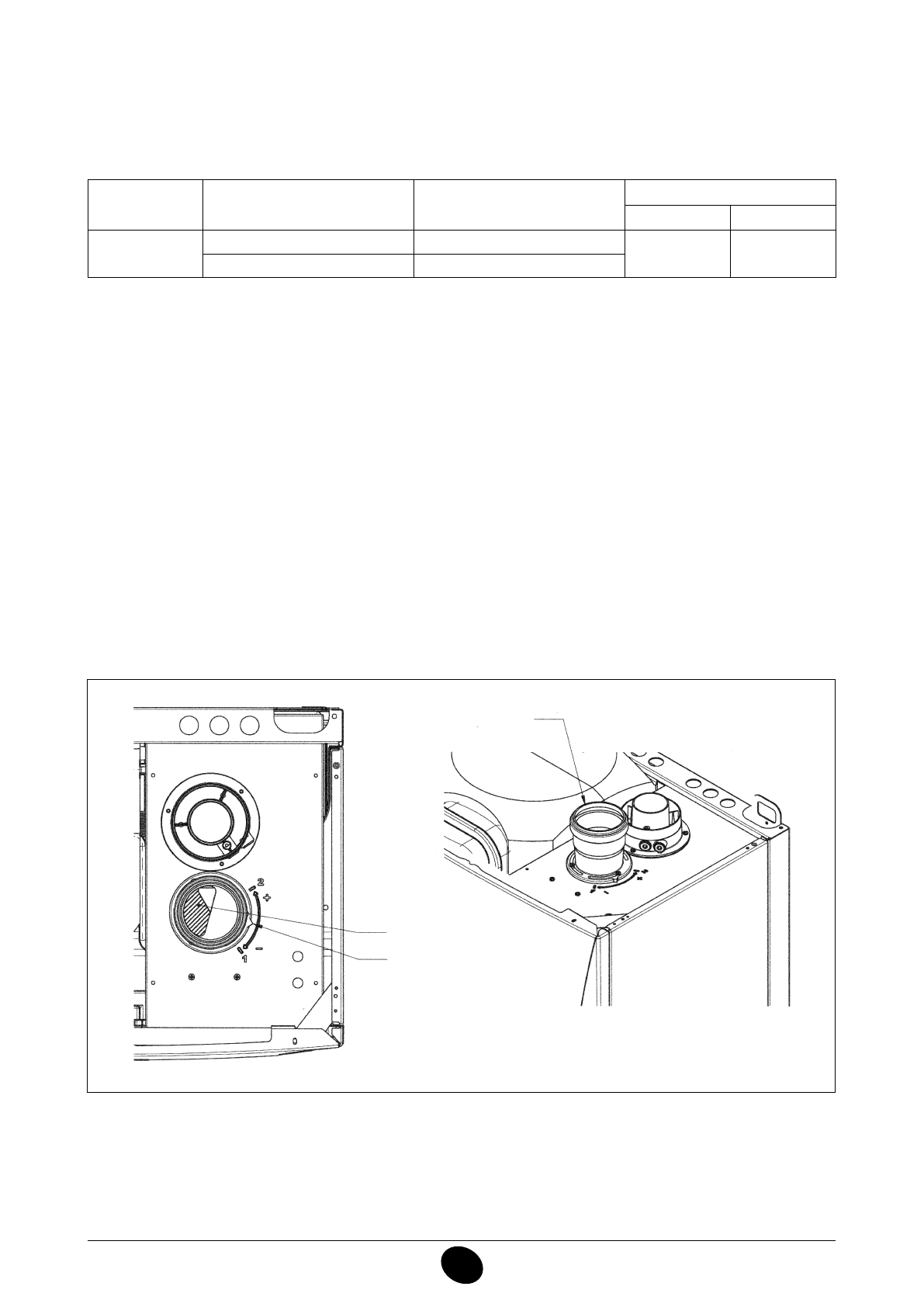

Рис.8

CG_1145 / 1104_0801

Соединитель всасывания

Открытие

Указатель
