РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА

71.06199.02 - RU

19. ПОРЯДОК ЗАМЕНЫ ГАЗА

Котел может быть переоборудован для работы на метане (G. 20) или сжиженном газе (G. 31) специалистами авторизованного
сервисного центра.

С этой целью необходимо последовательно выполнить следующие операции:

A)   замена форсунок главной горелки и газовой мембраны (там, где это предусмотрено);

В)   новая калибровка минимального и максимального значений регулятора давления.

A)   Замена форсунок

-     осторожно выньте главную горелку из гнезда;

-        замените форсунки главной горелки, при этом затягивайте их до упора для предотвращения утечек газа. Диаметр форсунок

приведен в таблице 2.

-     заменить газовую мембрану, находящуюся на газовом клапане (рисунок 10). Диаметр мембраны приведен в таблице 2.

Внимание:

 не требуется изменять параметр F02.

В)   Калибровка регулятора давления

-     подключите положительный вход дифференциального манометра, предпочтительно жидкостного, к точке измерения

давления (Pb) газового клапана (Рисунок 10). Подключите, только для моделей с закрытой камерой, отрицательный вход
этого же манометра к специальному тройнику “T”, позволяющему соединить между собой компенсационную точку котла,
компенсационную точку газового клапана (Pc) и сам манометр. (Равнозначное измерение можно выполнить, соединив

манометр с точкой давления (Pb) и без передней панели герметичной камеры);

Измерение давления на горелках, выполненное другими способами, отличающимися от описанных, может оказаться
неверным, поскольку не учитывает депрессию, создаваемую вентилятором в герметичной камере.

В1)   Регулирование на номинальную мощность:

-     открыть газовый кран и подготовить котел к зиме;

-     установить котел на максимальную мощность, действуя, как указано в главе 19.1;

-     снять крышку с модулятора;

-     отрегулировать латунный винт (а) до получения величины давления, указанной в таблице 1;

-     проверить, что динамическое давление подачи котла, измеренное в точке давления (Pa) газового клапана (Рисунок 10

правильное (37 мбар для пропана или 20 мбар для природного газа).

В2)   Регулирование на пониженную мощность:

-     отсоедините кабель питания модулятора и отвинтите винт (b) до получения значения давления, соответствующего

уменьшенной мощности (см. таб. 1);

-     вновь соедините кабель;

-     монтировать крышку модулятора и герметично ее закрыть;

B3)   Заключительные проверки

-     прикрепить дополнительную табличку, поставляемую в комплекте с набором, с указанным типом газа и сделанной

калибровкой.

ВНИМАНИЕ

В том случае, если давление подачи метана слишком низкое (ниже 17 мбар), следует снять газовую мембрану, монтированную
над газовым клапаном (рис. 10) и задать параметр F02=00 на электронной плате (§21).

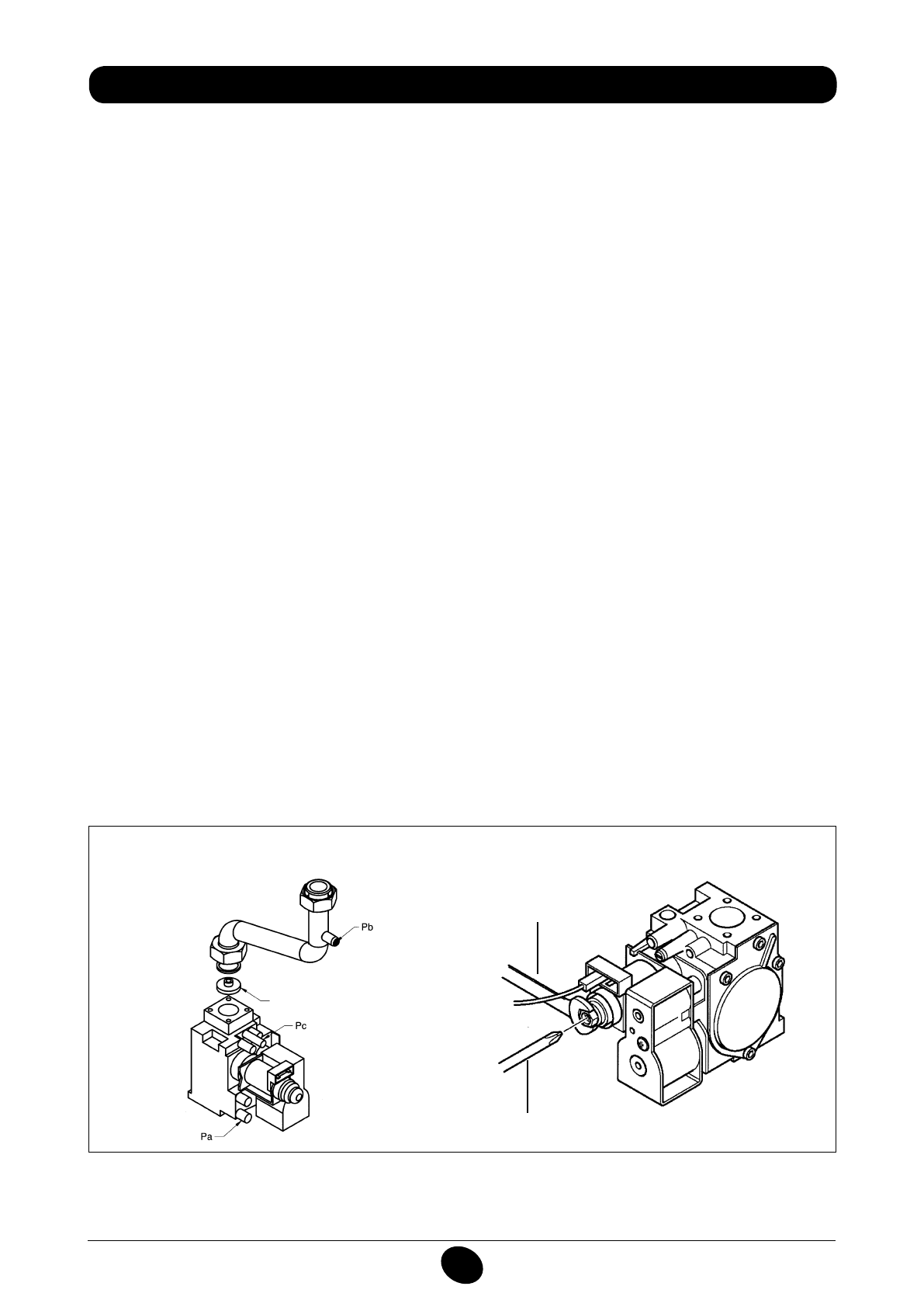

газовый клапан

мод. SIGMA 845

Рис. 10

b

a

0605_1502

мембрана газа

Рис. 11

CG_2347 / 1104_0406
