245

РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА

71.06199.02 - RU

16.5 ПРИМЕРЫ УСТАНОВКИ С ОТДЕЛЬНЫМИ ГОРИЗОНТАЛЬНЫМИ НАКОНЕЧНИКАМИ

ОБРАТИТЕ ВНИМАНИЕ!

Необходимо обеспечить горизонтальный наклон труб в наружную сторону не менее 1см на

каждый метр длины. При установке комплекта для сбора конденсата дренажная труба должна быть наклонена в сторону котлa.

Важно:

При расположении труб типа С52 наконечники для притока воздуха и выхода продуктов сгорания никогда не должны

находиться на противоположных сторонах здания. Общая длина труб притока воздуха не должна превышать 10 метров

При длине дымохода более 6 м комплект для сбора конденсата (поставляется дополнительно) должен монтироваться в
непосредственной близости от котла.

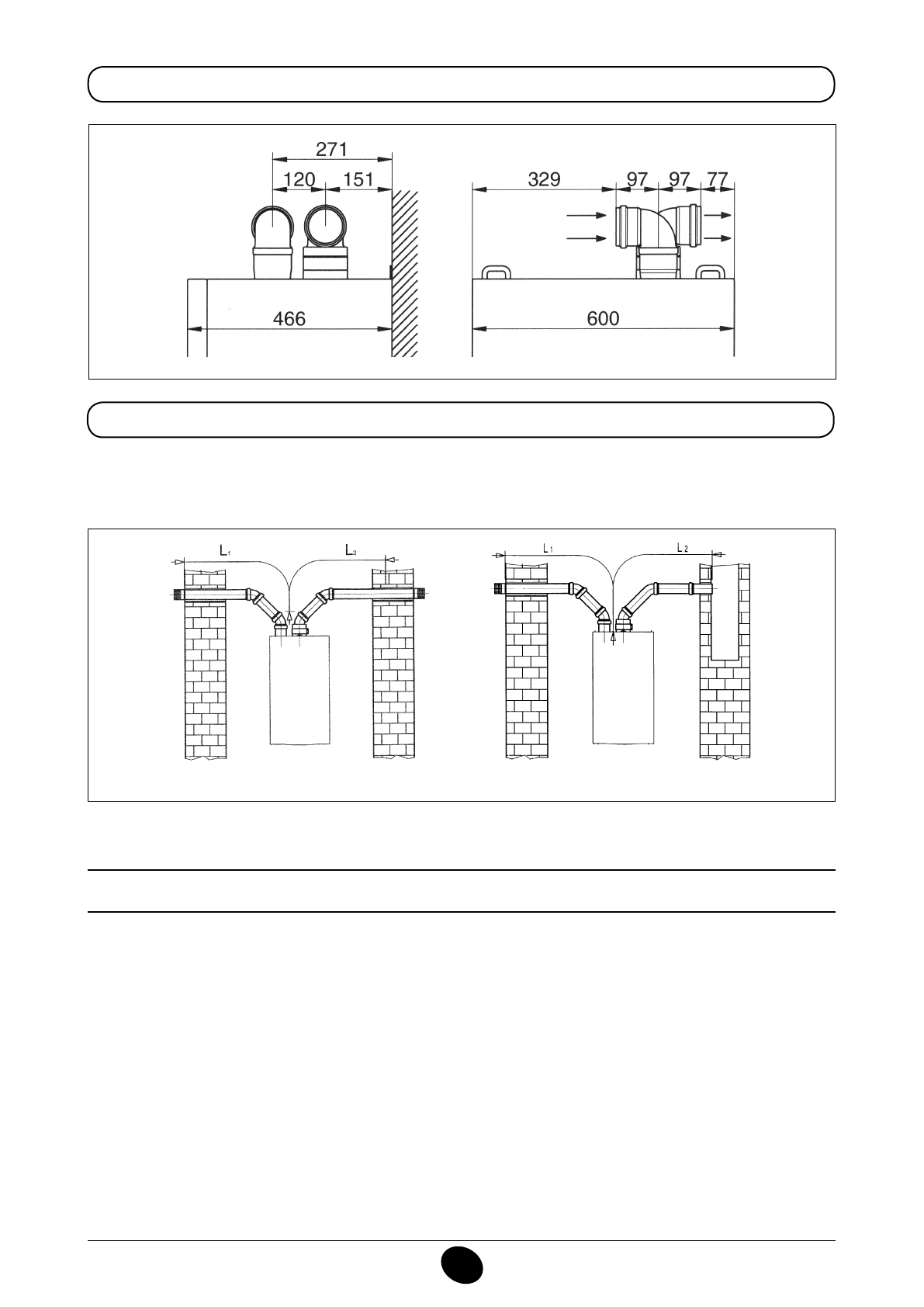

16.4 ГАБАРИТНЫЕ РАЗМЕРЫ СИСТЕМЫ ПРИТОКА ВОЗДУХА И ОТВОДА ПРОДУКТОВ СГОРАНИЯ ПО ДВУМ ОТДЕЛЬНЫМ ТРУБАМ

L max = 10 m

(L1 + L2) max = 30 m

1010_0102/CG1643

CG_1643_FR / 1010_0101

Обратите внимание!

При установке дымохода убедитесь, что труба хорошо изолирована (напр., стекловолокном) в

месте прохода трубы сквозь стену здания.
Подробные инструкции об установке труб смотри в руководствах, прилагаемых к комплектам.

CG_2344 / 1103_3002
