71.06199.02 - PL
INSTRUKCJE PRZEZNACZONE DLA INSTALATORA
19. SPOSÓB ZMIANY RODZAJU GAZU
Ko
cioł może być przystosowany do użytku z gazem GZ-50, GZ-41,5, GZ-35 oraz gazem płynnym. Przezbrojenia dokonuje autoryzowany
Instalator lub Serwis Techniczny
Należy wykonać poniższe czynności w podanej kolejności:
A) wymiana dysz głównego palnika i kryzy gazu (tam, gdzie przewidziano); B) nowe max i min ustawienie regulatora ciśnienia.
A) Wymiana dysz
• ostrożnie wykręcić główny palnik z gniazda;
• wymienić dysze palnika, pamiętać, aby je dokładnie docisnąć dla zapewnienia szczelności. Średnica dysz jest podana w tabeli 2.
• wymienić przeponę gazu umieszczoną na zaworze gazu (rysunek 10). średnica przepony jest podana w tabeli 2.
Uwaga:
nie jest konieczna modyikacja parametru F02.
B) Ustawienie regulatora ciśnienia
• podłączyć króciec dodatni manometru różnicowego do króćca pomiarowego zaworu gazowego (
Pb
) – rys.10. W przypadku kotłów
z zamkniętą komorą spalania drugi króciec manometru podłaczyć do króćca pomiarowego zaworu gazowego (
Pc
) i za pomocą
rozgałęźnika do króćca pomiarowego komory spalania. W przypadku rozszczelnienia komory spalania monometr można podłączyć
tylko do króćców pomiarowych
Pb
i
Pc
.
Pomiar ciśnienia w palnikach wykonywany w sposób odmienny od tych opisanych może okazać się nieprawdziwy ponieważ nie
obejmowałby podciśnienia wytworzonego przez wentylator w szczelnej komorze.
B1) Regulacja mocy znamionowej:
• otworzyć kurek gazu i ustawić kocioł na Zima;
• doprowadzić kocioł do maksymalnej mocy, postępując w sposób opisany w rozdziale 19.1;
• ściągnąć pokrywkę modulatora;
• wyregulować mosiężną śrubę (a) aż do uzyskania wartości ciśnienia wskazanych w tabeli 1;
• sprawdzić czy ciśnienie dynamiczne zasilania kotła, mierzone w gnieździe ciśnienia (Pa) zaworu gazu (rysunek 10) jest prawidłowe
(37 mbar dla gazu propan lub 20 mbar dla gazu ziemnego).
B2) Regulacja mocy zredukowanej:
• odłączyć przewód zasilający modulatora i odkręcać śrubę (b) aż do osiągnięcia wartości ciśnienia odpowiadającej mocy zredukowanej
(patrz tabela 1);
• z powrotem podłączyć przewód;
• założyć pokrywkę modulatora i zaplombować.
B3) Kontrole końcowe
• założyć dodatkową tabliczkę, w wyposażeniu zmiany gazu, z podanym typem gazu oraz wykonaną kalibracją.
UWAGA
W przypadku, gdy ciśnienie zasilania metanu jest za niskie (mniej niż 17 mbar) usunąć przeponę gazu zamontowaną nad zaworem gazu
(rys. 10) i ustawić parametr
F02=00
karty elektronicznej (§ 21).

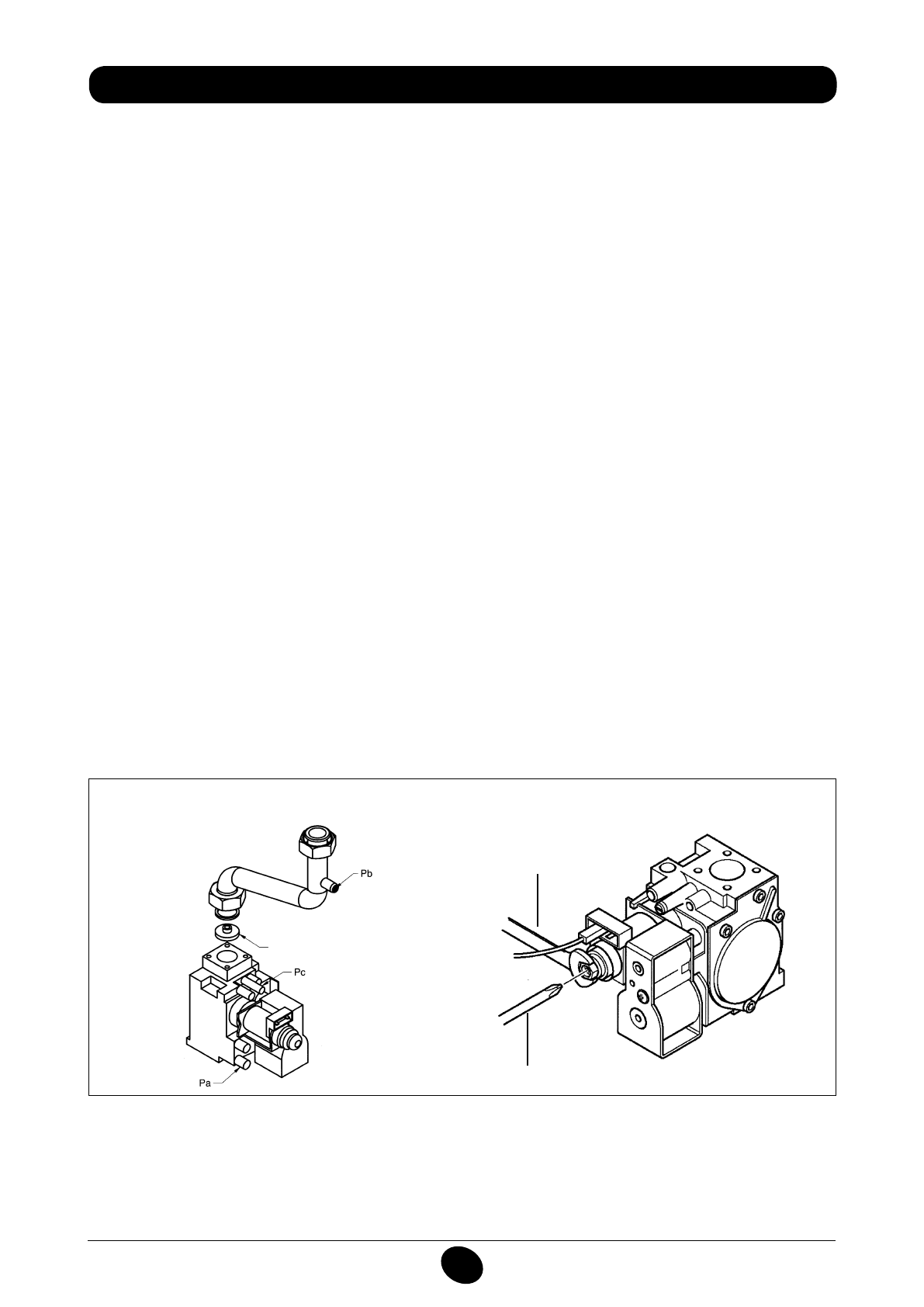

Rysunek 10
zawór gazu mod.
SIGMA 845
b
a
0605_1502
Rysunek 11
przepona gazu
CG_2347 / 1104_0406
