125

71.06199.02 - BG

ИНСТРУКЦИИ ЗА ИНСТАЛАТОРА

БЕЛЕЖКА ЗА РАЗШИРИТЕЛНИЯ СЪД

Котелът е снабден фабрично с разширителен съд с вместимост 7,5 литра и предварително налягане 1 бар. Максималният обем на
водата на инсталацията зависи от хидростатичното налягане и от средната температура от 80°C (изходна: 95°C входна: 75°C).

Хидростатично налягане (m)

5

6

7

8

9

10

Максимален обем на инсталацията (l)

138

131

119

107

97

87

G”3/4 ПОДАВАНЕ КЪМ ОИ

G”1/2 ИЗХОД НА Б.Т.В.

G”3/4 ВРЪЩАНЕ ОТ ОИ

G”1/2 ВХОД СТУДЕНА ВОДА

G”3/4 ВХОД НА ГАЗ В КОТЕЛА

ВНИМАНИЕ

Закрепете добре хидравличните връзки към нипелите на котела (максимална сила на завъртане 30 Nm).

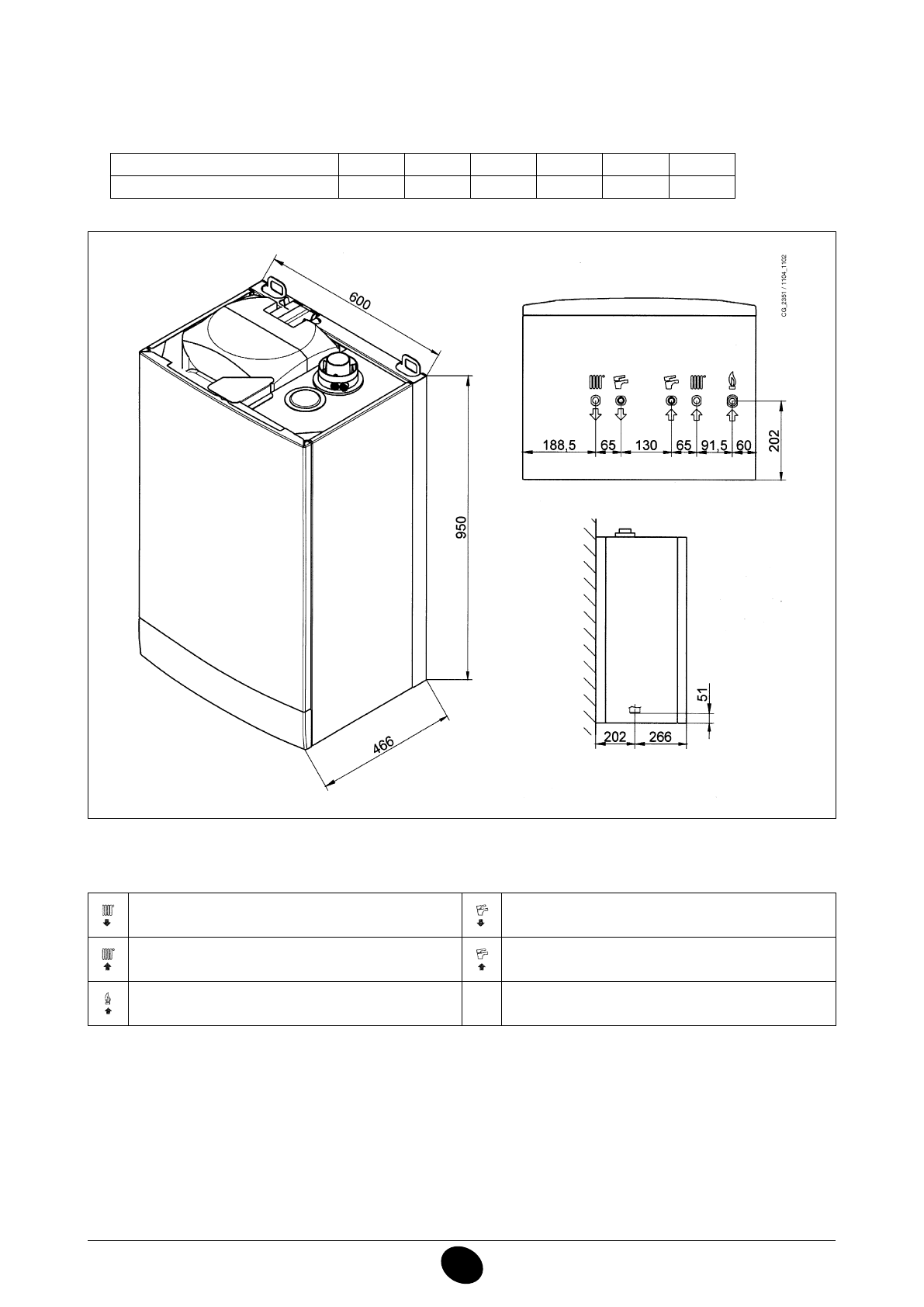

Фигура  4
