22
INSTRUCTIONS DESTINÉES À L’INSTALLATEUR
71.06199.02 - FR
Pour assurer une eficacité optimale à la chaudière, il faut effectuer les contrôles suivants une fois par an :
• contrôle de l’aspect et de l’étanchéité des joints du circuit de gaz et du circuit de combustion ;
• contrôle de l’état et de la position des électrodes d’allumage et de détection de lamme ;
• contrôle de l’état du brûleur et de sa ixation ;
• contrôle de la présence d’éventuelles impuretés à l’intérieur de la chambre de combustion.
Pour ce faire, utiliser un aspirateur ;
• contrôle de l’étalonnage correct de la vanne gaz ;
• contrôle de la pression de l’installation de chauffage ;
• contrôle de la pression du vase d’expansion ;
• contrôle du bon fonctionnement du ventilateur ;
• contrôle de la présence d’éventuelles obstructions dans les conduits d’évacuation et d’aspiration ;
• contrôle de l’anode ballon.
RECOMMANDATIONS
Avant d’effectuer toute opération, couper l’alimentation électrique à la chaudière.
Une fois les opérations d’entretien terminées, remettre les boutons et/ou les paramètres de fonctionnement de la
chaudière dans les positions d’origine.
28. ENTRETIEN ANNUEL
Vidange du circuit de la chaudière
La vidange de la chaudière peut être effectuée à l’aide du robinet situé sur la traverse porte-raccords (fournie en acces-
soire) ou directement depuis le robinet situé dans le groupe hydraulique. Le robinet pour le tuyau est situé sur le fond.

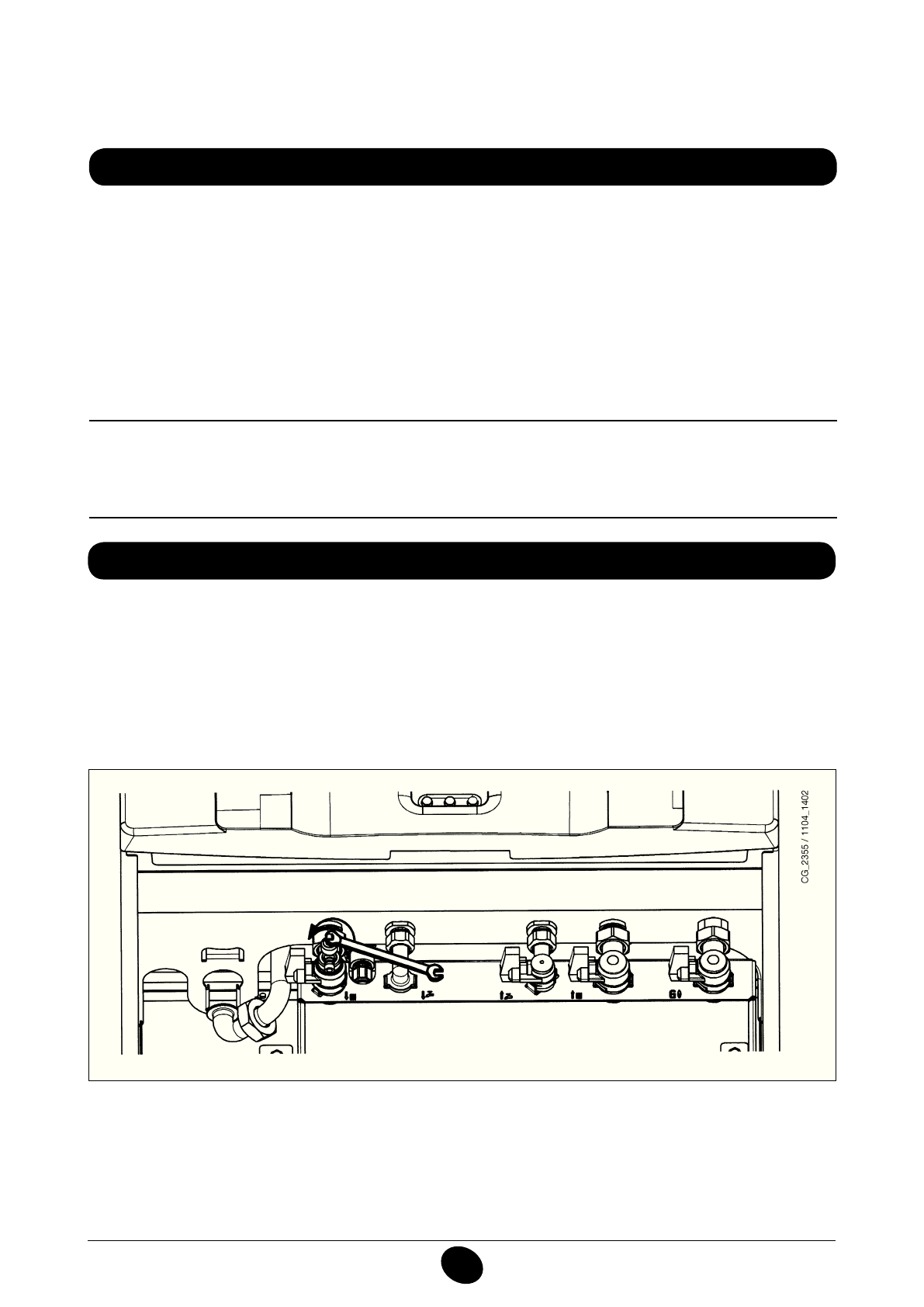

Pour vider la chaudière avec le robinet installé sur la traverse porte-raccords, procéder de la façon suivante (ig. 14a) :
- fermer les robinets d’arrêt de la chaudière ;
- en utilisant une clé de 5 mm, ouvrir le robinet de vidange situé sur le corps vanne du départ chauffage ;
- vider la chaudière ;
- en utilisant une clé de 5 mm, fermer le robinet de vidange.
29. VIDANGE DU CIRCUIT DE LA CHAUDIÈRE ET DU BALLON
Pour vider la chaudière avec le robinet pour tuyau situé sur le fond de la chaudière, procéder de la façon suivante (ig. 14b) :
- fermer les robinets d’arrêt de la chaudière ;
- en utilisant une clé six pans mâle de 8 mm, ouvrir le robinet pour tuyau ;
- vider la chaudière ;
- en utilisant une clé six pans mâle de 8 mm, fermer le robinet pour tuyau.
Figure 14a
RECOMMANDATIONS
Pour garantir le bon fonctionnement du vase d’expansion, la pression de l’arrivée de l’eau doit être inférieure à 4 bar. Si
tel n’est pas le cas, prévoir l’installation d’un réducteur de pression. Le réducteur de pression doit être réglé de manière
à fournir une pression d’alimentation de l’eau inférieure à 4 bar.
