INSTRUCTIONS DESTINÉES À L’INSTALLATEUR

71.06199.02 - FR

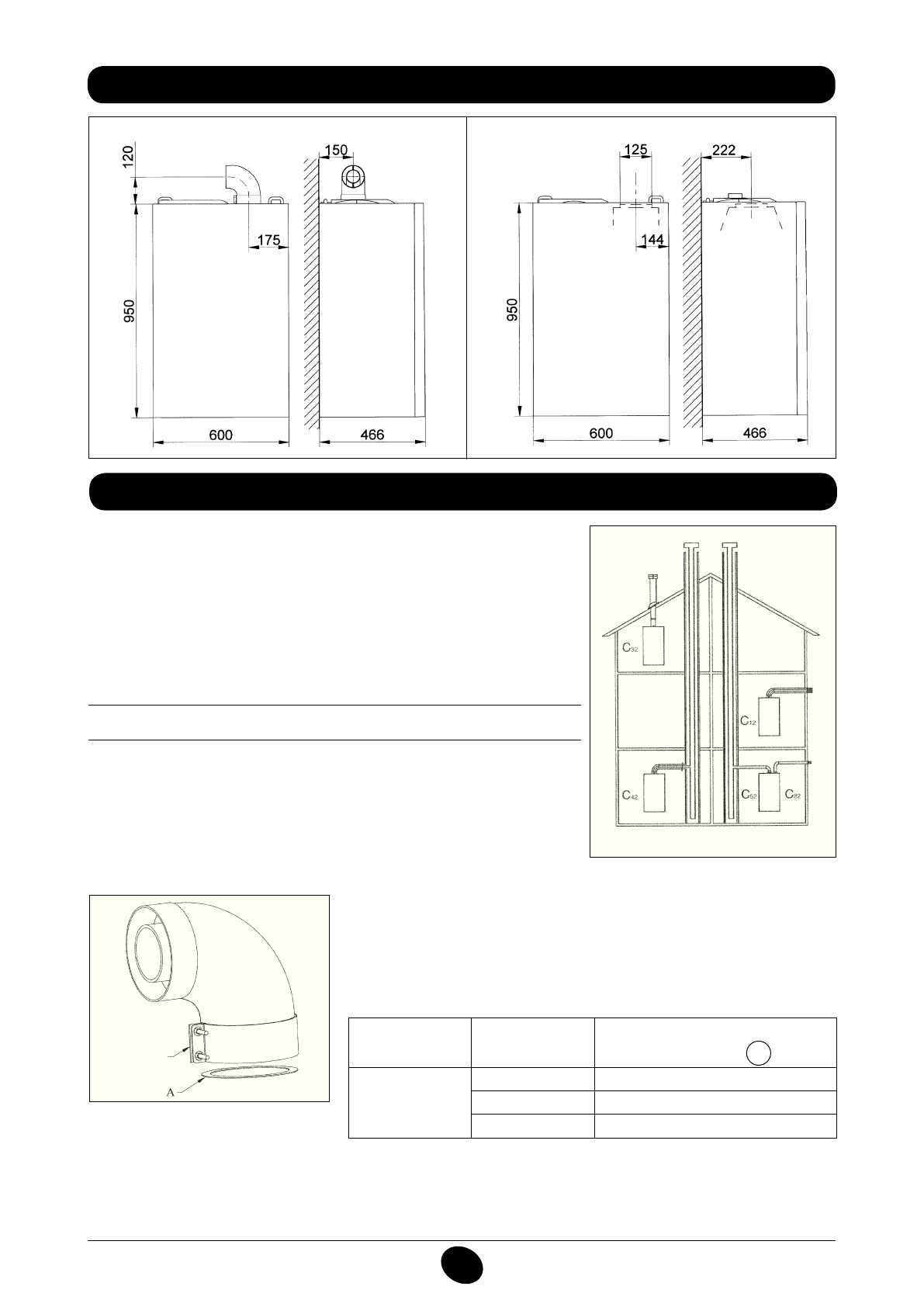

15. DIMENSIONS DE LA CHAUDIÈRE

Figure 5

24 BIC FF

24 BIC

CG_1848 / 1104_0702

16. INSTALLATION DES CONDUITS D’ÉVACUATION - ASPIRATION

Modèles 24

BIC FF

Les accessoires fournis permettent d’installer facilement de différentes manières
le conduit montant de ventilation forcée de la chaudière à gaz (voir ci-après). La
chaudière est spéciiquement conçue pour être raccordée à un conduit d’alimen-
tation en air et d’évacuation des gaz brûlés de type coaxial à terminal vertical ou
horizontal. Il est également possible d’utiliser des conduits séparés en utilisant
un séparateur de lux.

N’utiliser que les accessoires d’installation fournis par le fabricant.

AVERTISSEMENT : pour garantir la sécurité du fonctionnement, s’assurer
que les conduits sont solidement fixés au mur au moyen de brides adaptées.

… CONDUIT D’ÉVACUATION – ASPIRATION (CONCENTRIQUE)

Ce type de conduit concentrique permet d’évacuer les gaz brûlés vers l’extérieur
et d’alimenter la chaudière en air comburant.
Le coude coaxial à 90° peut pivoter à 360° et permet de connecter la chaudière
au conduit d’aspiration-évacuation dans toutes les directions. Il peut en outre
être utilisé en tant que coude supplémentaire en association avec un conduit
coaxial ou un coude à  45°.

Figure 6

CG_1638 / 1010_2601

L’extrémité du conduit ressort à l’extérieur du bâtiment et doit dépasser la
maçonnerie pour permettre l’installation de la rosace en aluminium et de son
scellement et éviter toute iniltration d’eau. La pente minimum vers l’extérieur
de ces conduits doit être de 1 cm par mètre de longueur.

Le premier coude à 90° n’est pas pris en compte pour le calcul de la lon-

gueur maximum disponible.

Figure 7

0805_2901 / C

G_2073

Connecteur

Modèle de

chaudière

Longueur en

mètres

Utilisation d’un DIAPHRAGME

sur l’ASPIRATION

A

   (mm)

24 BIC FF

0,5

73

0,5 à 2

80

2 à 4

NON

CG_1848 / 1104_0703
