171

71.06199.02 - PL

INSTRUKCJE PRZEZNACZONE DLA INSTALATORA

24 BIC

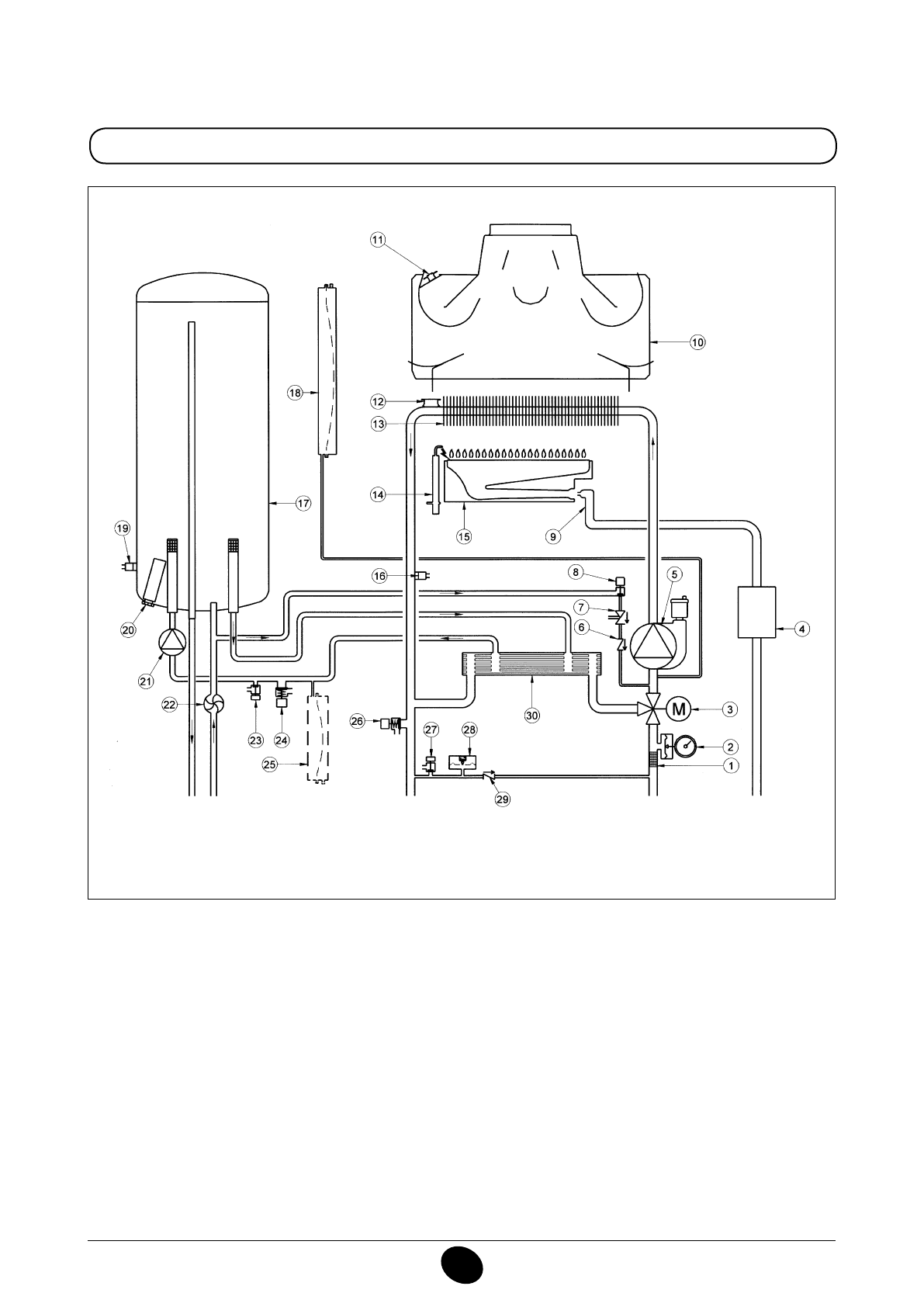

Rysunek 17

Doprowadzenie

obiegu c.o.

Wylot

obiegu

c.w.u.

Gaz

Wlot

obiegu

c.w.u.

Powrót obiegu

c.o.

Legenda:

1

iltr c.o.

2

manometr

3

zawór 3-drożny zmotoryzowany

4

zawór gazu z przeponą gazu

5

pompa c.o. z odgazowywaczem

6

zawór zwrotny

7

urządzenie rozłączające

8

kurek wlotowy kotła

9

rampa gazu z dyszami

10

przenośnik dymów

11

termostat dymów

12

termostat bezpieczeństwa

13

wymiennik woda - dym

14

elektroda zapłonu/wykrywania płomienia

15

palnik

16

sonda NTC obiegu c.o.

17

bojler

18

zbiornik wyrównawczy obiegu c.o.

19

sonda NTC obiegu c.w.u.

20

anoda

21

pompa c.w.u.

22

czujnik c.w.u.

23

kurek spustowy bojlera

24

zawór bezpieczeństwa c.w.u.

25

zbiornik wyrównawczy c.w.u. (akcesorium)

26

zawór bezpieczeństwa kotła

27

kurek spustowy kotła

28

presostat hydrauliczny

29

zawór uzupełniający na automatycznym by-pass

30

wymiennik płytkowy

CG_2338 / 1104_0403
