271

安装维修保护说明

71.06199.02 - CN

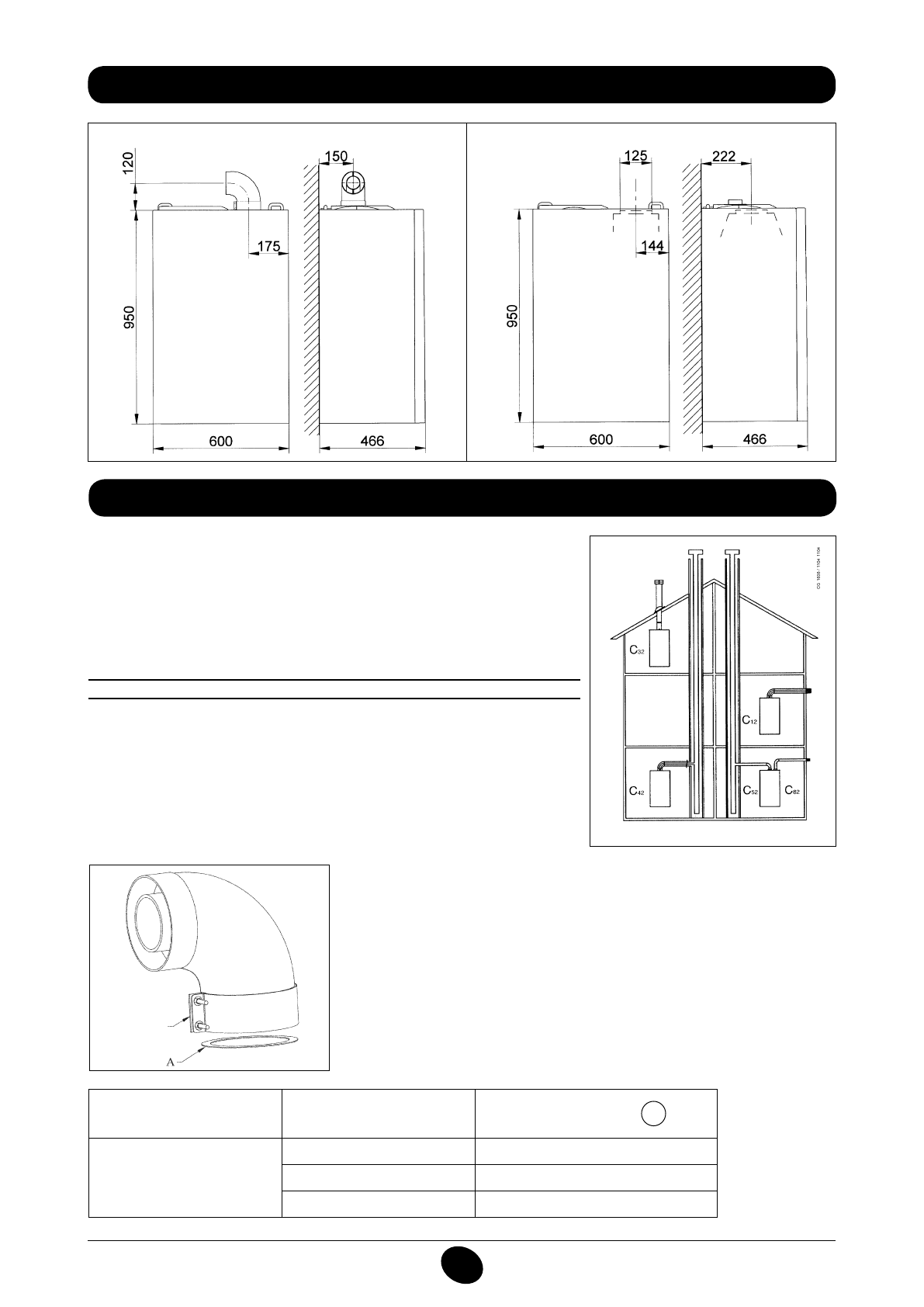

15. 锅炉尺寸

图 5

24 BIC FF

24 BIC

CG_1848 / 1104_0702

CG_1848 / 1104_0703

16. 进气-排气管的安装

如果是向建筑物外排气，排气-进气管应伸出墙外至少18mm，便于安放

铝盖以及密封圈，避免渗水。

管子伸向墙外的最小坡度应为每米长度1cm。

•

使用一个90度的管子可以减少整个管道1m的长度

•

使用一个45度的管子可以减少整个管道0.5m的长度

第一个90度的角不计算在最大管道长度内。

0805_2901 / C

G_2073

图 7

固定接口

锅炉型号

长度 (m)

进气隔片的使用

A

24 BIC FF

0,5

73

0,5 ÷ 2

80

2 ÷ 4

不

型号 24 BIC FF

我们所提供的配件可以帮助更加简单而灵活地安装锅炉，后面将会对配

件进行详细介绍。

该锅炉可以连接同轴、垂直或水平安装的进气-排气管。  通过使用分离

器，还可以将进气管和排气管进行分离。

安装锅炉时必须使用锅炉厂家提供的配件。

警告： 为保证尽可能安全使用该设备，必须用固定架将排气管良好地固定在墙上.

… 同轴（同心）排气-进气管

这种类型的管子可以从建筑物外部和LAS类型的烟囱中，进行燃气的排气

和阻燃空气的进气

90度的同轴角可以进行360度的旋转，所以排气-进气管能够从任何方向连

接锅炉。 这个同轴角还可以作为另一个同轴角的补角或者45度管的补角。

图 6
