161

71.06199.02 - PL

INSTRUKCJE PRZEZNACZONE DLA INSTALATORA

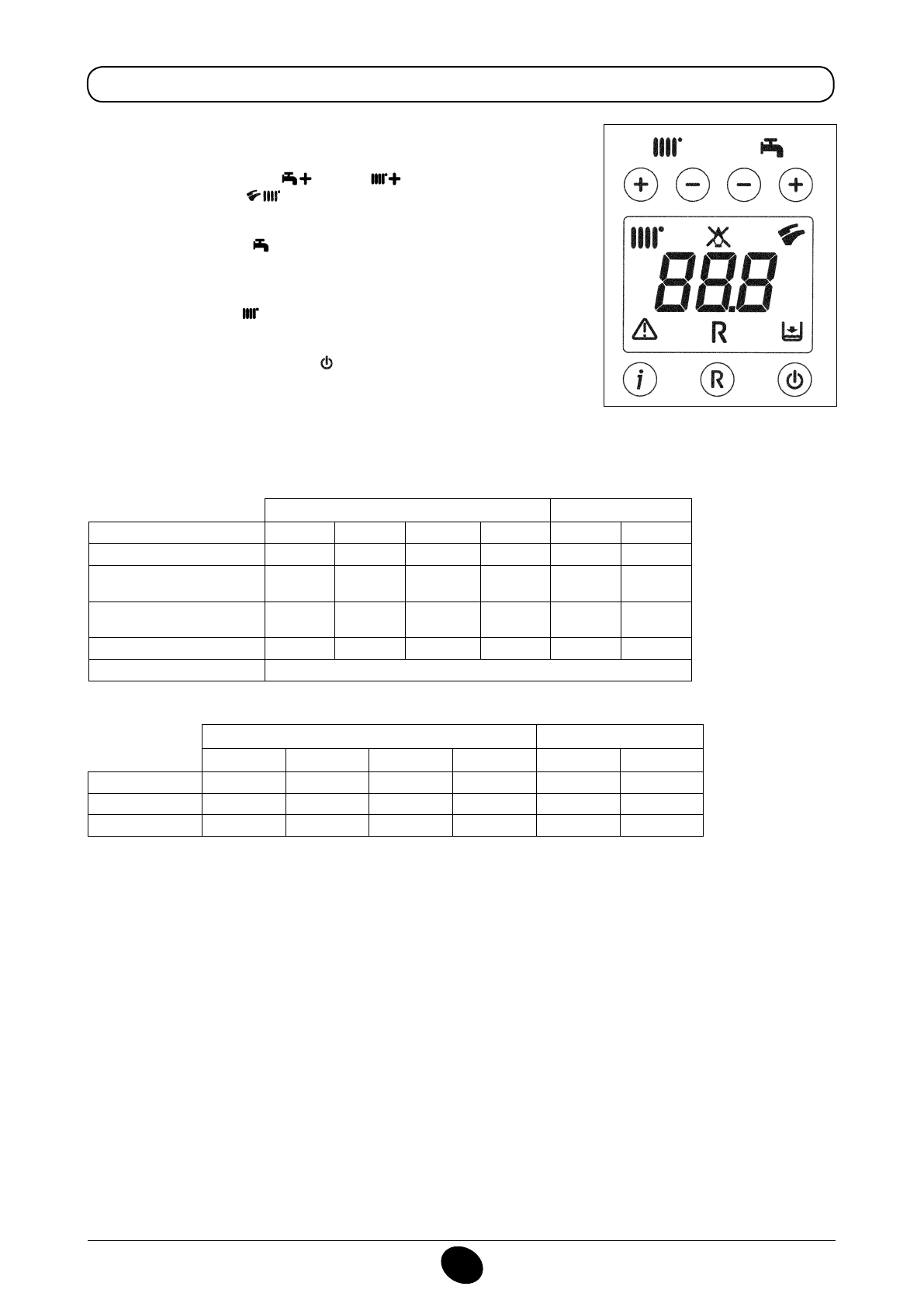

19.1 FUNKCJA KALIBRACJI ZAWORU GAZOWEGO

Zużycie 15°C-1013 mbar

24 BIC FF

24 BIC

H (G20)

Lw (G27)

Ls (G2.350) LPG (G31)

H (G20)

LPG (G31)

Moc znamionowa

2,73 m

3

/h

3,33 m

3

/h

3,79 m

3

/h

2,00 kg/h

2,73 m

3

/h

2,00 kg/h

Moc zredukowana

1,26 m

3

/h

1,53 m

3

/h

1,75 m

3

/h

0,92 kg/h

1,26 m

3

/h

0,92 kg/h

p.c.i.

34,02 MJ/m

3

27,89 MJ/m

3

24,49 MJ/m

3

46,34 MJ/kg

34,02 MJ/m

3

46,34 MJ/kg

Tabela 2

* 1mbar = 10,197 mmH

2

O

Tabela dysz palnika

24 BIC FF

24 BIC

typ gazu

H (G20)

Lw (G27)

Ls (G2.350)

LPG (G31)

H (G20)

LPG (G31)

średnica dysz (mm)

1,18

1,18

1,55

0,69

1,18

0,69

ciśnienie palnika (mbar*)
MOC ZREDUKOWANA

1,7

2,6

1,7

6,9

1,6

6,6

ciśnienie palnika (mbar*)
MOC ZNAMIONOWA

7,8

12,2

7,8

24,7

7,5

18,1

Średnica przepony gazu (mm)

4,2

—

—

3,5

4,2

3,5

Ilość dysz

18

Tabela 1

Celem ułatwienia operacji kalibracji zaworu gazowego możliwe jest wybranie funkcji kali-
bracji bezpośrednio na panelu sterującym kotła wykonując następujące czynności:

a)  nacisnąć jednocześnie przycisk

 i przycisk

 przez min. 6 sekund.

b)  Po 6 sekundach symbole

 zaczną pulsować

c)  Wyświetlacz pokazuje co 1 sek „100” i temperaturę zasilania. W tej fazie kocioł pracuje

na max.moc grzewczą (100%).

d)   Przyciskając  przyciski

+/-

 możliwe jest wybranie natychmiast (100% lub 0%) moc

kotła

e)    Wyregulować śrubą „Pmax/Pmin” (rys 10)aż do uzyskania wartości ciśnienia pokazanego

w tabeli 1.

f )   Naciskając przyciski

+/-

 możliwe jest stopniowe wybranie żądanej mocy ( interwał

= 1%)

Aby wyjść z tej funkcji, nacisnąć przycisk   .

Uwaga

Funkcja ta wyłączy się automatycznie po 15 minutach, płytka elektroniczna wróci do pracy
z okresu przed włączeniem tej funkcji lub po osiągnięciu zaprogramowanej temperatury.

0805_2302 / 1002_1201
