39

71.06199.02 - IT

ISTRUZIONI DESTINATE ALL’INSTALLATORE

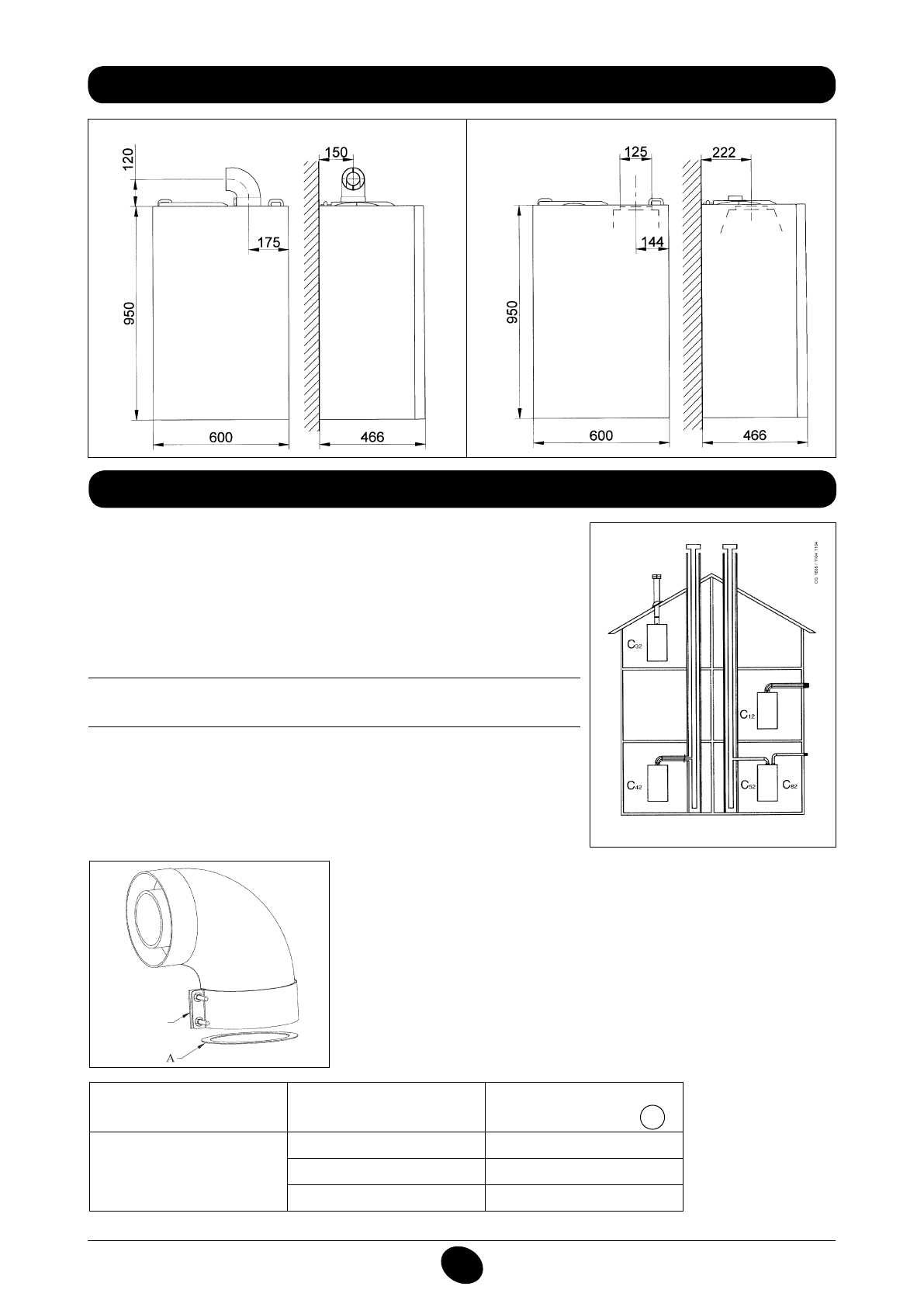

14. DIMENSIONI CALDAIA

15. DIMENSIONI CALDAIA

Figura 5

24 BIC FF

24 BIC

CG_1848 / 1104_0702

CG_1848 / 1104_0703

16. INSTALLAZIONE DEI CONDOTTI DI SCARICO - ASPIRAZIONE

Modello caldaia

Lunghezza (m)

Utilizzo DIAFRAMMA

su ASPIRAZIONE

A

24 BIC FF

0,5

73

0,5 ÷ 2

80

2 ÷ 4

No

Modello 24 BIC FF

L’installazione della caldaia può essere effettuata con facilità e lessibilità grazie agli

accessori forniti e dei quali successivamente è riportata una descrizione.

La caldaia è, all’origine, predisposta per il collegamento ad un condotto di scarico

- aspirazione di tipo coassiale, verticale o orizzontale. Per mezzo dell’accessorio

sdoppiatore è possibile l’utilizzo anche dei condotti separati.

Devono essere utilizzati, per l’installazione, esclusivamente accessori forniti dal

co struttore!

AVVERTENZA: Al fine di garantire una maggior sicurezza di funzionamento è

necessario che i condotti di scarico fumi siano ben fissati al muro mediante

apposite staffe di fissaggio.

… CONDOTTO DI SCARICO - ASPIRAZIONE COASSIALE (CONCENTRICO)

Questo tipo di condotto permette lo scarico dei combusti e l’aspirazione dell’aria com-

burente sia all’esterno dell’ediicio, sia in canne fumarie di tipo LAS. La curva coassiale

a 90° permette di collegare la caldaia ai condotti di scarico-aspirazione in qualsiasi

direzione grazie alla possibilità di rotazione a 360°. Essa può essere utilizzata anche

come curva supplementare in abbinamento al condotto coassiale o alla curva a 45°.

Figura 6

In caso di scarico all’esterno il condotto scarico-aspirazione deve fuoriuscire
dalla parete per almeno 18 mm per permettere il posizionamento del rosone in
alluminio e la sua sigillatura onde evitare le iniltrazioni d’acqua.
La pendenza minima verso l’esterno di tali condotti deve essere di 1 cm per
metro di lunghezza.

•

L’inserimento di una curva a 90° riduce la lunghezza totale del condotto
di 1 metro.

•

L’inserimento di una curva a 45° riduce la lunghezza totale del condotto
di 0,5 metri.

La prima curva 90° non rientra nel calcolo della lunghezza massima di-
sponibile.

Figura 7

Giunto

di issaggio

0805_2901 / C

G_2073
