224

71.06199.02 - EL

ΟΔΗΓΙΕΣ ΓΙΑ ΤΟΝ ΕΓΚΑΤΑΣΤΑΤΗ

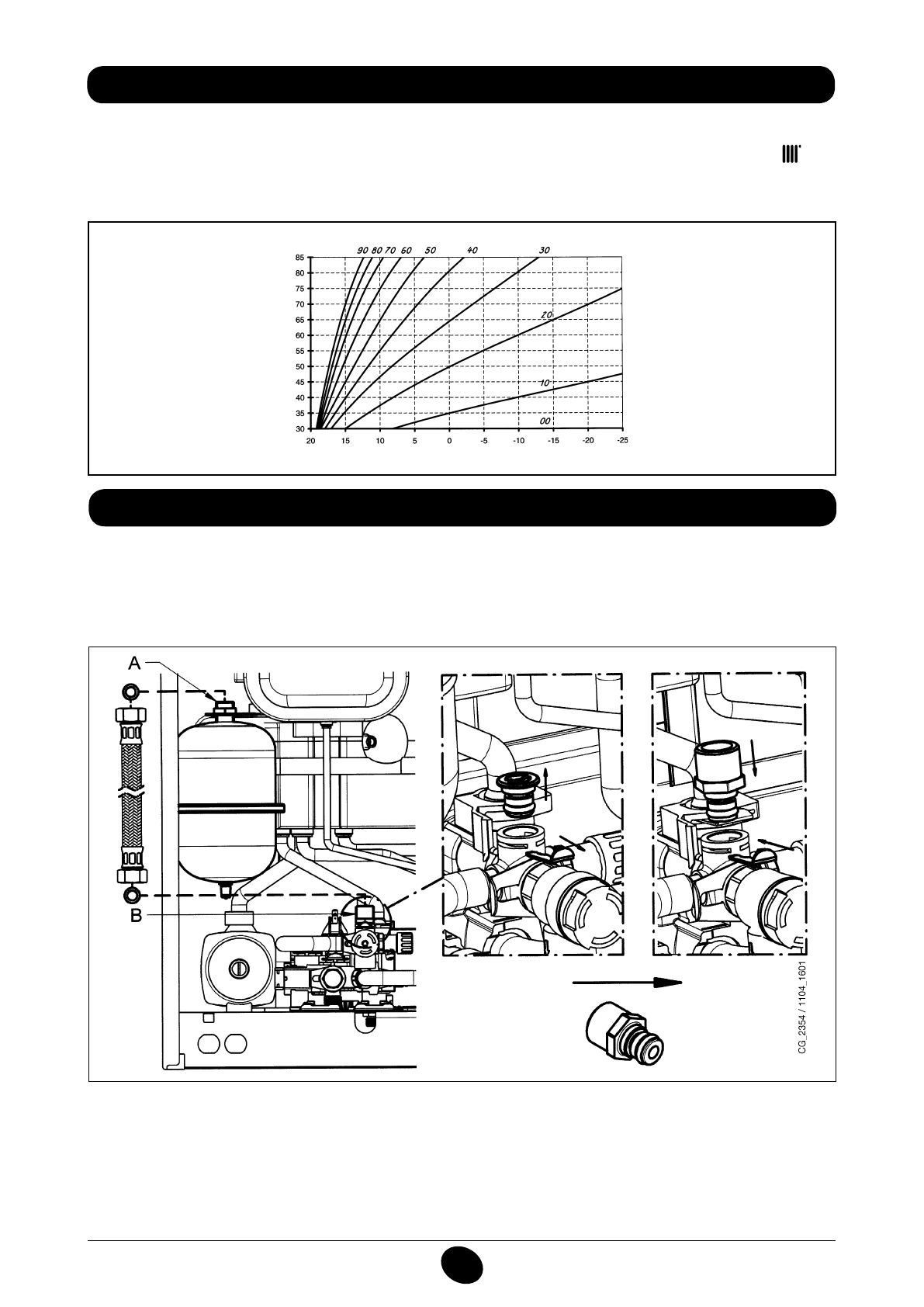

26. ΣΥΝΔΕΣΗ ΤΟΥ ΕΞΩΤΕΡΙΚΟΥ ΑΙΣΘΗΤΗΡΑ

Στην καλωδίωση που εξέρχεται από το ταμπλό, υπάρχουν δύο καλώδια χρώματος ΚΟΚΚΙΝΟΥ που διαθέτουν σώματα- faston κεφαλής.

Συνδέστε τον εξωτερικό αισθητήρα στα άκρα αυτών των δύο καλωδίων.
Με εξωτερικό αισθητήρα συνδεδε- μένο μπορείτε να αλλάξετε την καμπύλη “

kt

” (Γράφημα 2) ενεργώντας στα κουμπιά

+/-

.

ΣΗΜΕΙΩΣΗ  :  Στην  περίπτωση  εγκατάστασης  σε  ένα  μέσο  οικιακό  χώρο  (καλή  περιμετρική  μόνωση  και  εγκατάσταση  καλοριφέρ)

συστήνεται να θέσετε την κλιματική καμπύλη “

kt

” στην τιμή “25”.

ΤΜ  =

Εύρος θερμοκρασιών παροχής

Τe   =

εξωτερική θερμοκρασία

Γράφημα 2

TM

Te

Καμπύλες «kt»

1012_0501

Κιτ δοχείου εκτόνωσης ζεστού νερού αποτελούμενο από:
- 1 δοχείο εκτόνωσης από ανοξείδωτο χάλυβα
- 1 φορέα για δοχείο εκτόνωσης
- 1 νιπλ G1/2”
- 1 κόντρα παξιμάδι
- 1 εύκαμπτο σωλήνα σύνδεσης.

27. ΔΟΧΕΙΟ ΕΚΤΟΝΩΣΗΣ ΖΕΣΤΟΥ ΝΕΡΟΥ (ΑΞΕΣΟΥΑΡ ΚΑΤΑ ΠΑΡΑΓΓΕΛΙΑ)

Συνδέστε τον εύκαμπτο σωλήνα (παρέχεται ως αξεσουάρ στο κιτ δοχείου εκτόνωσης) στα δύο ρακόρ A και B όπως απεικονίζεται στην
εικόνα. Η συναρμολόγηση του δοχείου εκτόνωσης ζεστού νερού προτείνεται στις περιπτώσεις που:
-   η πίεση του υδραγωγείου ή του συστήματος άντλησης νερού είναι τέτοια που καθιστά αναγκαία την τοποθέτηση ενός μειωτήρα

πίεσης (πίεση ανώτερη των 4 bar)

-   στο δίκτυο κρύου νερού είναι τοποθετημένη μια ανεπίστροφη βαλβίδα
-   η ανάπτυξη του δικτύου κρύου νερού είναι ανεπαρκής για την εκτόνωση του νερού που περιέχεται στο μπόιλερ και απαιτείται να

μεριμνήσετε για τη χρησιμοποίηση του δοχείου εκτόνωσης ζεστού νερού.
