128
71.06199.02 - BG
ИНСТРУКЦИИ ЗА ИНСТАЛАТОРА
… ОТДЕЛНИ КОМИНИ ЗА ОТВОД И АСПИРАЦИЯ
Този вид комин позволява отвеждането на изгорелите газове както извън сградата, така и в отделни комини. Засмукването на
въздух може да става на място различно от това на отвода на газовете. Аксесоарът раздвоител е снабден с редукционен пръстен
за димоотвода (100/80) и пръстен за приток на въздух. Уплътнението и болтовете на пръстена за приток са предварително
свалените от капака.
Коляното от 90° позволява свързването на котела към комините за отвод и аспирация във всички посоки благодарение на
възможността за завъртане на 360°. Може да бъде използвано като допълнително коляно в съчетание с комина или коляното
от 45°.
• Монтажа на коляно от 90° намалява общата дължина на комина с 0,5 метра.
• Монтажа на коляно от 45°намалява общата дължина на комина с 0,25 метра.
Първото коляно от 90° не влиза в изчисляването на наличната максимална дължина.
Модел на котела
(L1+L2)
Положение на
регулатора
CO
2
%
G20
G31
24 BIC FF
0 ÷ 20
1
6,1
8,7
20 ÷ 30
2
Настройка на въздушния регулатора при раздвоения отвод
Настройката на този регулатор е необходима за подобряване на параметрите на работа и горене.
Чрез завъртане на пръстена за приток на въздух, който може да бъде монтиран както от дясно, така и от ляво на димоотвода,
може своевременно да се регулира излишъка на приток съобразно общата дължина на тръбите за отвеждане и приток.
Завъртете регулатора в посока обратна на часовниковата стрелка за намаляване на притока на въздух и обратно, за увеличаване.
За по-добра експлоатация, може да се измери, чрез анализатор на продуктите от горенето, съдържанието на CO
2
в димните газове
при максимален температурен капацитет и постепенно да се настрои регулатора на приток, докато се достигнат стойностите
на CO
2
от следната таблица, при условие, че измерените са по-ниски.
За правилния монтаж на това устройство, вижте придружаващата го инструкция.

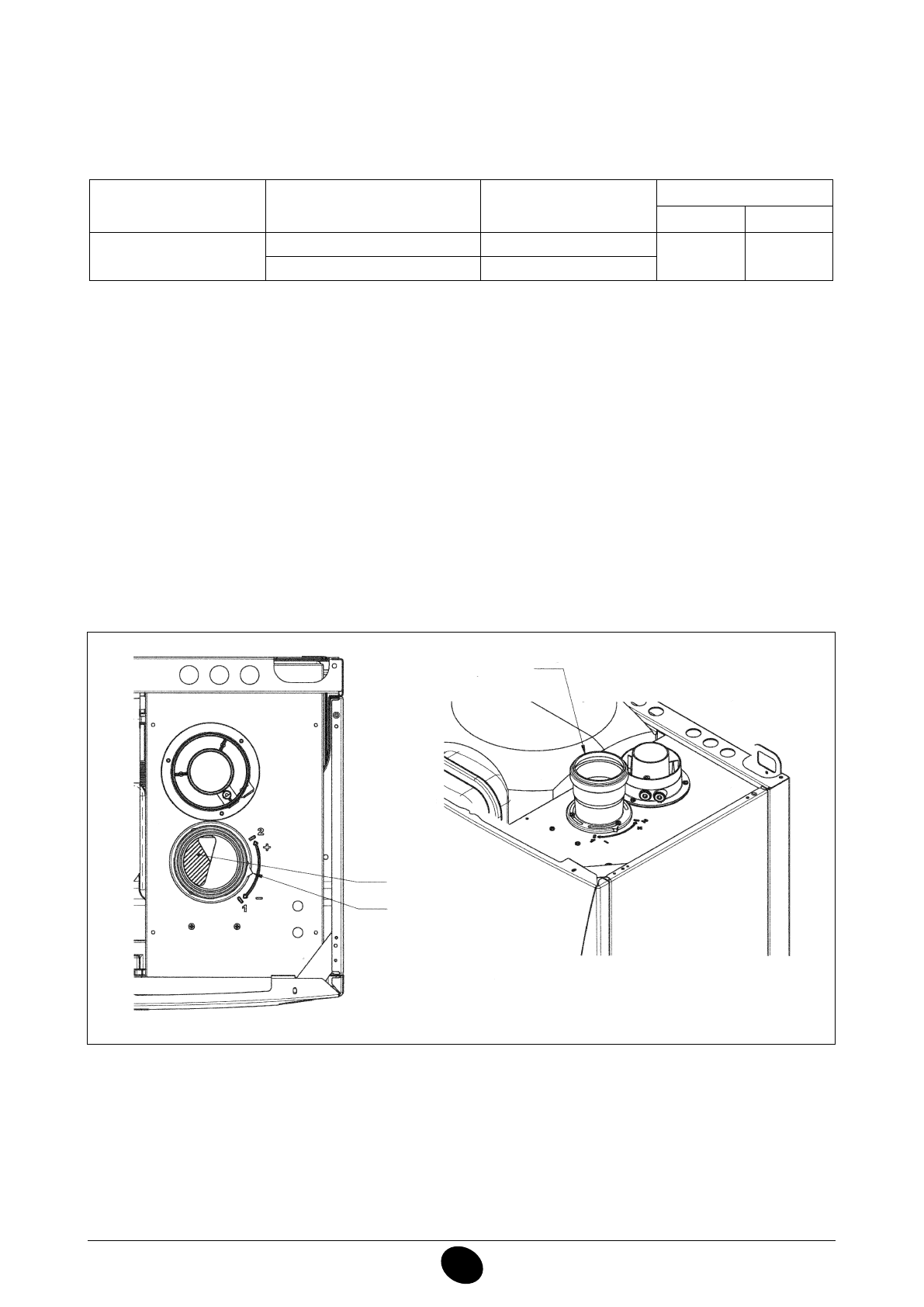

Фигура 8
CG_1145 / 1104_0801
Пръстен за приток на
въздух
Отвор
Индикатор
