71.06199.02 - PL
INSTRUKCJE PRZEZNACZONE DLA INSTALATORA
17. PODŁĄCZENIE ELEKTRYCZNE
18. PODŁĄCZENIE TERMOSTATU POKOJOWEGO
- Dotrze
ć do skrzynki zaciskowej zasilania (rysunek 9) w sposób opisany w poprzednim rozdziale;
- usunąć mostek znajdujący się na zaciskach (1) i (2);
- włożyć kabel dwu-przewodowy przez powłokę i podłączyć do nich dwa zaciski.
Bezpieczeństwo elektryczne jest zapewnione gdy kocioł jest prawidłowo podłączony do sprawnej instalacji uziemiajacej oraz zgodnie z
obowiązującymi przepisami.
Kocioł musi być podłączony elektrycznie do sieci zasilania 230 V jednofazowej + uziemienie za pomocą trójprzewodowego kabla do-
starczonego w wyposażeniu zachowując biegunowość FAZA/ZERO
Podłączenie należy wykonać za pomocą dwubiegunowego wyłącznika z otwarciem styków na co najmniej 3 mm.
W przypadku
wymiany kabla zasilającego należy użyć kabla „HAR H05 VV-F” 3x0,75 mm2, z maksymalną średnicą 8 mm.
… Dostęp do skrzynki zaciskowej zasilania
• odłączyć zasilanie w kotle za pomocą wyłącznika;
• odkręcić dwie śruby mocujące panel sterowniczy kotła;
• obrócić panel sterowniczy:
• ściągnąć pokrywę i dotrzeć do strefy podłączeń elektrycznych (rysunek 9).
Bezpieczniki topikowe, szybkie z 2A są wbudowane w skrzynce zaciskowej zasilania (wyciągnąć oprawę bezpiecznika w czarnym
kolorze do kontroli i/lub wymiany).
WAŻNE
: przestrzegać biegunowości w zasilaniu
L
(FAZA) –
N
(ZERO). (L)
(L) =
Faza
(brązowy)
(N) =
Zero (
niebieski
)
=
Uziemienie
(żółto-zielony)
(1) (2) =
Styk do termostatu pokojowego

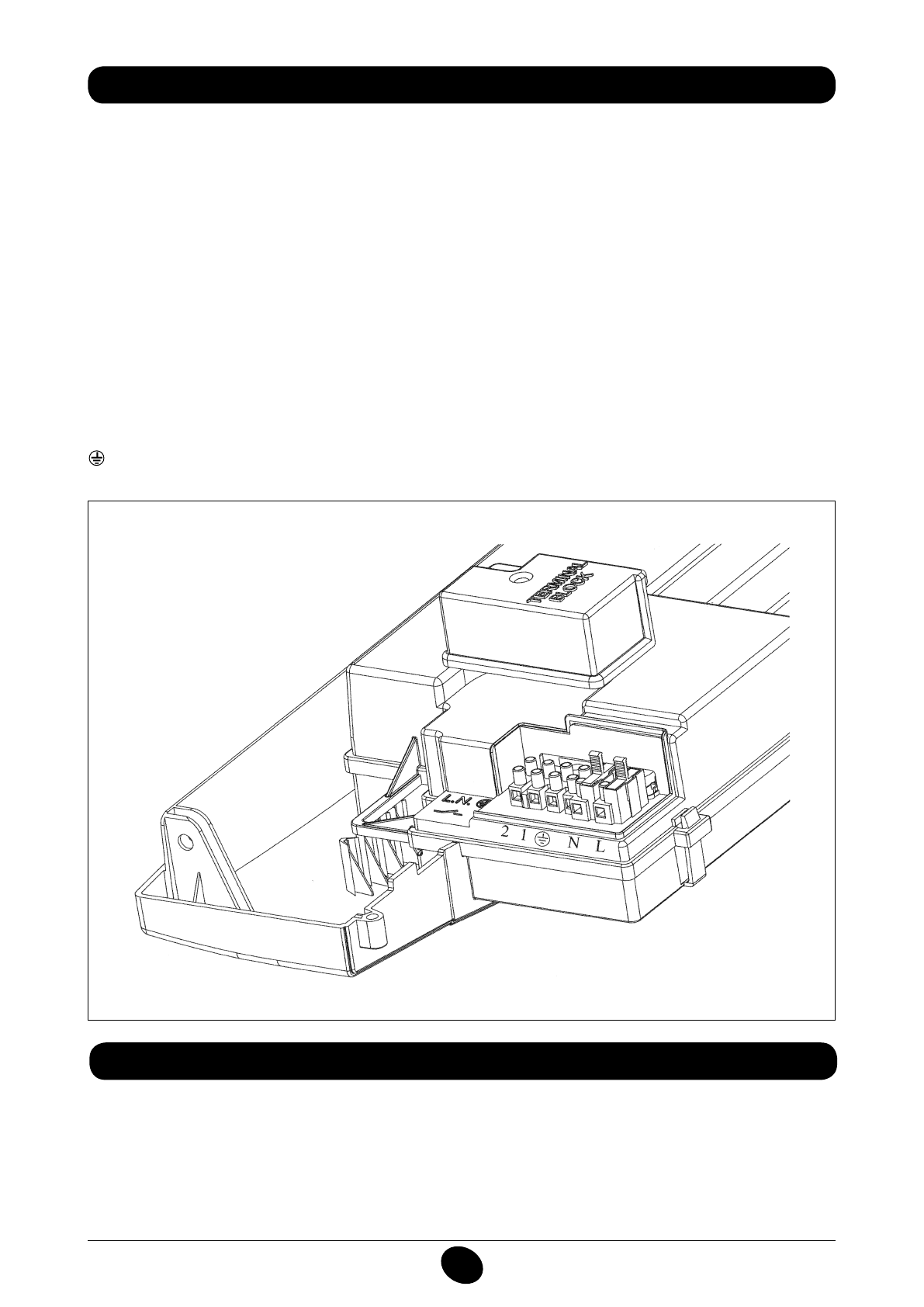

Rysunek 9
CG_1853 / 1103_2302
