223

71.06199.02 - EL

ΟΔΗΓΙΕΣ ΓΙΑ ΤΟΝ ΕΓΚΑΤΑΣΤΑΤΗ

Για την επιτόπου μέτρηση της απόδοσης καύσης και της υγιεινής των καυσαερίων ο λέβητας διαθέτει δύο υποδοχές που προορίζονται
για το συγκεκριμένο σκοπό.
Η μία παροχή είναι συνδεδεμένη στο κύκλωμα απαγωγής των καυσαερίων και επιτρέπει μετρήσεις για την υγιεινή των καυσαερίων και
την απόδοση της καύσης .
Η άλλη παροχή είναι συνδεδεμένη στο κύκλωμα αναρρόφησης του αέρα καύσης και επιτρέπει τον έλεγχο ενδεχόμενης ανακύκλωσης
των προϊόντων της καύσης σε περίπτωση ομοαξονικών αγωγών .
Από την παροχή που είναι συνδεδεμένη με το κύκλωμα καυσαερίων μπορούν να μετρηθούν οι ακόλουθες παράμετροι:

• θερμοκρασία προϊόντων της καύσης

• συγκέντρωση οξυγόνου (O

2

) ή, εναλλακτικά, διοξειδίου του άνθρακα (CO

2

)

• συγκέντρωση μονοξειδίου του άνθρακα (CO).

Η θερμοκρασία του αέρα καύσης πρέπει να μετράται από την παροχή που είναι συνδεδεμένη στο κύκλωμα αναρρόφησης του αέρα,
εισάγοντας τον αισθητήρα μέτρησης για περίπου 3 cm.

ΣΗΜΕΙΩΣΗ:

 για τη ρύθμιση της ονομαστικής ισχύος βλέπε κεφάλαιο 19 (B1)

Για τα μοντέλα λέβητα φυσικού ελκυσμού είναι αναγκαία η διάνοιξη οπής στον αγωγό απαγωγής καυσαερίων σε απόσταση από το

λέβητα 2 φορές μεγαλύτερη από την εσωτερική διάμετρο του αγωγού.

Μέσω της οπής αυτής μπορούν να μετρηθούν οι ακόλουθες παράμετροι:

• θερμοκρασία προϊόντων της καύσης

• συγκέντρωση οξυγόνου (Ο

2

) ή, εναλλακτικά, διοξειδίου του άνθρακα (CO

2

).

• συγκέντρωση μονοξειδίου του άνθρακα (CO).

Η μέτρηση της θερμοκρασίας του αέρα καύσης πρέπει να γίνεται κοντά στην είσοδο του αέρα στο λέβητα. Η οπή, η διάνοιξη της οποίας

πρέπει να γίνει από τον υπεύθυνο εγκατάστασης κατά την πρώτη θέση σε λειτουργία, πρέπει να είναι κλειστή έτσι ώστε να εξασφαλίζεται
η στεγανότητα του αγωγού απαγωγής των προϊόντων της καύσης κατά τη διάρκεια της ομαλής λειτουργίας.

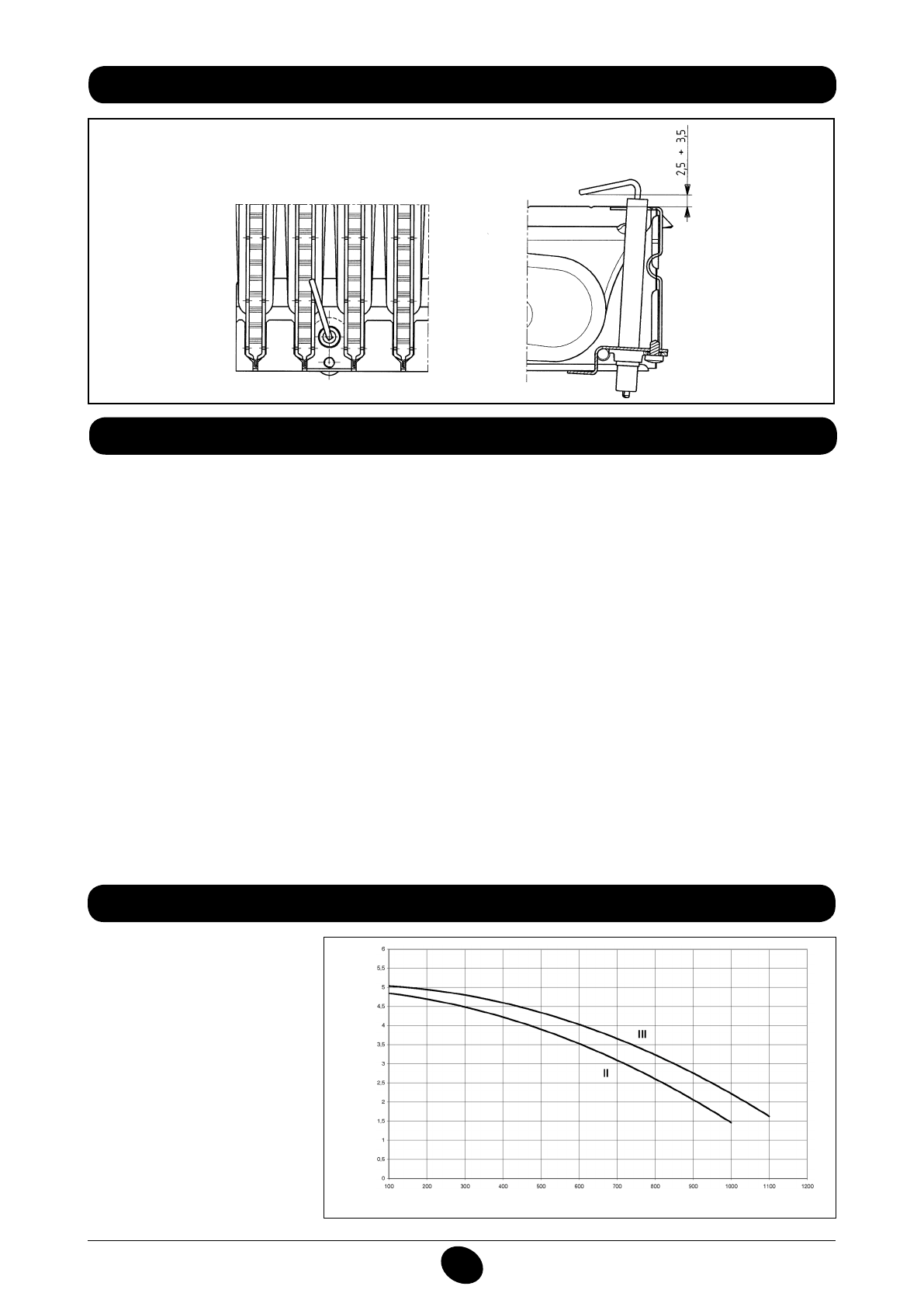

24. ΕΛΕΓΧΟΣ ΠΑΡΑΜΕΤΡΩΝ ΚΑΥΣΗΣ

25. ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΠΑΡΟΧΗΣ / ΜΑΝΟΜΕΤΡΙΚΟΥ ΥΨΟΥΣ ΣΤΗΝ ΠΛΑΚΑ

Η   χ ρ η σ ι μ ο π ο ι ο ύ μ ε ν η   α ν τ λ ί α
ε ί ν α ι

  ( G R U N D F O S   U P S O   1 5 -

5 0 )   τ ύ π ο υ   υ ψ η λ ο ύ   μ α ν ο μ ε τρ ι κ ο ύ
ύ ψ ο υ ς   κ α τ ά λ η λ η   γ ι α τ η ’ χ ρ ή σ η   σ ε
ο π ο ι α δ ή π ο τ ε   τ ύ π o   ε γ κ α τ ά σ τ α σ η ς
θέρμανσης μονού ή δύο σωλήνων. Η
β α λβίδ α αυτόματ ηςεκτόν ω σ ης α έρ α
ενσωματωμένη στο σώμα της αντλίας
ε π ι τ ρ έ π ε ι   τ α χ ε ί α   α π α έ ρ ω σ η   τ η ς
εγκατάστασης θέρμανσης.

Γράφημα 1

ΠΑΡΟΧΗ l/h

ΜΑΝ

Ο

ΜΕΤΡ

ΙΚ

Ο Υ

Ψ

Ο

Σ mH

2

O

1103_0901

23. ΤΟΠΟΘΕΤΗΣΗ ΗΛΕΚΤΡΟΔΙΟΥ ΑΝΑΦΛΕΞΗΣ ΚΑΙ ΑΝΙΧΝΕΥΣΗΣ ΦΛΟΓΑΣ

Εικόνα 13

9912070100
