ISTRUZIONI DESTINATE ALL’INSTALLATORE

19. MODALITÀ DI CAMBIO GAS

La caldaia può essere trasformata per l’uso a gas metano (

G. 20

) o a gas liquido (

G. 31

) a cura del Servizio di Assistenza

Tecnica autorizzato.

Le operazioni da eseguire in sequenza sono le seguenti:

A)  sostituzione degli ugelli del bruciatore principale e del diaframma gas (dove previsto);
B) nuova taratura max e min del regolatore di pressione.

A) Sostituzione degli ugelli

•   silare con cura il bruciatore principale dalla sua sede;
•   sostituire gli ugelli del bru ciatore principale aven do cura di bloccarli a fondo onde evitare fughe di gas. Il diametro degli

ugelli è riportato nella tabella 2.

•   sostituire il diaframma gas posto sulla valvola gas (igura 10). Il diametro del diaframma è riportato nella tabella 2.

Attenzione:

 non è necessario modiicare il parametro F02.

B) Taratura del regolatore di pressione

•   collegare la presa di pressione positiva di un manometro differenziale, possibilmente ad acqua, alla presa di pressione

(

Pb

) della valvola del gas (Figura 10). Collegare, solo per i modelli a camera stagna, la presa negativa dello stesso

manometro ad un apposito “

T

” che permetta di collegare insieme la presa di compensazione della caldaia, la presa di

compensazione della valvola del gas (

Pc

) ed il manometro stesso. (Una pari misura può essere effettuata collegando il

manometro alla presa di pressione (

Pb

) e senza il pannello frontale della camera stagna);

  Una misura della pressione ai bruciatori effettuata con metodi diversi da quelli descritti potrebbe risultare falsata in

quanto non terrebbe conto della depressione creata dal ventilatore nella camera stagna.

B1) Regolazione alla potenza nominale:

•   aprire il rubinetto gas e predisporre la caldaia in Inverno;
•   portare la caldaia alla potenza massima, procedendo come descritto al capitolo 19.1;
•   togliere il coperchio del modulatore;
•   regolare la vite in ottone (

a

) ino ad ottenere i valori di pressione indicati nella ta bella 1;

•   veriicare che la pressione dinamica di alimentazione della caldaia, misurata alla presa di pressione (Pa) del la valvola

del gas (Figura 10) sia quella corretta (37 mbar per il gas pro pano o 20 mbar per il gas naturale).

B2) Regolazione alla potenza ridotta:

•   scollegare il cavetto di alimentazione del modulatore e svitare la vite (

b

) ino a raggiungere il valore di pressione corrispon-

dente alla potenza ridotta (vedi tab. 1);

•   ricollegare il cavetto;
•   montare il coperchio del modulatore e sigillare.

B3) Veriiche conclusive

•   applicare la targhetta aggiuntiva, in dotazione alla trasformazione, con speciicato il tipo di gas e la taratura effettuata.

ATTENZIONE

Nel caso in cui la pressione di alimentazione del gas metano sia troppo bassa (inferiore a 17 mbar) togliere il diaframma
gas installato sopra la valvola gas (ig. 10) e impostare il parametro

F02=00

 della scheda elettronica (§21).

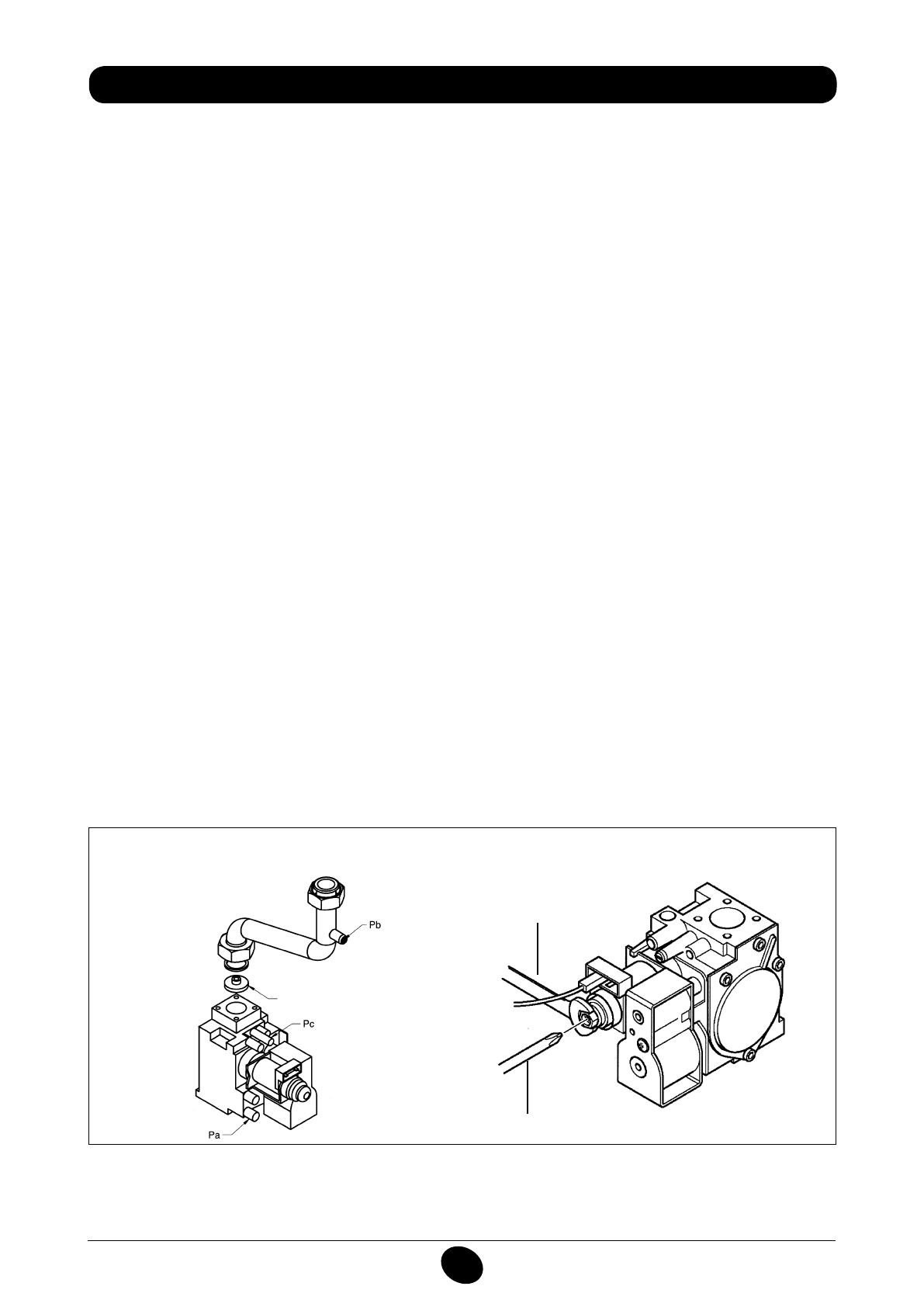

Figura 10

valvola gas

mod. SIGMA 845

b

a

0605_1502

Figura 11

diaframma gas

CG_2347 / 1104_0406
