安装维修保护说明
71.06199.02 - CN
17. 电源连接
18. 室内温控器接线
*
如前节所述，打开电源端子排(图9)；
*
拆除端子(1)和(2)上的跳线；
*
将室内温控器的两根接线穿过穿线孔，分别与端子(1)和(2)相接.
只有按照相关法规和规范的要求进行真实、正确的接地，才能保证设备的用电安全。
用随同提供的三芯电缆将锅炉连接到220V单相+接地电源上，并确保正确的极性连接。
须使用双极开关，其触点间隔至少3毫米。
若更换电源电缆，应选配HAR H05 VV-F’ 3x0.75mm
2
电缆，最大直径不超过8毫米.
…打开电源接线端子
* 断开锅炉电源；
* 拧下锅炉控制板上的两个固定螺丝；
* 翻下控制板；

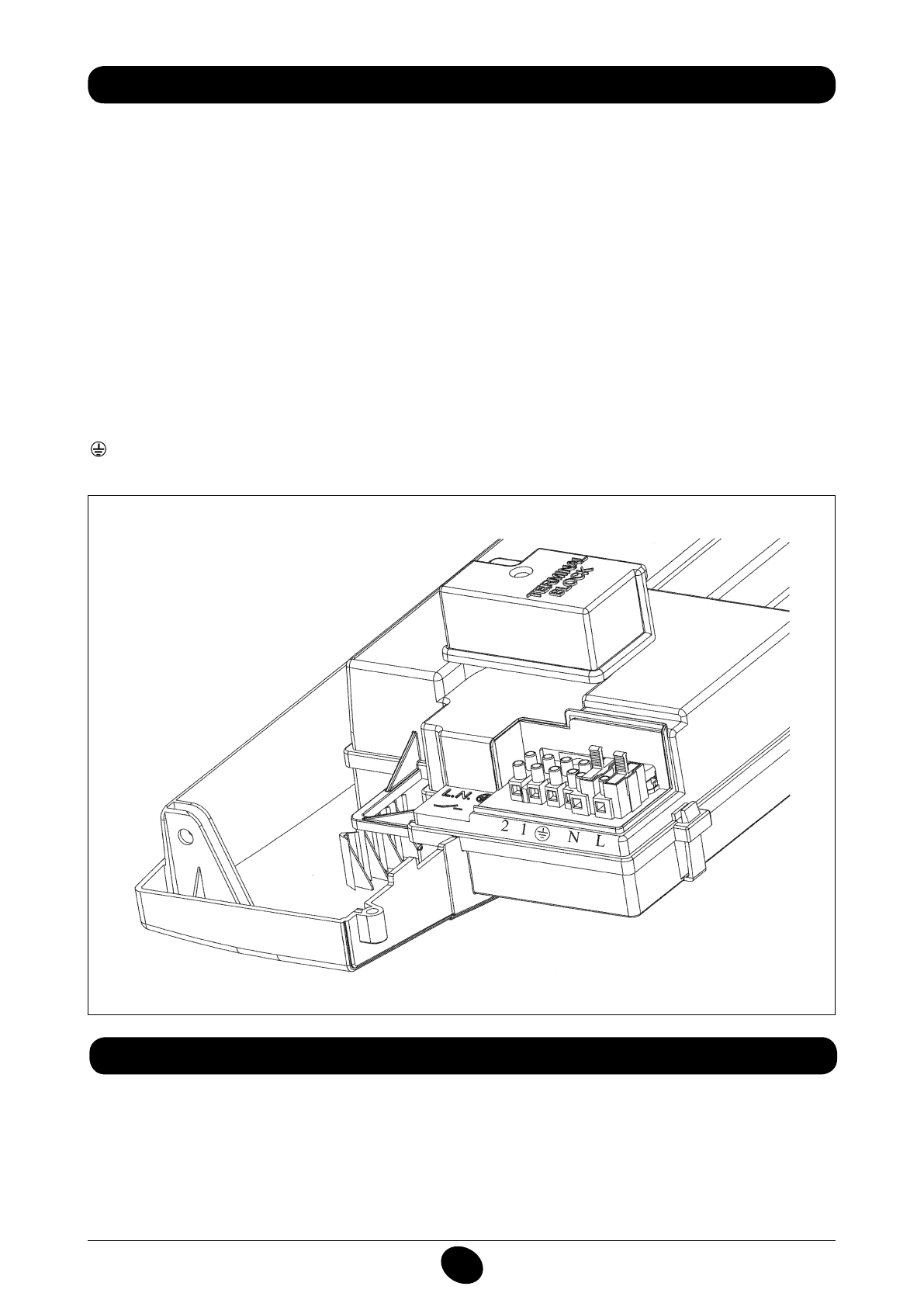

* 打开外盖，露出接线区域（图9）。
电源端子排内配有2A速熔型保险丝（拉出黑色保险座即可检查或更换保险丝）。
重要：确保正确的极性连接L（火线）-N（零线).
（L）=火线（褐色）
（N）= 零线（蓝色)
= 接地线（黄色/绿色）
1）（2）=室内温控器连接端子
图 9
CG_1853 / 1103_2302
