INSTRUCTIONS DESTINÉES À L’INSTALLATEUR

71.06199.02 - FR

REMARQUES SUR LE VASE D’EXPANSION

La chaudière est munie de série d’un vase d’expansion d’une capacité de 7,5 litres, avec une pression de précharge de 1 bar.
Le volume d’eau total maximum de l’installation est déterminé en fonction de la pression hydrostatique et d’une température
moyenne de l’eau de 80°C (départ : 95°C retour : 75°C).

Pression hydrostatique (m)

5

6

7

8

9

10

Volume maximum installation (l)

138

131

119

107

97

87

AVERTISSEMENT

Raccorder soigneusement les canalisations d’eau à la chaudière  (couple de serrage maximum de 30 Nm).

G”3/4 DEPART CHAUFFAGE

G”1/2 SORTIE EAU CHAUDE SANITAIRE

G”3/4 RETOUR CHAUFFAGE

G”1/2 ENTREE EAU CHAUDE SANITAIRE

G”3/4 GAZ

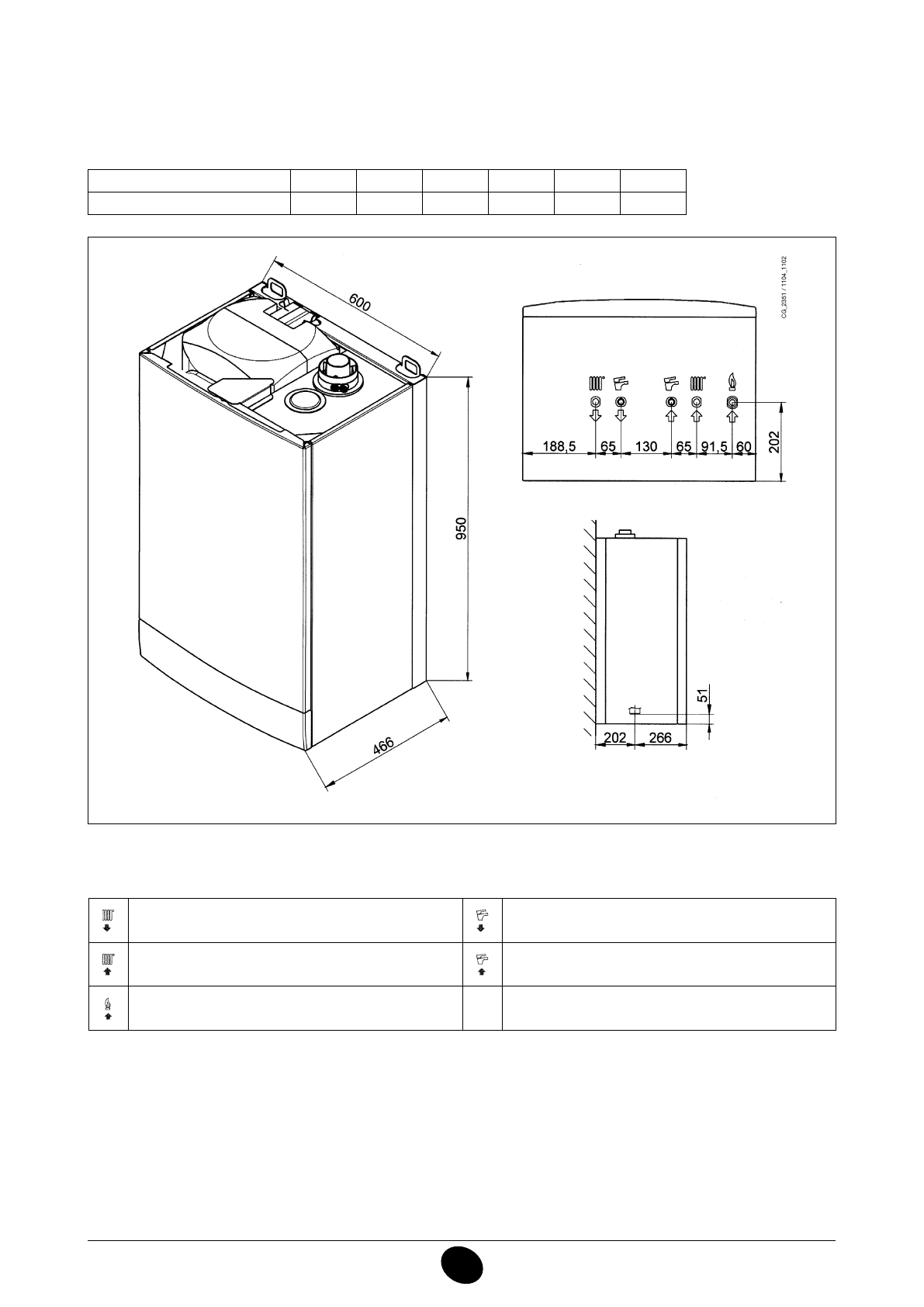

Figure 4
