166

71.06199.02 - PL

INSTRUKCJE PRZEZNACZONE DLA INSTALATORA

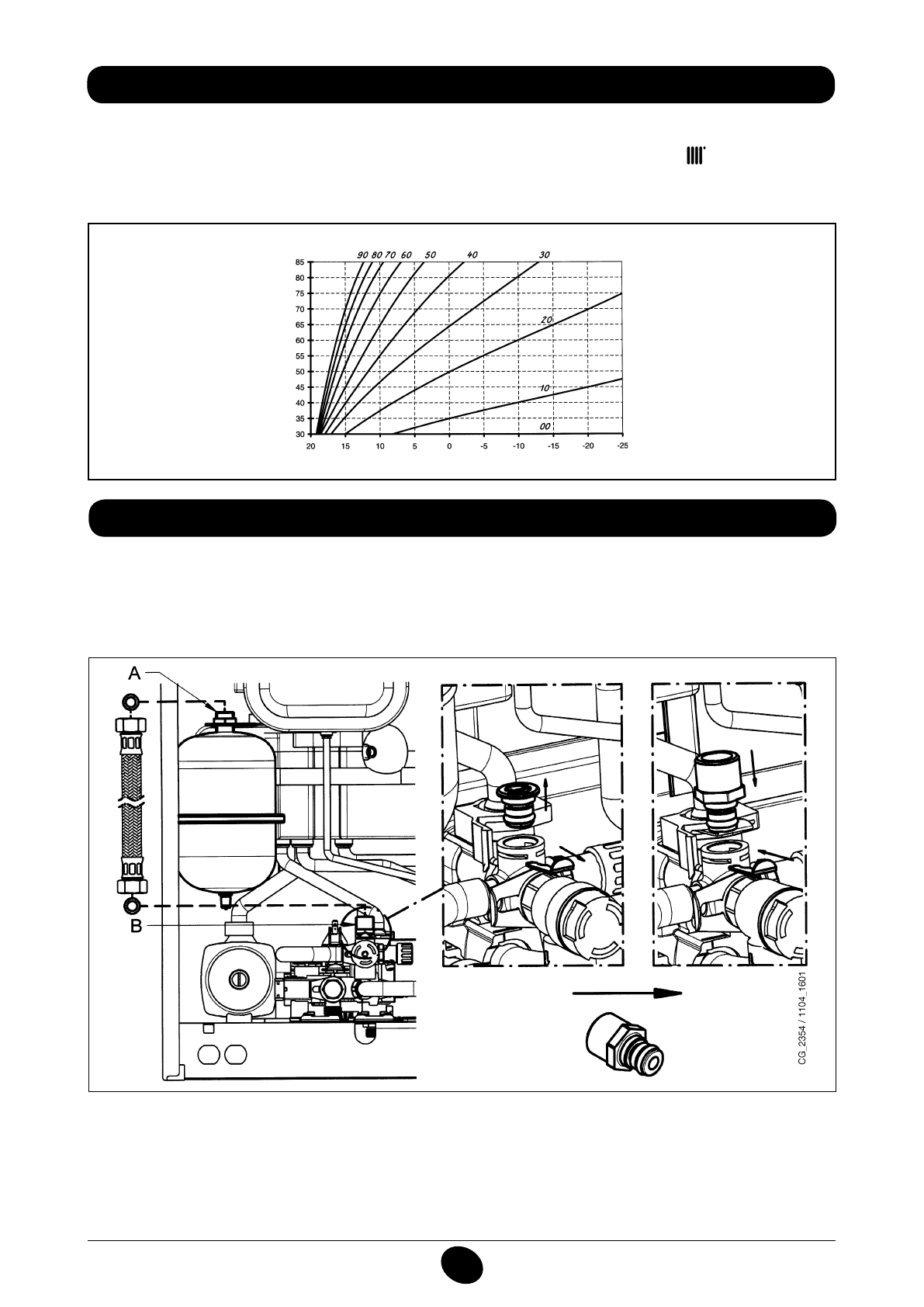

26. PODŁĄCZENIE CZUJNIKA ZEWNĘTRZNEGO

Na oprawach kabli wycho

dzących z tablicy rozdzielczej, znajdują się dwa CZERWONE przewody wyposażone w oprawki główek.

Podłączyć zewnętrzną sondę do końcówek tych dwóch przewodów.
Z podłączoną sondą zewnętrzną, możliwa jest zmiana krzywej „

kt

” (Wykres 2) działając na klawiszach

+/-

.

ADNOTACJA : W przypadku montażu w standardowym mieszkaniu (odpowiednia izolacja obwodowa i instalacja z grzejnikami) zaleca
się ustawienie krzywej klimatycznej “

kt

” na wartości “25”.

Tm   =

Zakres zadanej temperatury

Те

= Temperatura zewnętrzna

Wykres 2

TM

Te

Krzywe „kt”

1012_0501

Komplet zbiornika wyrównawczego c.w.u. składa się z:
- 1 zbiornik wyrównawczy z nierdzewnej stali inox;
- 1 wspornik do zbiornika wyrównawczego;
- 1 gwintowana złączka G1/2”;
- 1 przeciwnakrętka;
- 1 wąż połączeniowy.

27. ZBIORNIK WYRÓWNAWCZY C.W.U. (AKCESORIUM NA ŻYCZENIE)

Podłączyć wąż (dostarczony w komplecie zbiornika wyrównawczego) do dwóch złączy A i B w sposób zilustrowany na rysunku.
Montaż zbiornika wyrównawczego c.w.u. jest zalecany w przypadku, gdy:
-    ciśnienie wodociągu lub systemu pompowania wody jest takie, że wymaga zainstalowania reduktora ciśnienia (ciśnienie przekraczające

4 bary)

-   na sieci zimnej wody jest zainstalowany zawór zwrotny
-   rozwinięcie sieci zimnej wody jest niedostateczne do ekspansji wody zawartej w bojlerze i konieczne jest zastosowanie zbiornika

wyrównawczego c.w.u.
