13

INSTRUCTIONS DESTINÉES À L’INSTALLATEUR

71.06199.02 - FR

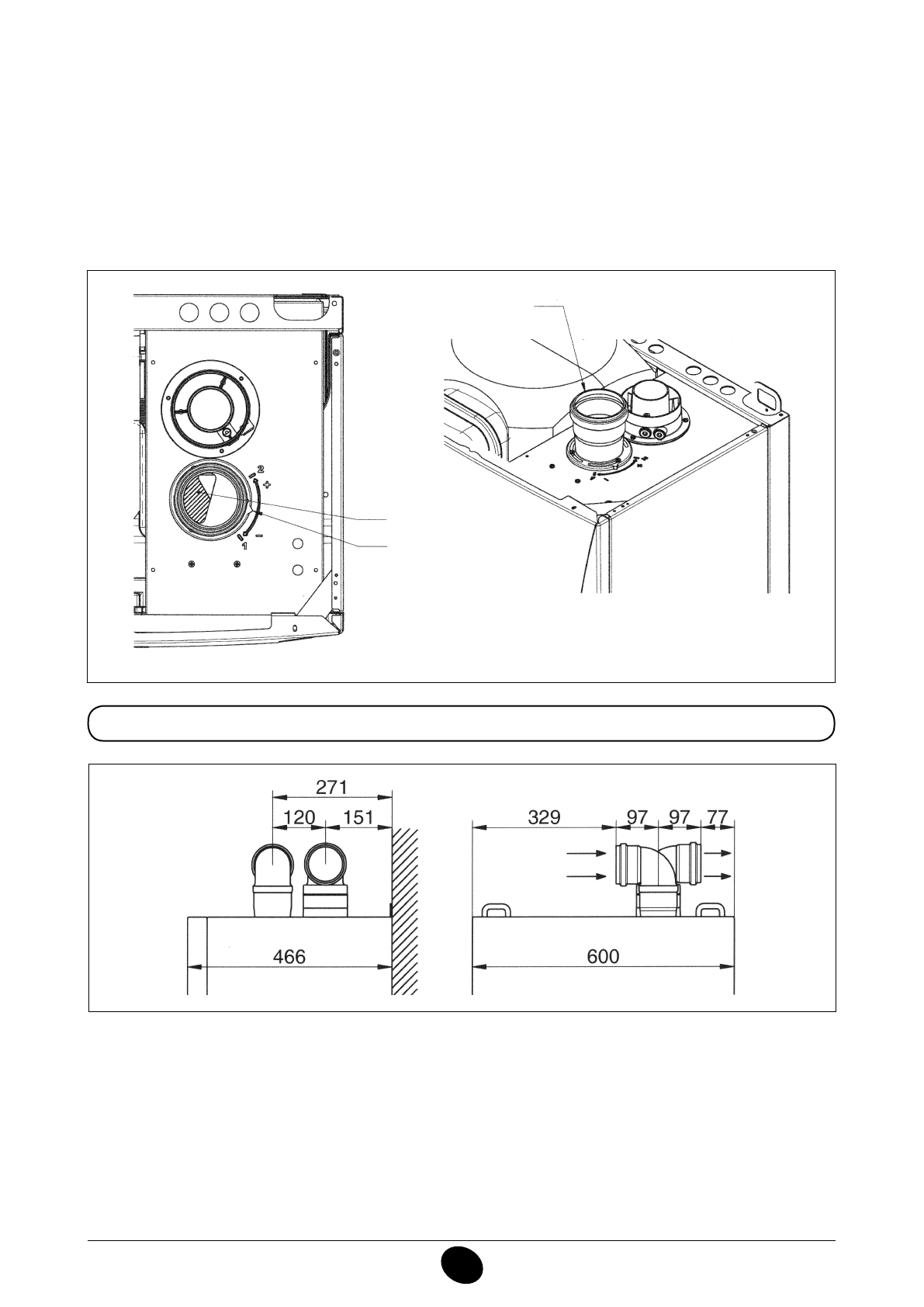

16.2 DIMENSIONS D’ENCOMBREMENT ASPIRATION-ÉVACUATION SÉPARÉS

IMPORTANT:

 pour les installations à un seul conduit, s’assurer que le conduit est bien isolé (par ex. avec de la laine

de verre) là où il doit traverser un mur.
Consulter la documentation accompagnant les accessoires pour des directives d’installation détaillées.

Réglage du débit de l’air dans un conduit séparé

Il est nécessaire de régler ce contrôle pour  optimiser les paramètres de fonctionnement et de combustion. Le raccord
d’aspiration de l’air peut être pivoté pour régler l’arrivée de l’air en fonction de la longueur totale des conduits d’aspiration
et d’évacuation.
Le tourner pour augmenter ou diminuer la quantité d’air selon les besoins.

Pour un meilleur réglage, utiliser un analyseur des produits de combustion pour mesurer la teneur en  CO

2

 à la chaleur

maximale produite par la chaudière. Régler l’admission de l’air de manière à obtenir une valeur de CO

2

 conforme aux

indications du tableau ci-dessus.
Pour bien utiliser l’analyseur, consulter les données techniques de la documentation de l’appareil.

Figure 8

CG_1145 / 1103_2301

raccord  aspiration

ouverture

index

CG_2344 / 1103_3002
