126

71.06199.02 - BG

ИНСТРУКЦИИ ЗА ИНСТАЛАТОРА

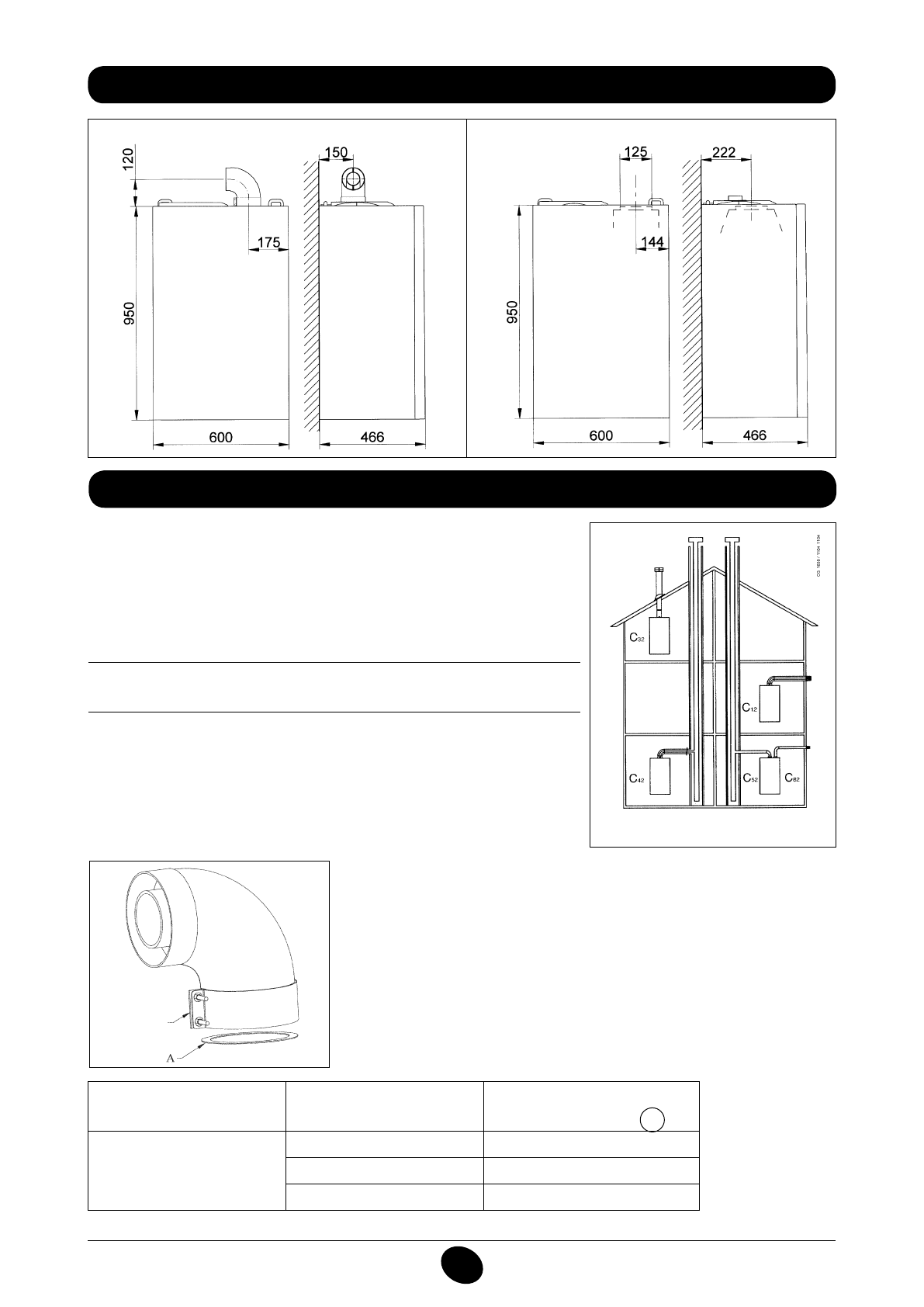

14. DIMENSIONI CALDAIA

15. РАЗМЕРИ НА КОТЕЛА

Фигура  5

24 BIC FF

24 BIC

CG_1848 / 1104_0702

CG_1848 / 1104_0703

16. МОНТАЖ НА TРЪБИТЕ ЗА ПРИТОК НА ВЪЗДУХ И ОТВОД НА ИЗГОРЕЛИТЕ ГАЗОВЕ

Модел 24 BIC FF

Монтажа на котела може да се извърши лесно и удобно, благодарение на комплектованите
аксесоари, които ще намерите описани в последствие.
Първоначално котелът е предразположен за свързване към една тръба за отвод и
аспирация от коаксиален тип, вертикална или хоризонтална. Благодарение на аксесоара
раздвоител може да се използват отделни тръби.

За монтажа трябва да се използват само аксесоарите комплектовани от производителя!

ВНИМАНИЕ: За гарантиране на по-голяма безопастност на работа, димоотводните
тръби трябва да бъдат добре закрепени към стената посредством съответните
скоби.

… КОАКСИАЛЕН КОМИН ЗА ОТВОД И АСПИРАЦИЯ (КОНЦЕНТРИЧЕН)

Този тип комин позволява отвеждането на изгорелите газове и засмукването на въздух
нужен за горенето както извън сградата, така и в комини от типа LAS.
Коаксиалното коляно от 90° позволява свързването на котела към тръбите за отвод
и аспирация във всички посоки благодарение на възможността за завъртане на 360°.
Може да бъде използвано като допълнително коляно в съчетание с коаксиалния комин
или коляното от 45°.

Фигура  6

При димоотвеждане навън, тръбата за отвод и аспирация трябва да излиза от
стената поне 18 mm за да може да се постави алуминиева розетка с уплътнение с
цел да се избегне проникване на вода.
Наклонът навън на този вид тръба трябва да бъде най-малко 1 cм на метър дължина.

•

Монтажа на коляно от 90° намалява общата дължина на комина с 1 метър.

•   Монтажа на коляно от 45°намалява общата дължина на комина с 0,5 метра.

Първото коляно от 90° не влиза в изчисляването на наличната максимална
дължина.

0805_2901 / C

G_2073

Фигура  7

Фиксаторен

куплунг

Модел на котела

Дължина (m)

Употреба на ДИАФРАГМА

за АСПИРАЦИЯ

A

24 BIC FF

0,5

73

0,5 ÷ 2

80

2 ÷ 4

Не
