219

71.06199.02 - EL

ΟΔΗΓΙΕΣ ΓΙΑ ΤΟΝ ΕΓΚΑΤΑΣΤΑΤΗ

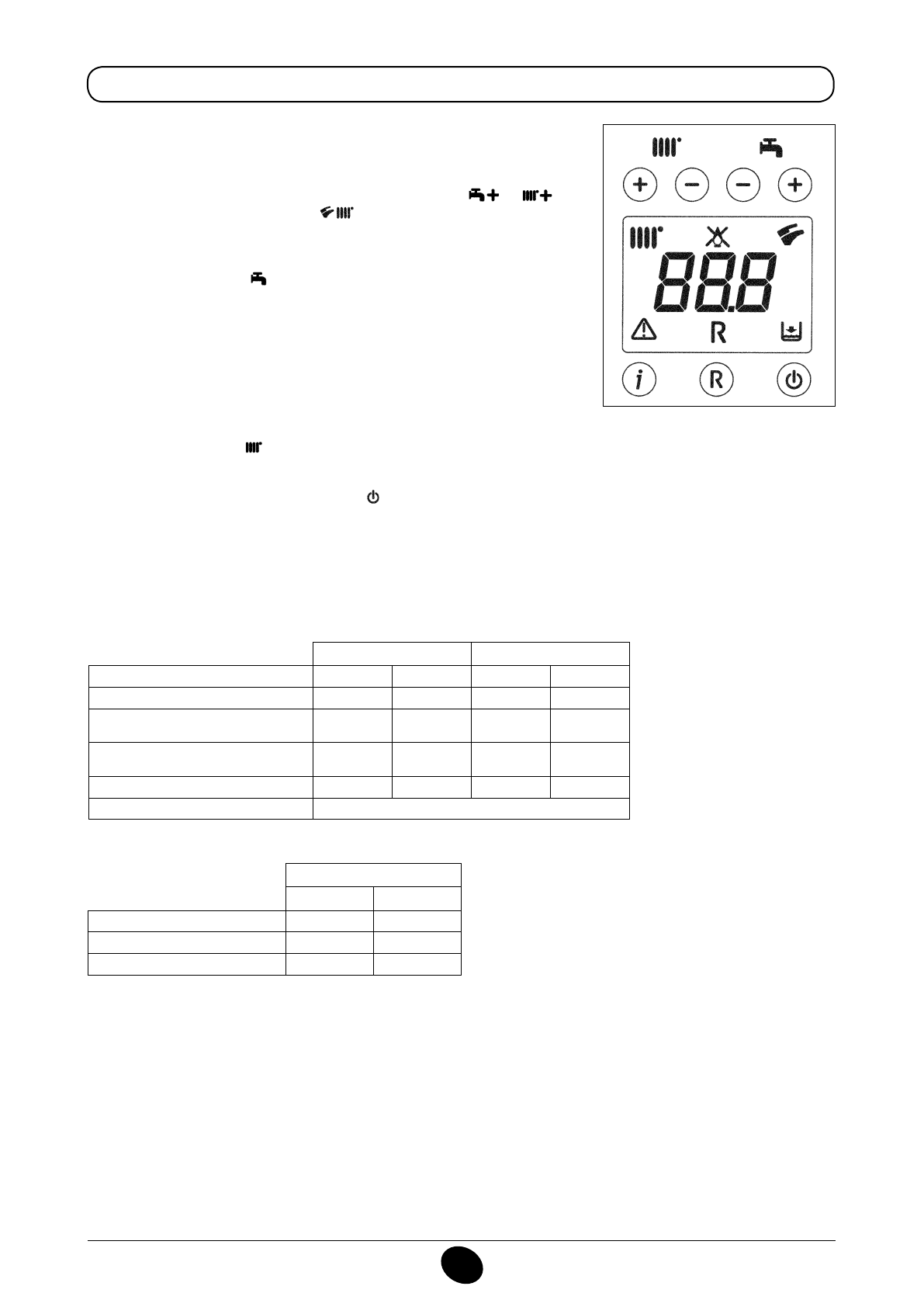

19.1 ΛΕΙΤΟΥΡΓΙΑ ΒΑΘΜΟΝΟΜΗΣΗΣ ΤΗΣ ΒΑΛΒΙΔΑΣ ΑΕΡΙΟΥ

Σημείωση

Η λειτουργία απενεργοποιείται αυτόματα μετά από χρόνο 15 λεπτών στο τέλος του οποίου η ηλεκτρονική κάρτα επιστρέφει στην
κατάσταση λειτουργίας πριν την ενεργοποίηση της ίδιας της λειτουργίας ή στην επίτευξη της μέγιστης τεθείσας θερμοκρασίας.

Για τη διευκόλυνση των εργασιών βαθμονόμησης της βαλβίδας αερίου, μπορείτε να

θέσετε τη λειτουργία βαθμονόμησης απ’ ευθείας στον πίνακα χειρισμού του λέβητα
προχωρώντας όπως περιγράφεται στη συνέχεια:

a)  Πιέστε ταυτόχρονα για τουλάχιστον 6 δευτερόλεπτα τα κουμπιά

 και

 ;

b)  Μετά από περίπου 6 δευτερόλεπτα τα

 αναβοσβήνουν;

c)  Η οθόνη απεικονίζει, με διάστημα 1 δευτερολέπτου, “

100

” και τη

θερμοκρασία

παροχής

.

Στη φάση αυτή ο λέβητας λειτουργεί στη μέγιστη ισχύ θέρμανσης (100%).

d)  Πιέζοντας τα κουμπιά +/-

 μπορείτε να θέσετε στιγμιαία (100% ή 0%) την ισχύ του

λέβητα;

e)  Ρυθμίζεται το βιδωτό

“Pμ

έγ/

P

Ελάχ”

 (Πίνακας 10) μέχρι την αξία της πίεσης αναφέρεται

στον πίνακα 1.

  Για να ρυθμίσετε την πίεση στη μέγιστη ισχύ ενεργήστε στη βίδα “

Pmax

” (εικ. 10),

στρέψτε δεξιόστροφα για να αυξήσετε ή αριστερόστροφα για να μειώσετε την πίεση
στον καυστήρα.

Για να ρυθμίσετε την πίεση στην ελάχιστη ισχύ ενεργήστε στη βίδα “

Pmin

” (εικ. 10),

στρέψτε αριστερόστροφα για να αυξήσετε ή δεξιόστροφα για να μειώσετε την πίεση
στον καυστήρα.

f )  Πιέζοντας τα κουμπιά +/-

 μπορείτε να θέσετε βαθμιαία το επιθυμητό επίπεδο ισχύος

(διάστημα = 1%).

Για να βγείτε από τη λειτουργία, πιέστε το κουμπί  .

0805_2302 / 1002_1201

Κατανάλωση 15 °C -1013 mbar

24 BIC FF - 24 BIC

G20

G31

Ονομαστική ισχύς

2,73 m

3

/h

2,00 kg/h

Μειωμένη ισχύς

1,26 m

3

/h

0,92 kg/h

p.c.i.

34,02 MJ/m

3

46,34 MJ/kg

Πίνακας 2

* 1 mbar = 10,197 mmH

2

O

Πίνακας μπεκ καυστήρα

24 BIC FF

24 BIC

Τύπος αερίου

G20

G31

G20

G31

Διάμετρος μπεκ (mm)

1,18

0,69

1,18

0,69

Πίεση καυστήρα (mbar*)

ΙΣΧΥΣ ΜΕΙΩΜΕΝΗ

1,7

6,9

1,6

6,6

Πίεση καυστήρα (mbar*)

ΟΝΟΜΑΣΤΙΚΗ ΙΣΧΥΣ

7,8

24,7

7,5

18,1

Διάμετρος διαφράγματος αερίου (mm)

4,2

3,5

4,2

3,5

Αριθμός μπεκ

18

Πίνακας 1
