INSTRUCTIONS DESTINÉES À L’INSTALLATEUR

71.06199.02 - FR

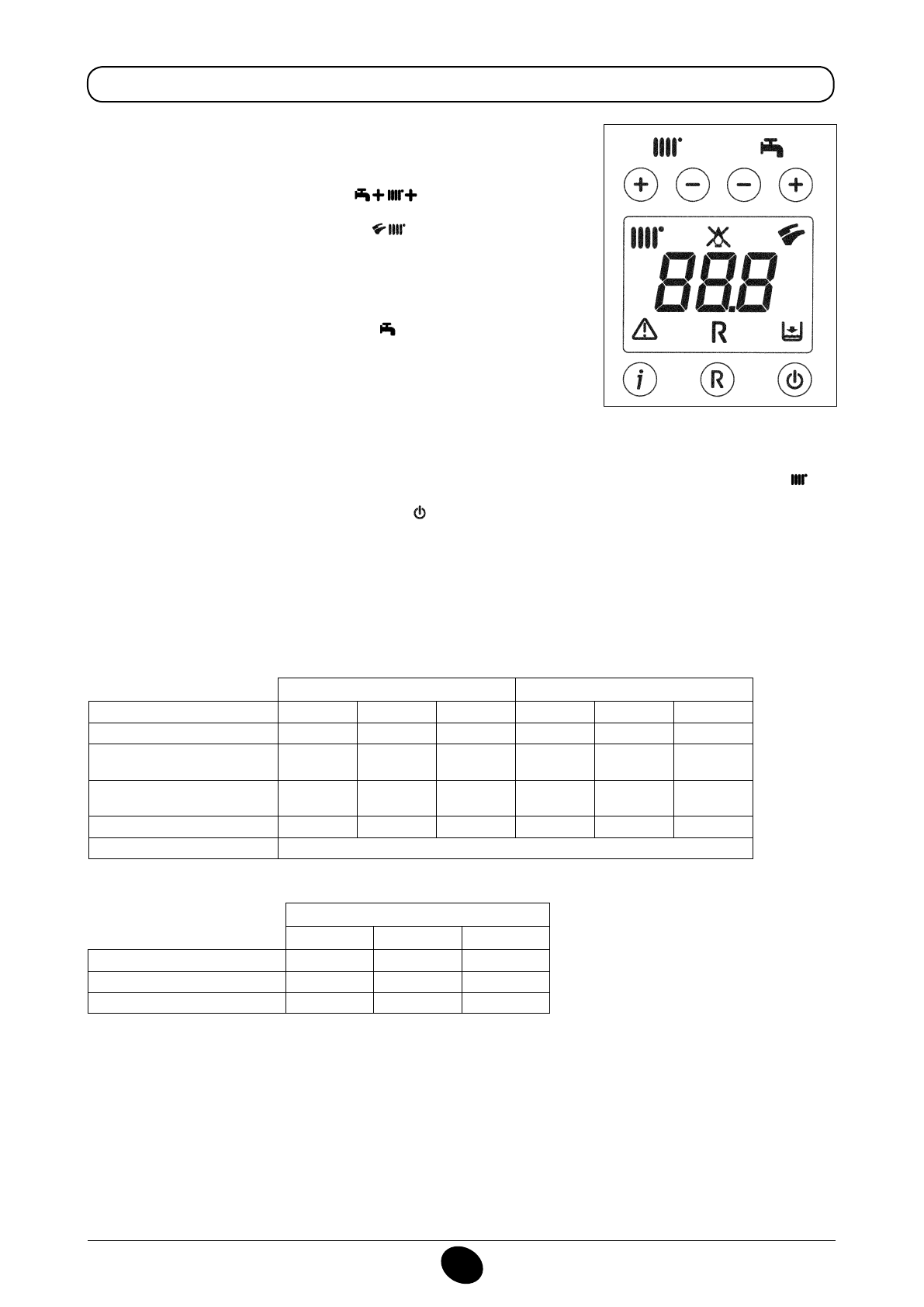

19.1 FONCTION DE CALIBRAGE DE LA SOUPAPE À GAZ

Pour faciliter les opérations de calibrage de la soupape à gaz, cette opération

peut être effectuée directement à partir du tableau de commande de la chaudière
en procédant de la manière suivante :

a)

  appuyer simultanément sur les touches

 pendant environ 6 secon-

des;

b)

  au terme de ces 6 secondes les symboles

 clignotement ;

c)

 l’écran afiche, à un intervalle d’une seconde, “

100

” et la

température de

refoulement

.

  Pendant cette phase la chaudière fonctionne à sa puissance de chauffage

maximale (100%).

d)

 Pour modiier instantanément la puissance de chauffage de la chaudière

(100% ou 0%), appuyer sur les touches

+/-

 ;

e)

 Agir sur la vis “

Pmax/Pmin

” (Figure 10) pour obtenir la valeur de pression

indiquée au Tableau 1.

  Pour régler la pression à la puissance maximum, agir sur la vis «

Pmax

 » (ig.

10) : tourner la vis dans le sens des aiguilles d’une montre pour augmenter la
pression au brûleur ou dans le sens contraire pour la diminuer.

  Pour régler la pression à la puissance minimum, agir sur la vis «

Pmin

 » (ig.

10) : tourner la vis dans le sens inverse des aiguilles d’une montre pour au-

gmenter la pression au brûleur ou dans le sens contraire pour la diminuer.

f)

  Pour modiier graduellement la puissance de chauffage désirée (intervalle = 1%), appuyer sur les touches

+/-

Pour sortir de cette fonction, appuyer sur la touche   .

Remarque :

La fonction se désactive automatiquement au terme d’un délai de 15 minutes. La carte électronique retourne alors au
mode l’exploitation antérieur à l’activation de la fonction ou au mode en fonction au moment où la température maximale
déinie a été atteinte.

Consommation 15°C-1013 mbar

24 BIC FF - 24 BIC

G20

G25

G31

Puissance nominale

2,73 m

3

/h

3,17 m

3

/h

2,00 kg/h

Puissance utile réduite

1,26 m

3

/h

1,46 m

3

/h

0,92 kg/h

p.c.i.

34,02 MJ/m

3

29,25 MJ/m

3

46,34 MJ/kg

Tableau 2

* 1 mbar = 10,197 mmH

2

O

Tableau injecteurs du brûleur

24 BIC FF

24 BIC

Gaz utilisé

G20

G25

G31

G20

G25

G31

diamètre injecteurs (mm)

1,18

1,18

0,69

1,18

1,18

0,69

Pression brûleur (mbar*)

PUISSANCE REDUITE

1,7

2,1

6,9

1,6

2,1

6,6

Pression brûleur (mbar*)

PUISSANCE NOMINALE

7,8

9,5

24,7

7,5

9,2

18,1

Diamètre diaphragme gaz (mm)

4,2

4,2

3,5

4,2

4,2

3,5

Nb d’injecteurs

18

Tableau 1
