71.06199.02 - PL
INSTRUKCJE PRZEZNACZONE DLA INSTALATORA
… PRZEWODY POWIETRZNO-SPALINOWE ROZDZIELNE
Ten typ przewodu umo
żliwia odprowadzanie spalin i zasysanie powietrza spalania zarówno na zewnątrz budynku jak i w pojedynczych
przewodach spalinowych. Zasysanie powietrza do spalania może odbywać w streie innej niż odprowadzanie spalin dzięki zastosowaniu
rozdzielacza.
Kolanko 90° pozwala podłączyć kocioł do przewodów wylotowo-zasysających w dowolnym kierunku dzięki możliwości obrotu o 360°.
Może również być używane jako kolanko uzupełniające w połączeniu z przewodem współosiowym lub kolankiem 45°.
• Wstawienie kolanka 90° zmniejsza długość całkowitą przewodu o 0.5 metra.
• Wstawienie kolanka 45° zmniejsza długość całkowitą przewodu o 0.25 metra.
Pierwsze kolanko 90° nie jest brane pod uwagę w obliczeniu maksymalnej dostępnej długości.
Model kotła
(L1+L2)
Pozycja rejestru
CO
2
%
H (G20) - Lw (G27) - Ls (G2.350)
LPG (G31)
24 BIC FF
0 ÷ 20
1
6,1
8,7
20 ÷ 30
2
Regulacja kryzy powietrza do wylotu rozdzielacza
Regulacja tej zasuwy jest konieczna w celu zoptymalizowania wydajności oraz parame- trów spalania.
Przekręcając łącznik zasysający powietrze do spalania zostaje odpowiednio wyregulowany nadmiar powietrza w oparciu o całkowitą
długość przewodów powitrzno spalinowych powietrze do spalania.
Przekręcić zasuwę w kierunku zgodnym z ruchem wskazówek zegara, aby zmniejszyć nadmiar powietrza spalania lub w kierunku pr-
zeciwnym, aby go zwiększyć.
W celu uzyskania jeszcze lepszej optymali- zacji można zmierzyć, za pomocą analizatora produktów spalania, zawartość CO
2
w spali-
nach przy maksymalnym obciążeniu termicznym i wyregulować stopniowo kryzę powietrza aż do uzyskania pomiaru zawartości CO
2
podanej w poniższej tabeli.
Instrukcje dotyczące prawidłowego montażu tego urządzenia podane są w uwagach tech- nicznych do niego dołączonych.

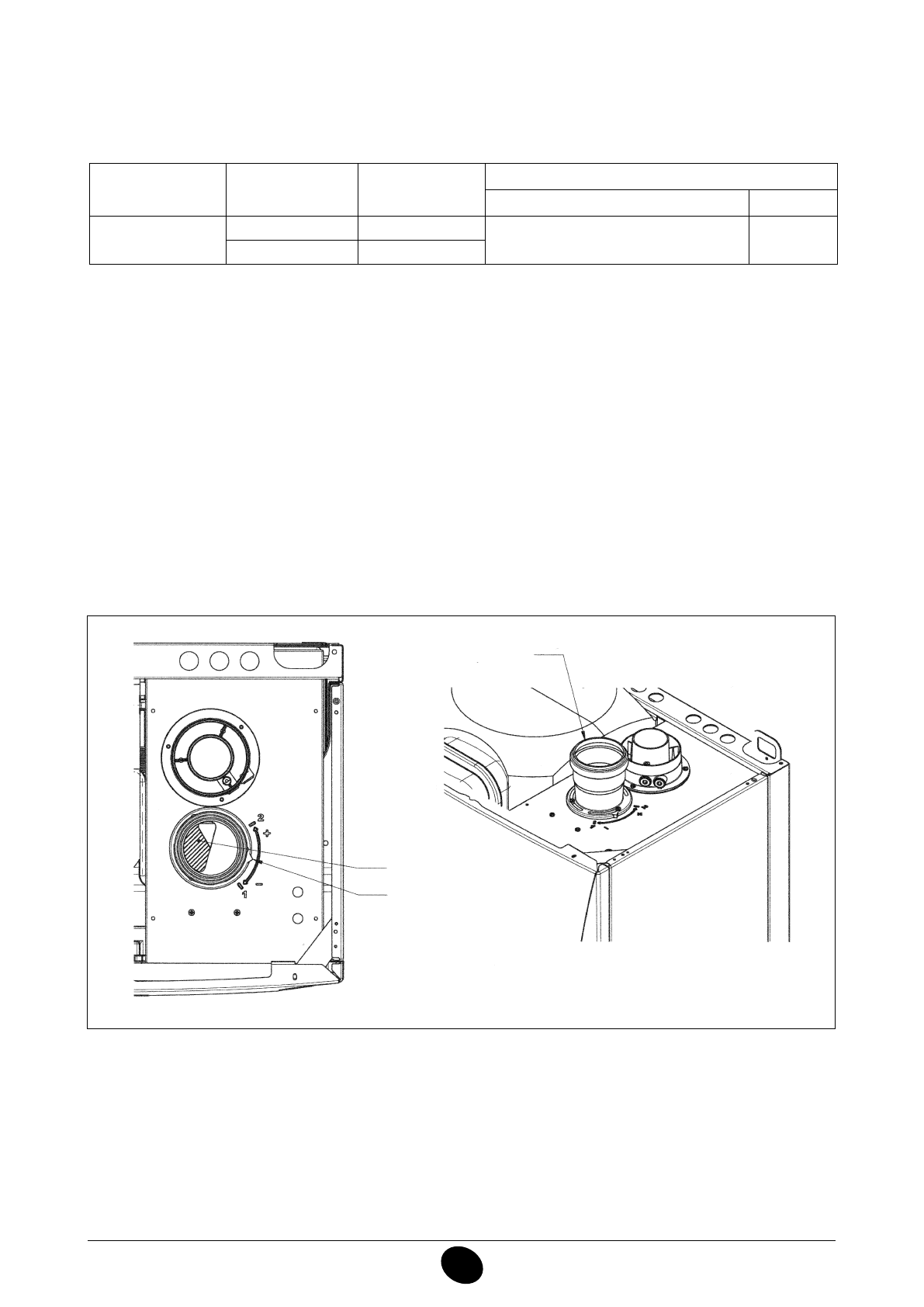

Rysunek 8
CG_1145 / 1104_0801
Złącze ssania
Otwarcie
