246

РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА

71.06199.02 - RU

17. ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОПИТАНИЮ

Электробезопасность Электробезопаснос ть котла гарантируе тся только при правильном  заземлении в соотве тс твии с дейс
твующими нормативами.
С помощью прилагаемого трехжильного кабеля подключите котел к однофазной сети переменного тока 230В с заземлением.
Убедитесь в соблюдении правильной полярности.

Используйте двухполюсный выключатель с расстоянием между разомкнутыми контактами не менее 3мм.

При замене сетевого кабеля рекомендуется использовать кабель сечением 3x0.75 мм

2

 и максимальным диаметром 8мм.

…доступ к клеммной колодке электропитания

•   двухполюсным выключателем отключите подачу питания к котлу;

•   отвинтите два винта, крепящих панель управления к котлу;

•   поверните панель управления;

•   для доступа к контактам снимите крышку (рис. 9).

В клеммную колодку встроены плавкие предохранители на 2А (для их проверки или замены выньте черный держатель
предохранителя).

Внимание

:

 убедитесь в соблюдении правильной полярности L(фаза) - N(нейтраль).

Обозначение клемм
(L) =   фаза, коричневый провод
(N) =  нейтраль, голубой провод
    =

земля

, желто-зеленый

(1) (2) =

клеммы подключения комнатного термостата

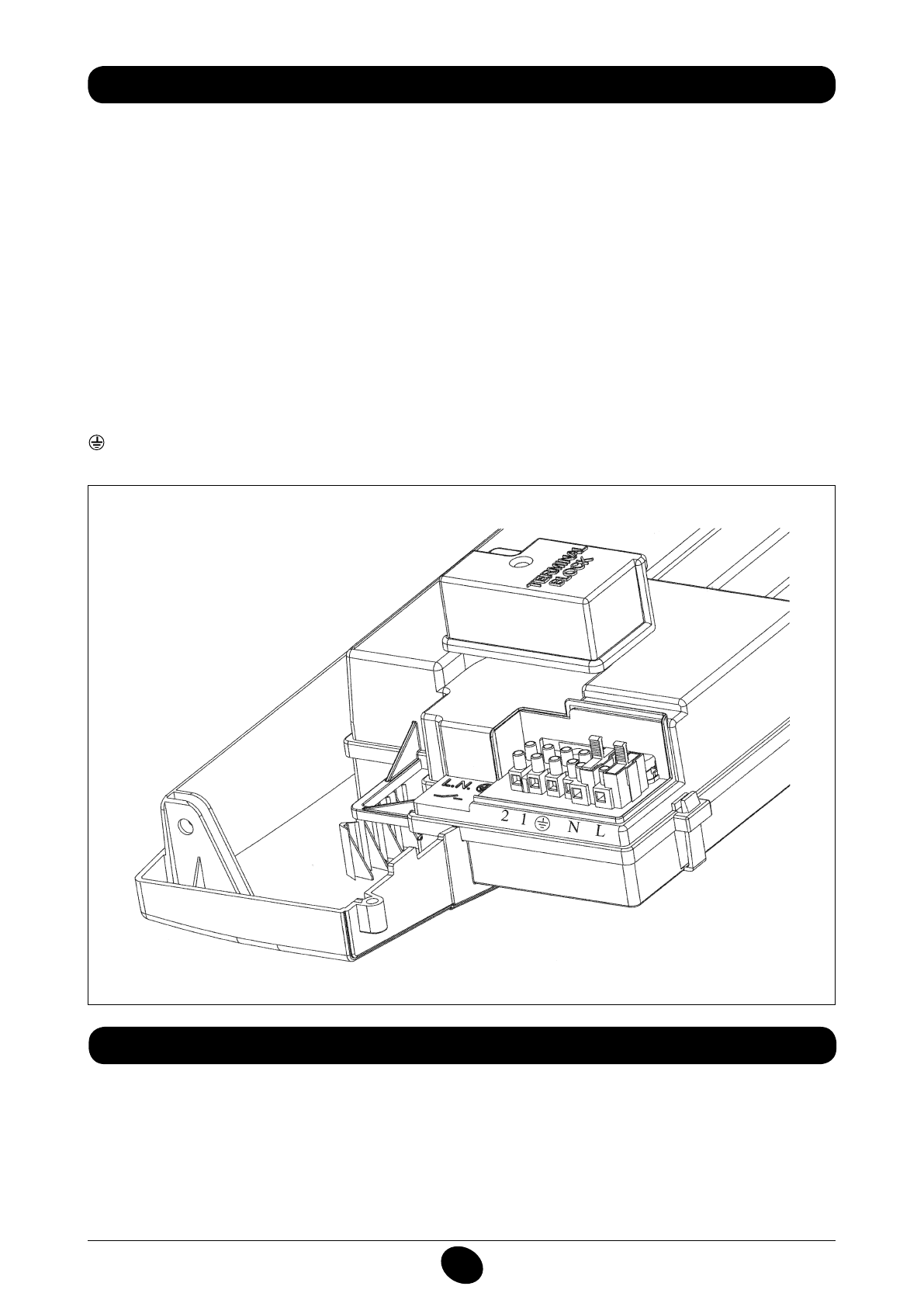

Рис.9

CG_1853 / 1103_2302

18. ПОДСОЕДИНЕНИЕ КОМНАТНОГО ТЕРМОСТАТА

•   открыть  доступ  к  клеммам  подключения  электропитания  (рис.9),  в  соответствии  с  инструкциями,  изложенными  в

предыдущем параграфе;

•    снять перемычку с клемм 1 и 2 клеммной колодки;

•    протянуть кабель из двух проводов через кабельный зажим котла и присоединить кабель, идущий от термостата, к клеммам

(1) и (2);

•    включить электропитание котла
