71.06199.02 - BG
ИНСТРУКЦИИ ЗА ИНСТАЛАТОРА
17. ЕЛЕКТРИЧЕСКИ ВРЪЗКИ
18. СВЪРЗВАНЕ НА СТАЙНИЯ ТЕРМОСТАТ
• Осигурете достъп до захранващия клеморед (фигура 9), както е обяснено в предишния параграф;
• махнете мостчето на клеми (1) и (2);
• вкарайте кабела с два проводника през каналчето и го свържете към двете клеми.
Електрическата безопастност на съоръжението е осигурена, когато същото е правилно свързано към добре заземена инсталация,
съобразно изискванията за безопастност.
Котелът изисква свързване към ел. мрежа със захранване 230 V еднофазен + земя, посредством кабела с три проводника, с
който е снабден, като се спазят полюсите ФАЗА – НУЛА.
Свързването трябва да се извърши чрез двуполюсен прекъсвач с отстояние между контактите от поне 3 mm
. В случай на
смяна на захранващия кабел, използвайте хармонизиран кабел “HAR H05 VV-F” 3x0,75 mm
2
с максимален диаметър 8 mm.

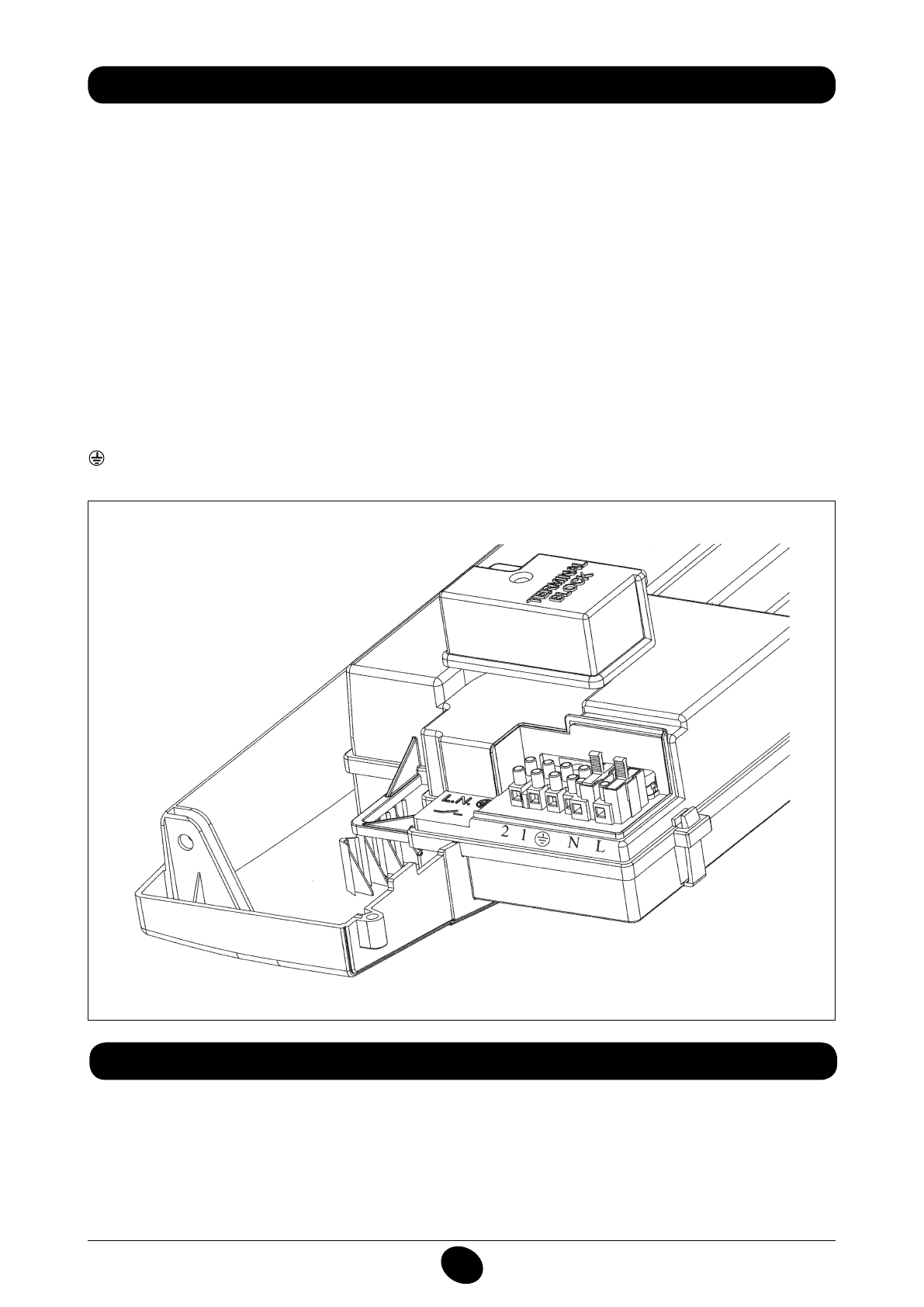

…Достъп до захранващия клеморед
• изключете котела от напрежението чрез двуполюсния прекъсвач;
• развийте фиксаторните болтове на контролния панел на котела;
• завъртете контролния панел;
• махнете капака, за достъп до електрическите свръзки (Фигура 9).
Бързодействащият предпазителят от 2A е вграден в захранващия клеморед (за проверка и/или подмяна, извадете черното
гнездо на предпазителя).
ВАЖНО:
спазвайте ориентацията на полюсите на захранването
L
(ЛИНИЯ/ФАЗА) -
N (НУЛА)
.
(L) =
Линия/ Фаза
(кафяв)
(N) =
Нула
(син)
=
Земя
(жълт-зелен)
(1) (2) =
Изход за стаен термостат
Фигура 9
CG_1853 / 1103_2302
